3层框架结构别墅套型优雅别致型_CAD
-
建筑类别：别墅
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：条形基础,独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.45kN/平方米
-
雪压：0.45kN/平方米
-
参考图纸：43张
-
设计年代：近代
该项目是私人别墅项目，共计2套图，建筑面积分别为：568.2平方米和398平方米，地上三层，建筑设计结构形式分别为框架结构和砖混结构，基础类型：柱下独立基础、墙下条形基础，基础设计等级为丙级，抗震设防烈度为6度。
该资料包含：
结构设计说明
，基础布置图，梁配筋图，板配筋图，结构平面图，楼梯图；建筑设计说明，平面图，立面图，剖面图，
节点图
等共计43张图。

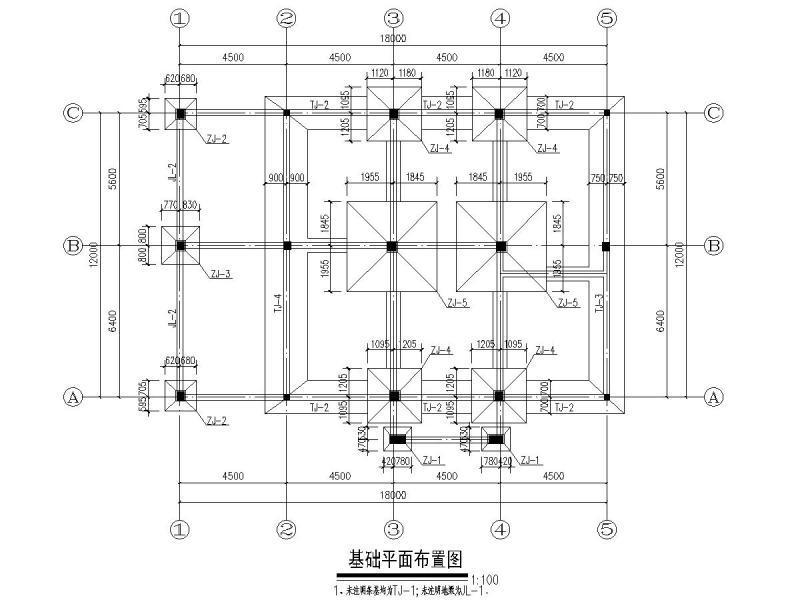

基础平面布置图

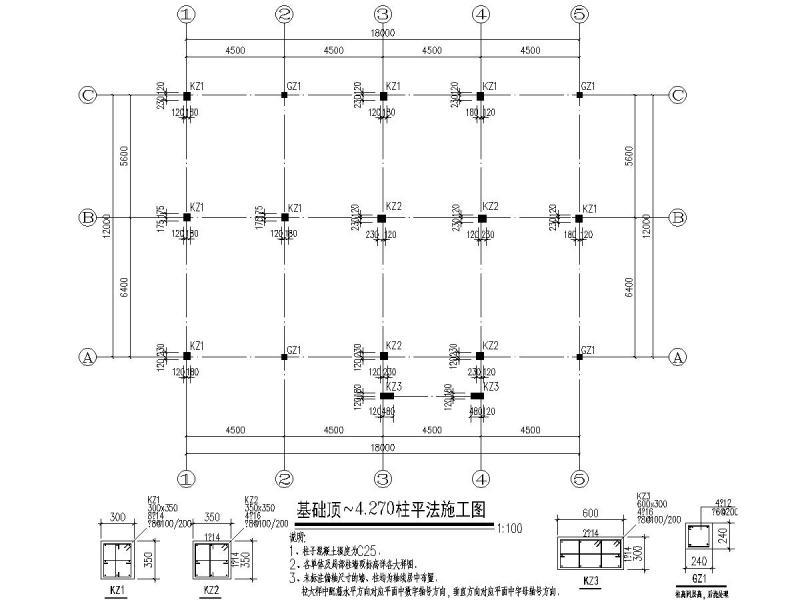

柱平法施工图

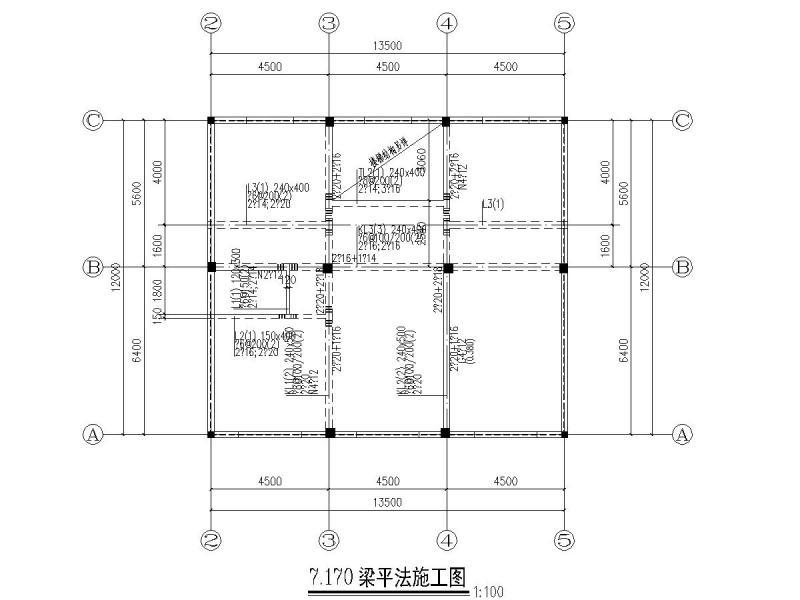

7.170梁平法施工图

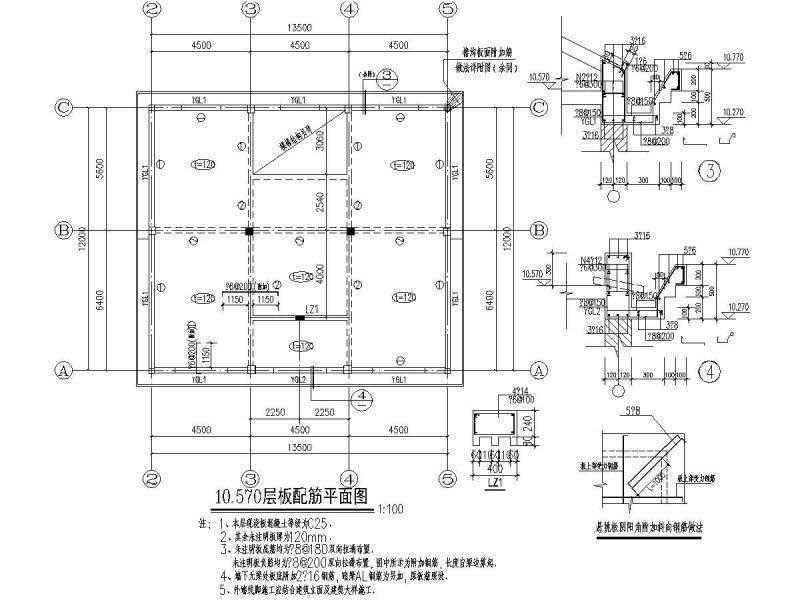

10.570层板配筋平面图
楼梯A-A剖面图
立面图
平面图
