南北地下车库连通道结构施工CAD图纸

  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:3张
  • 设计年代:近代

附件详情

该项目是南北车库连通道项目,通道采用平板式筏基,基础设计等级为丙级,7度设防。该资料包含: 结构设计说明 ,连通口1#结构图(基础梁板图),连通口2#结构图(基础梁板柱)共计3张图。
设计年代:近代4月。

连通口2#结构图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 地下车库结构图纸 - 1
    地下车库结构图纸 - 1

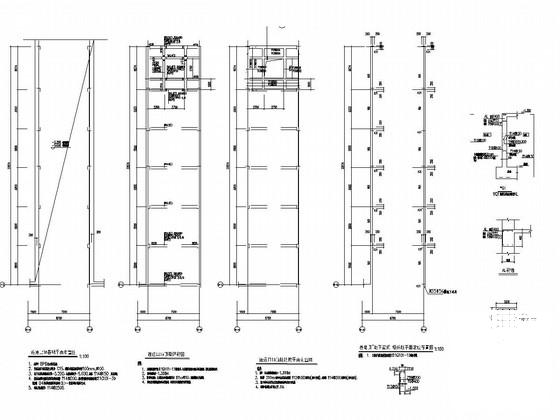

  • 地下车库结构图纸 - 2
    地下车库结构图纸 - 2
以上是部分截图,请下载附件后查看完整高清内容
