11层医院综合楼给排水全套CAD施工大样图

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 地上层数:11层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:四区
  • 排水体制:污废分流
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 特殊系统:太阳能热水系统
  • 大样节点:卫生间
  • 项目所在地:安徽

附件详情

  • 说明及图例

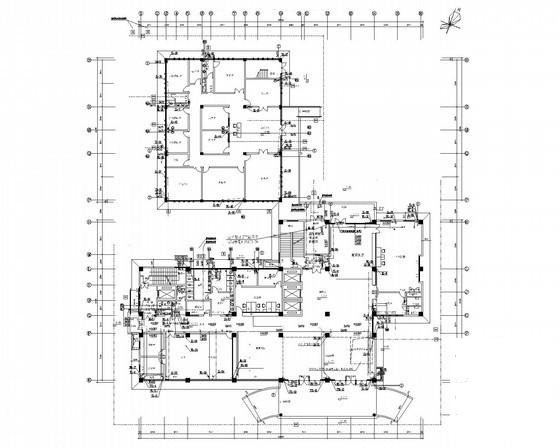

  • 平面图
  • 喷淋平面图
  • 卫生间大样图
  • 给水系统图
  • 消防系统 原理图
  • 雨水系统图
  • 排水系统图

附件详情

该资料为安徽某医院综合楼给排水全套图纸。该工程为十一层(地下一层)建筑,为一类高层综合楼,高度不超过50m。
设计内容:生活给水系统、生活排水系统、雨水排水系统、消防系统、热水系统。生活给水由市政管网直接供给,一共分为四个区。排水采用污废分流制,雨水为有组织外排水。室内消火栓流量为20L/s,室外消火栓流量为20L/s。该项目5~9层病房热水太阳能集中热水系统。屋顶设太阳能集热板和太阳能热水箱。
,共30张图纸。

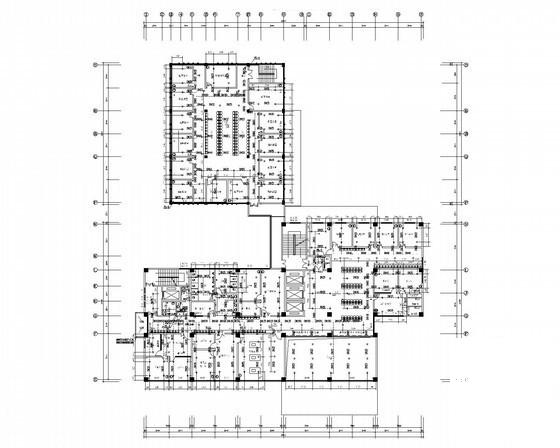

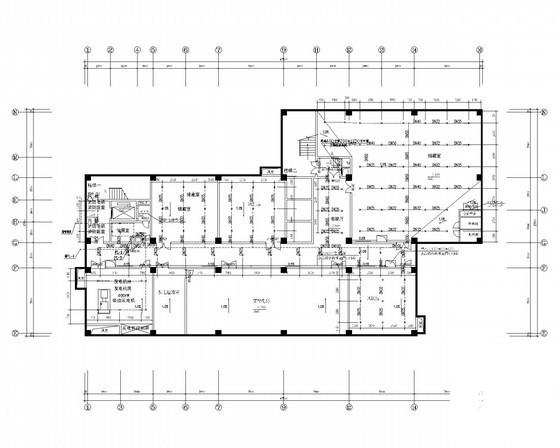

地下室喷淋修改图

二层喷淋平面修改图

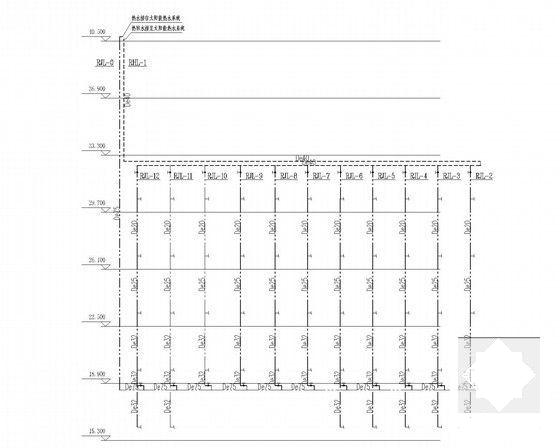

热水系统原理图

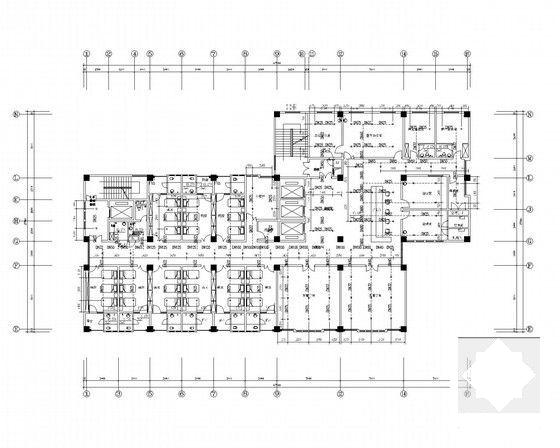

五层喷淋平面图

消火栓系统原理图

给水系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医院综合楼给排水 - 1
    医院综合楼给排水 - 1
  • 医院综合楼给排水 - 2
    医院综合楼给排水 - 2
  • 医院综合楼给排水 - 3
    医院综合楼给排水 - 3
  • 医院综合楼给排水 - 4
    医院综合楼给排水 - 4
  • 医院综合楼给排水 - 5
    医院综合楼给排水 - 5
  • 医院综合楼给排水 - 6
    医院综合楼给排水 - 6
以上是部分截图,请下载附件后查看完整高清内容
