35655平米22层医院综合楼空调通风全套设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:35655平方米
  • 地上层数:22层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,其它
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 节点大样:集分水器,风机盘管
  • 项目所在地:湖南

附件详情

  • 设计与施工说明
  • 主要设备表
  • 通风防排烟 平面图
  • 空调风管平面图
  • 空调水管平面图
  • 屋顶设备布置平面图
  • 构架设备布置平面图
  • 空调机房水系统原理图及控制系统原理图
  • 空调机房水管平面图
  • 空调机房设备布置平面图
  • 分、集水器大样图
  • 空调器接管示意图及控制原理图
  • 空调水系统图
  • 防排烟系统图

附件详情

稿件为湖南某中心医院新综合楼空调通风全套设计施工图纸;总建筑面积为35655m2,地上22层,地下一层,建筑高度79.9米,属一类高层公共建筑。
设计范围:各功能用房的空调、通风及防排烟系统,包含空调自控系统设计以及机房设计。

,图纸共39张。

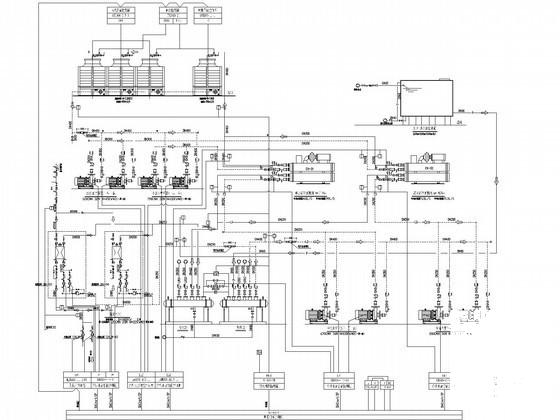

空调机房水系统原理图及控制系统原理图

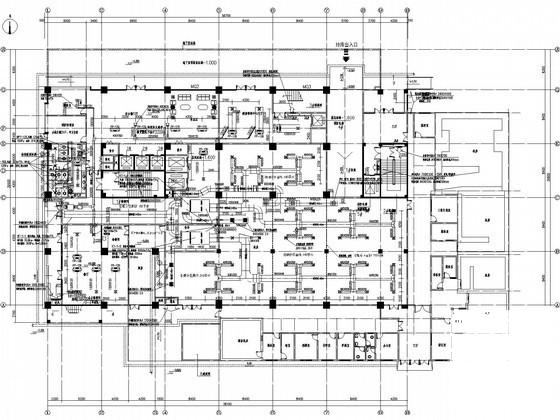

空调机房水管平面图

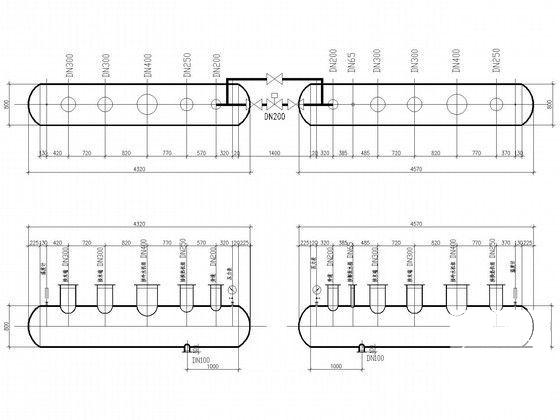

分集水器大样图

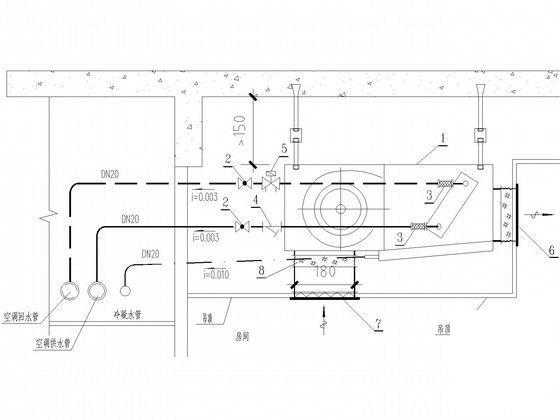

风机盘管安装大样图

新风机组控制原理图

空调水系统图

空调风管局部平面大样

中心医院综合楼暖施

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医院综合楼空调 - 1
    医院综合楼空调 - 1
  • 医院综合楼空调 - 2
    医院综合楼空调 - 2
  • 医院综合楼空调 - 3
    医院综合楼空调 - 3
  • 医院综合楼空调 - 4
    医院综合楼空调 - 4
  • 医院综合楼空调 - 5
    医院综合楼空调 - 5
  • 医院综合楼空调 - 6
    医院综合楼空调 - 6
以上是部分截图,请下载附件后查看完整高清内容
