3层框架结构中学综合楼结构CAD施工大样图

附件详情

该项目是中学图书实验综合1#楼项目，地上3层，框架结构，基础采用独立基础，基础设计等级为丙级，抗震设防烈度为7度。工程总建筑设计面积：近代平方米，建筑高度：12.90m。

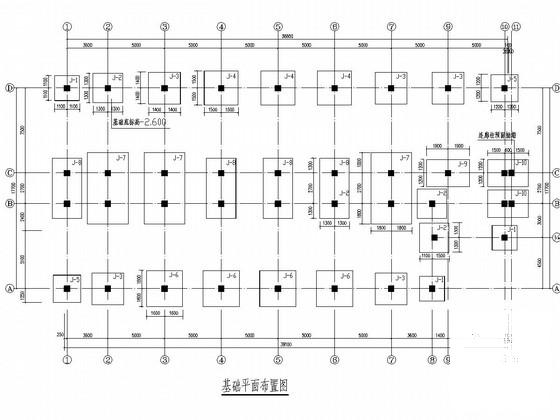

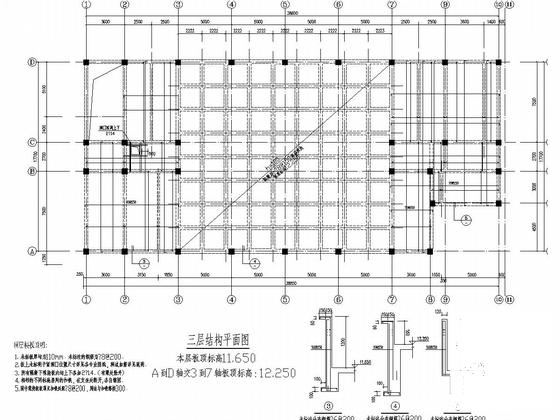

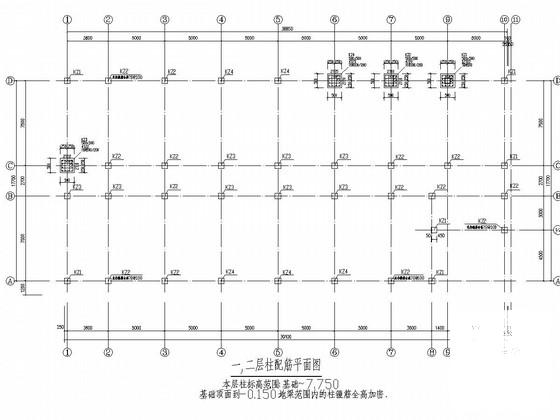

结构专业该资料包含：结构设计总说明，基础 平面布置图 ，基础详图，柱布置图，梁配筋图，板配筋图，楼梯图等共计14张图。

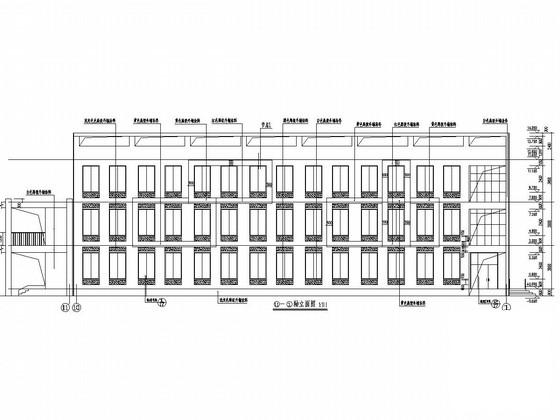

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，节点大样，卫生间项目，教室布置大样图，门窗表等共计16张图。
分享投稿时间：近几年8月。
