5层框架结构公司综合楼结构施工CAD大样图

附件详情

该项目是综合楼项目，位于江西省九江市，总建筑面积5521.7平方米，占地面积为1430.52平方米，地上五层，一层为为餐厅及食堂层高5.0m，二层为活动室，层高为8.6m，三层到五层为休息室，层高3.0m，总高度22.90m。基础采用先张法预应力高强混凝土管桩，6度设防。

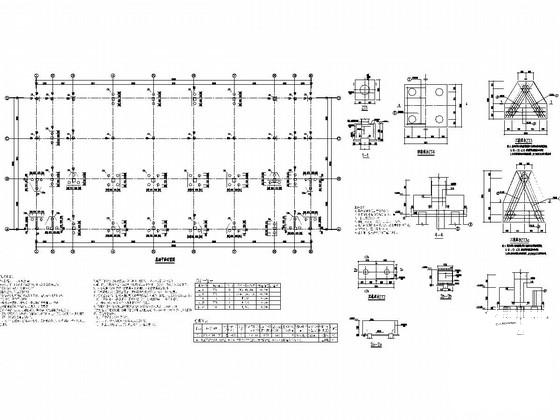

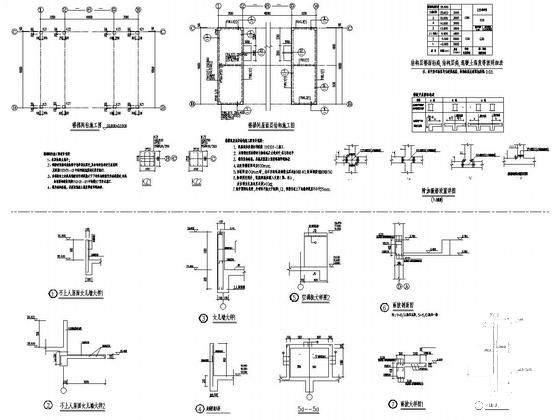

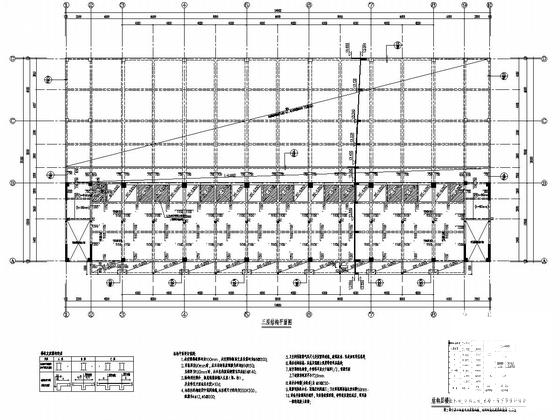

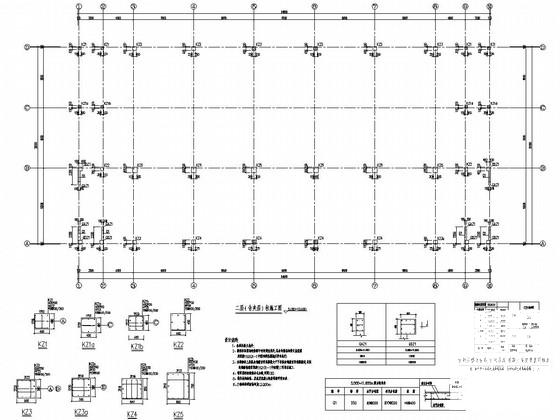

结构专业该资料包含：结构设计总说明，基础 平面布置图 ，基础梁配筋图，各层柱施工图，梁配筋图，结构平面图，楼梯施工图，大样图等共计20张图。

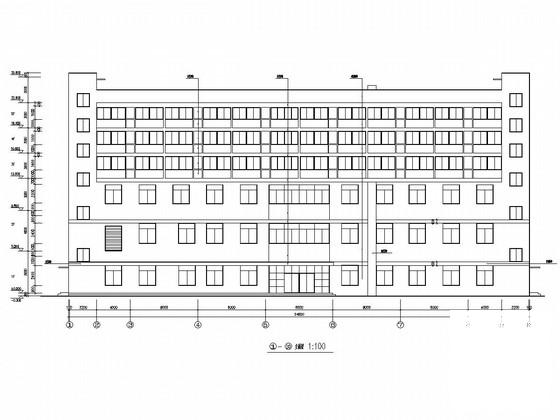

建筑专业该资料包含：设计说明，平面图，立面图，剖面图，门窗大样图，节点大样图，卫生间大样图等共计17张图。
分享投稿时间：近几年2月。
