4000平6层框架结构综合楼结构施工CAD大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:33张
  • 设计年代:近代

附件详情

该项目为一框架结构的综合楼,地上6层,总建筑设计面积:4089.77平方米,占地面积:656.02平方米,抗震设防烈度为6度,该项目采用人工挖孔灌注桩基础,基础设计等级为丙级,桩护壁采用钢筋混凝土护壁。
结构专业该资料包含: 结构设计说明 ,桩位 平面布置图 ,人工挖孔桩大样图及说明,柱平法施工图,梁平法施工图,模板配筋图,楼梯表,电梯大样图等15张图。
建筑专业该资料包含:建筑设计说明,节能专篇,平面图,立面图,剖面图,楼梯大样,窗及幕墙分隔大样图,卫生间大样图等共计18张图。
分享投稿时间:近几年3月。总计33张图。

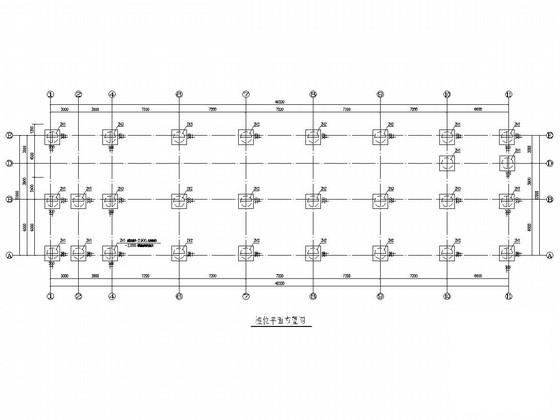

桩位平面布置图

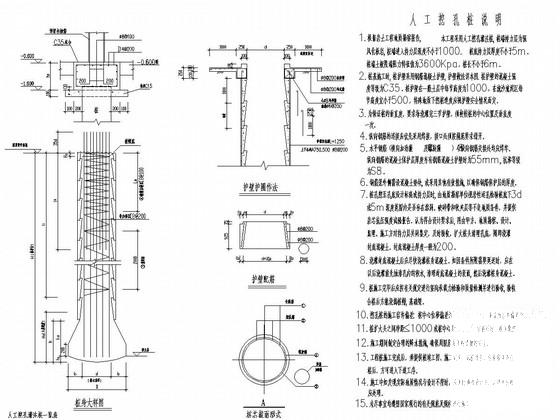

挖孔桩详图

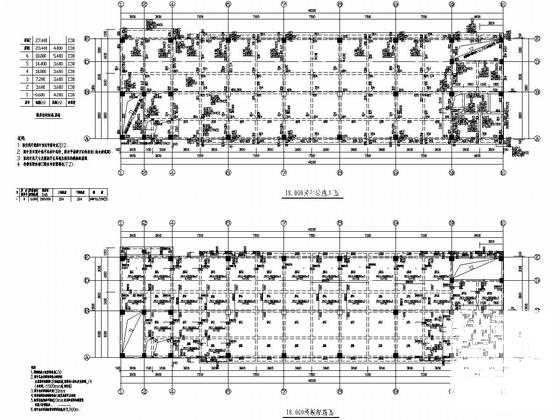

梁板配筋图

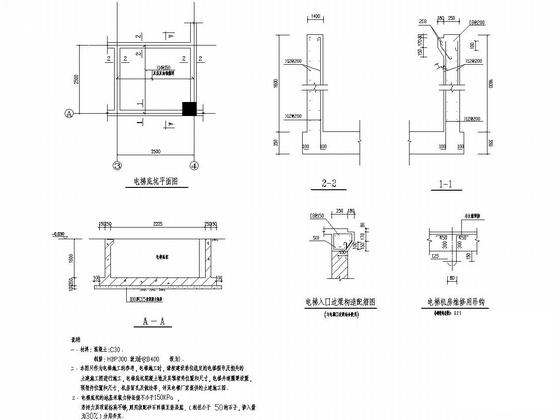

电梯大样图

一层平面图

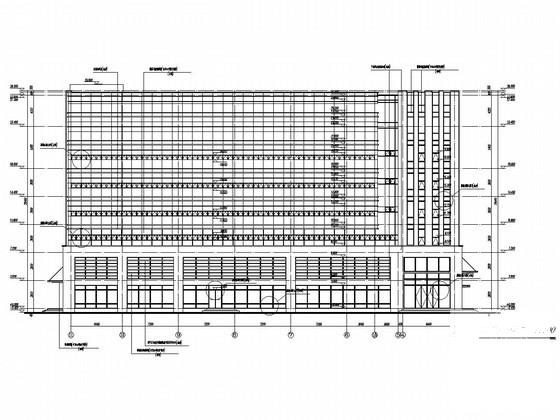

剖面图

楼梯大样图

18.000~23.400柱平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构综合楼 - 1
    框架结构综合楼 - 1
  • 框架结构综合楼 - 2
    框架结构综合楼 - 2
  • 框架结构综合楼 - 3
    框架结构综合楼 - 3
  • 框架结构综合楼 - 4
    框架结构综合楼 - 4
  • 框架结构综合楼 - 5
    框架结构综合楼 - 5
  • 框架结构综合楼 - 6
    框架结构综合楼 - 6
  • 框架结构综合楼 - 7
    框架结构综合楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
