12层框架剪力墙结构综合楼结构施工CAD大样图

附件详情

该项目是安徽中学综合楼项目，地上12层，局部地下一层，高度49.35米，建筑设计面积：18980.1平方米，地上面积：18532.9平方米，地下面积：447.2平方米，负一层为设备用房，一层为活动室、值班室、食堂、淋浴间；二层为餐厅、普通教室、办公室等；三至五层为普通教室及各类辅助用房；六至十一层为办公室、多媒体报告厅等及辅助用房；十二层为550平方米的报告厅，框架剪力墙结构，基础形式为管桩+承台、桩筏基础，基础设计等级为甲级，抗震设防烈度为7度。

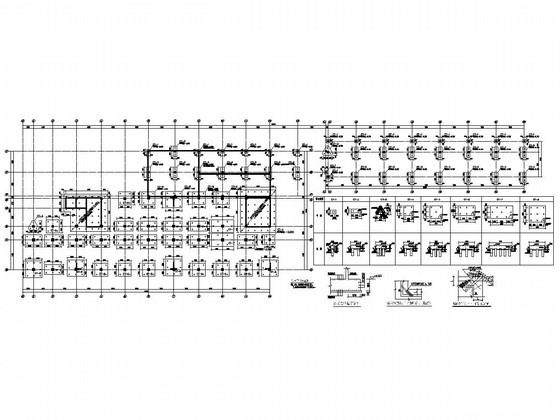

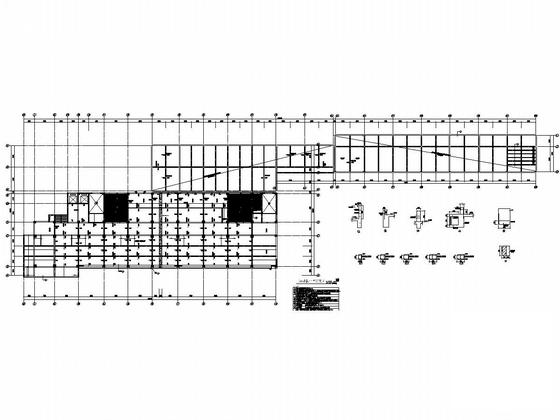

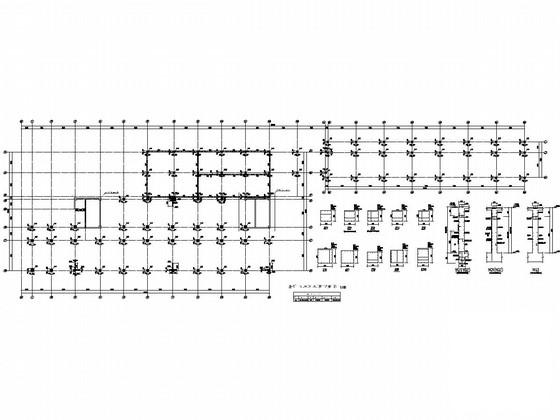

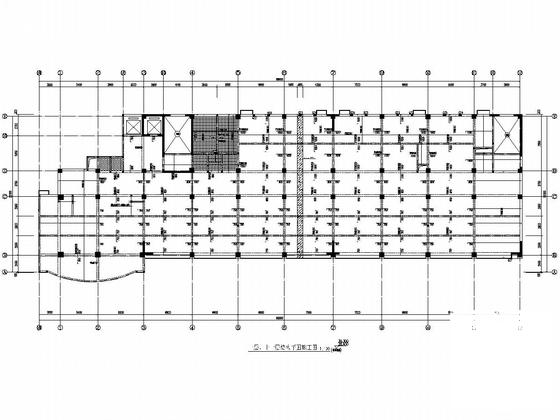

结构图纸： 结构设计说明 ，基础图，桩位布置图，梁板配筋图，墙柱布置图，楼梯图，剪力墙详图等共计43张图。

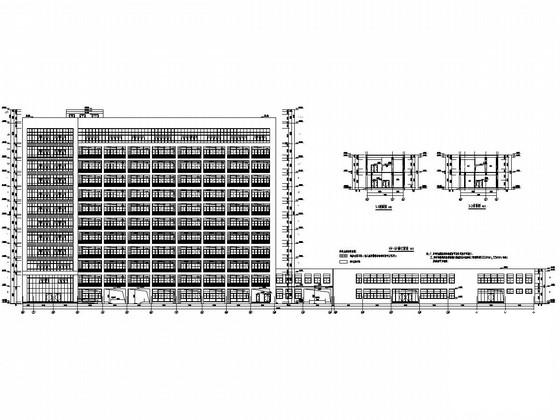

建筑图纸：建筑设计说明，建筑节能设计说明，平面图，立面图，剖面图，大样图，淋浴间放大平面图，楼梯图等共计30张图。
分享投稿时间：近几年8月。
