两层框架结构面粉厂临时商业楼结构设计施工CAD大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该项目是面粉厂临时商业建筑,地上2层,框架结构,建筑设计面积:1970.6平方米,长:62.400m,宽:15.600m,采用钢筋混凝土钻孔灌注桩基础,基础设计等级为乙级,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,桩位平面布置图,基础 平面布置图 ,柱平法施工图,二层结构平面布置及梁、板平法施工图,楼梯大样图,墙身大样图,共计8张图。

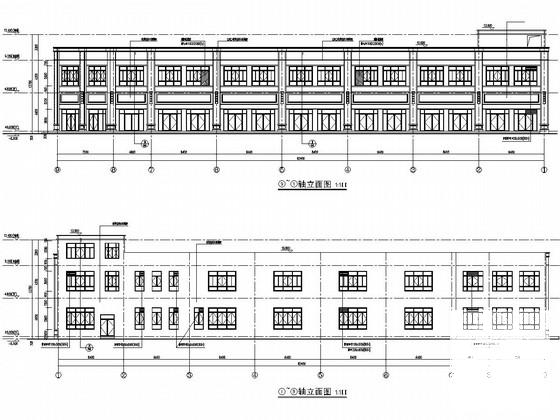

建筑专业该资料包含:建筑设计总说明,平面图,立面图,剖面图,卫生间大样,无障碍坡道大样图,墙身大样图,楼梯大样图等共计9张图。
分享投稿时间:近几年2月。

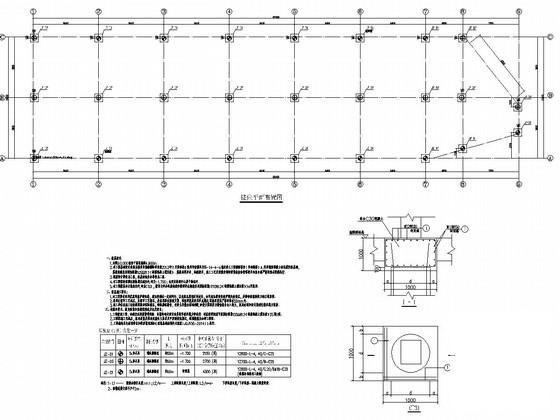

桩位平面布置图

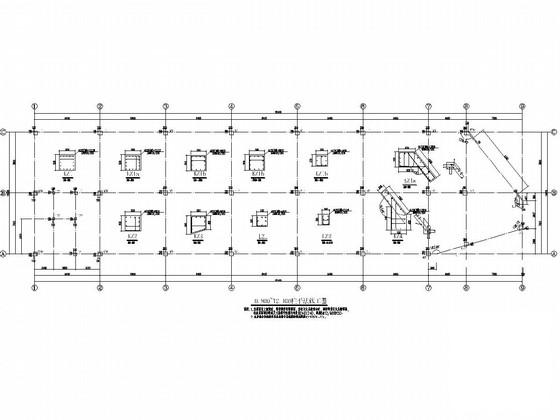

-0.800~12.400柱平法施工图

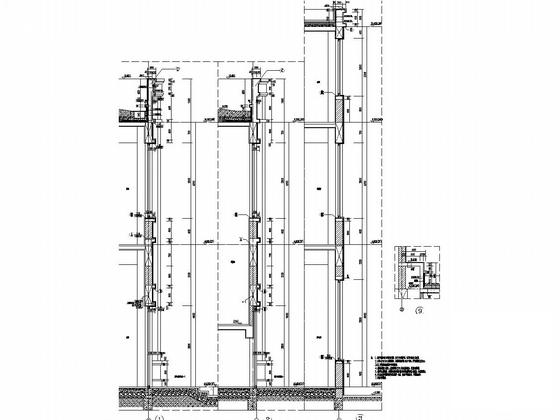

墙身大样图

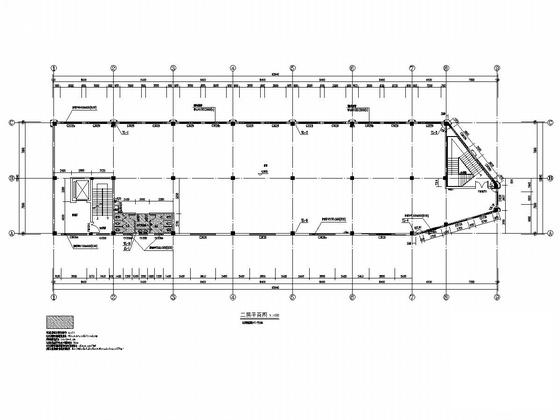

二层平面图

门窗大样图

二层结构平面布置及板平法图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 商业楼设计 - 1
    商业楼设计 - 1
  • 商业楼设计 - 2
    商业楼设计 - 2
  • 商业楼设计 - 3
    商业楼设计 - 3
  • 商业楼设计 - 4
    商业楼设计 - 4
  • 商业楼设计 - 5
    商业楼设计 - 5
  • 商业楼设计 - 6
    商业楼设计 - 6
  • 商业楼设计 - 7
    商业楼设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
