2层框架结构商业楼强电施工CAD大样图
-
建筑类别：商业
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
节点大样：其它
-
负荷等级：三级
-
防雷等级：第三类
-
接地方式：TN-C-S
-
项目所在地：江苏
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
该附件为无锡框架结构商业楼强电施工图。
概况：
该项目为江苏无锡某地块开发项目41#,42#。该建筑共2层，为商业性质。一层层高4.5米，二层层高3.6米。建筑高度9.3米。建筑设计结构形式为框架结构，现浇混凝土楼板，属多层公共建筑。
设计范围：
220/380V配电系统；建筑物防雷,接地系统及安全措施；
照明系统；抗震支吊架。
部分图纸摘录：

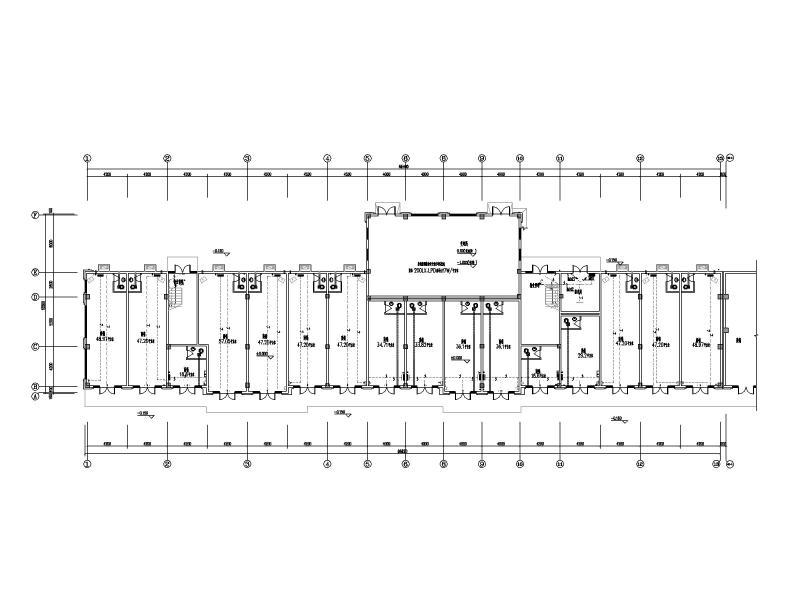

照明平面图
弱电干线平面图

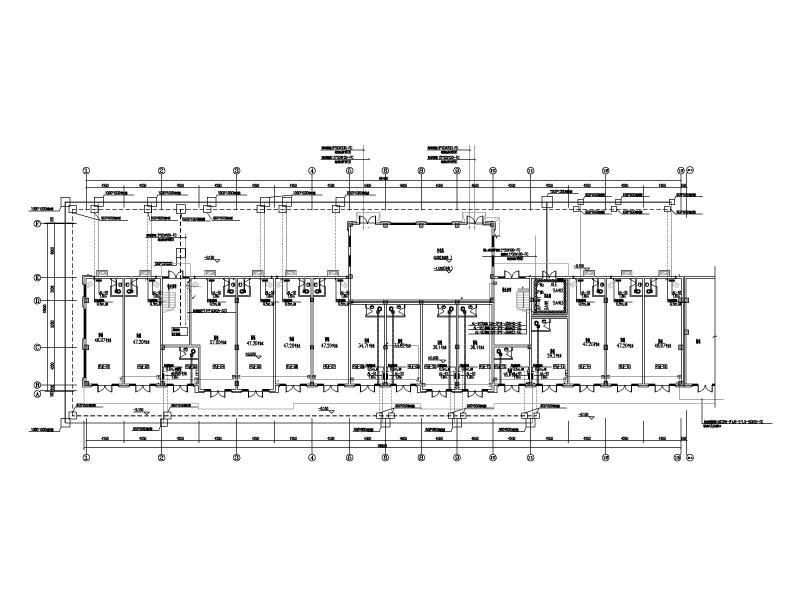

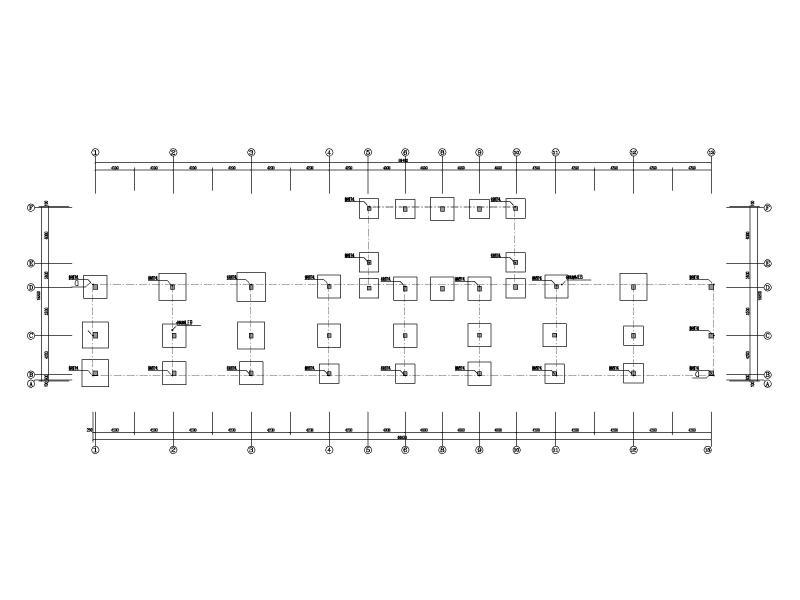

接地平面图

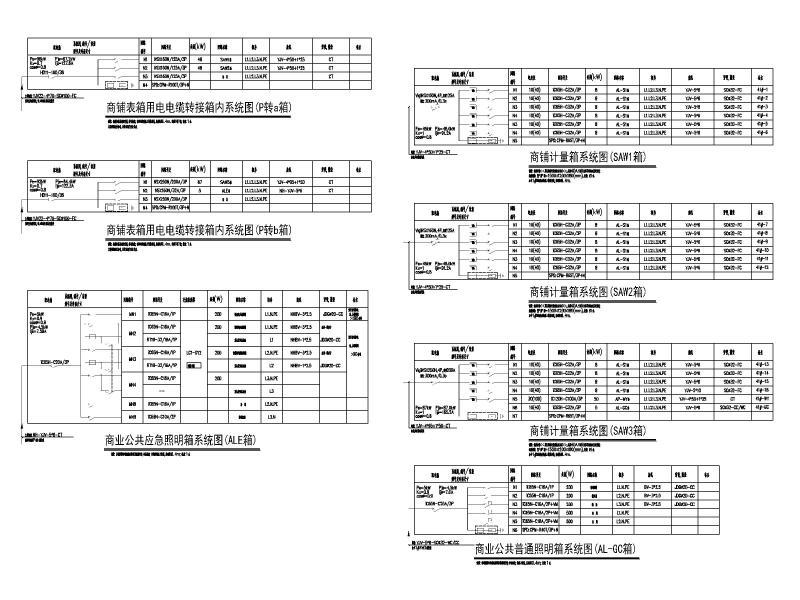

配电系统图

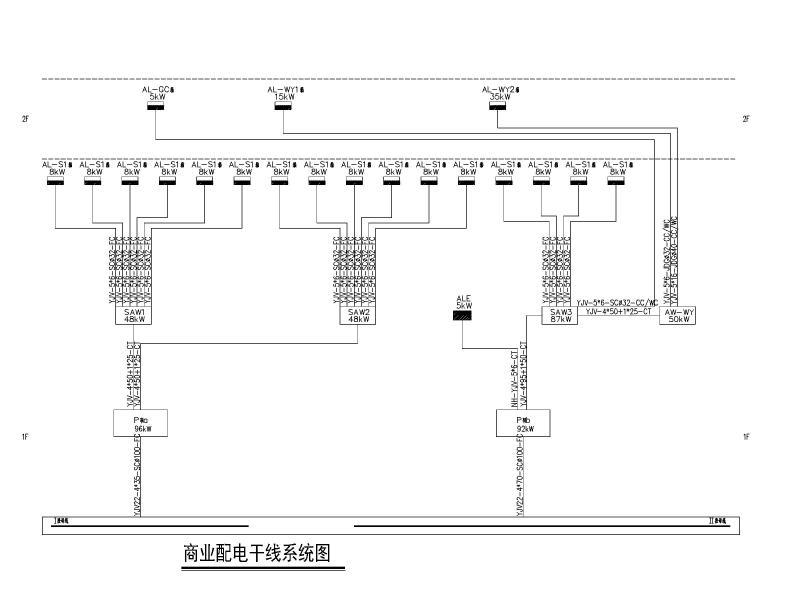

配电干线系统图
抗震支架安装大样图
