4层教学楼电气施工CAD图纸(三级负荷)

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

该项目为某四层教学楼电气施工,设计范围包括:配电系统、 照明系统 防雷接地 系统、有线电视系统、电话系统、公共广播系统、计算机网络布线系统等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

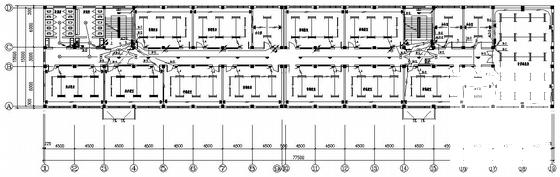

  • 教学楼电气图纸 - 1
    教学楼电气图纸 - 1

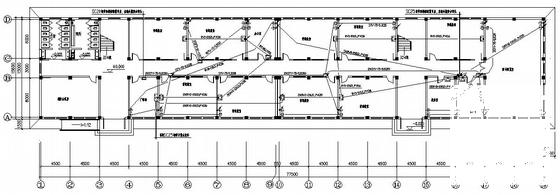

  • 教学楼电气图纸 - 2
    教学楼电气图纸 - 2

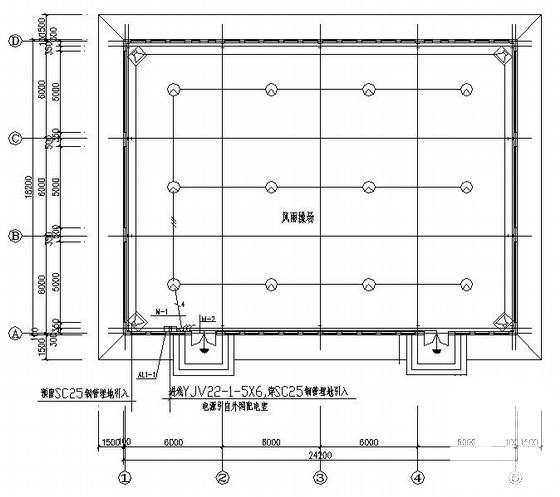

  • 教学楼电气图纸 - 3
    教学楼电气图纸 - 3

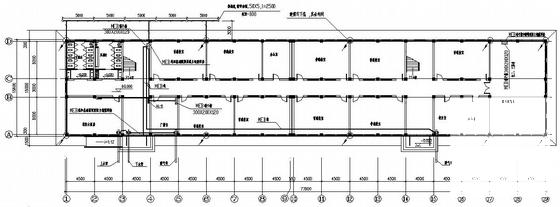

  • 教学楼电气图纸 - 4
    教学楼电气图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
