3层框架结构室内体育馆结构设计施工CAD图纸

附件详情

该项目是非洲学校室内体育馆，位于刚果布首都布拉柴维尔市，地上三层,屋顶为网架，结构高度：12.20米。平面尺寸62.7mX70.7m，主体框架结构，屋顶为网架结构，总建筑面积为8219.5平方米。该项目按照非抗震设计。

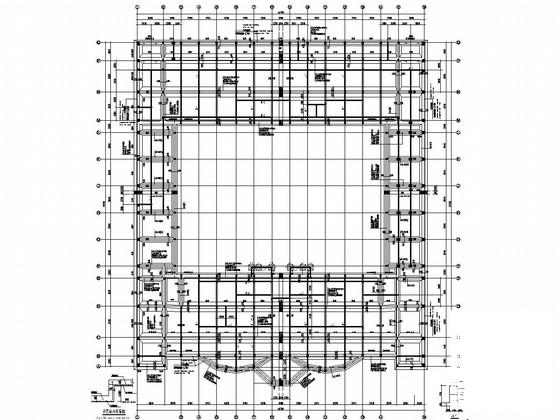

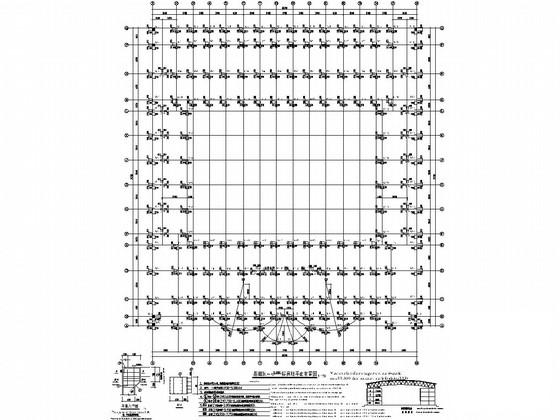

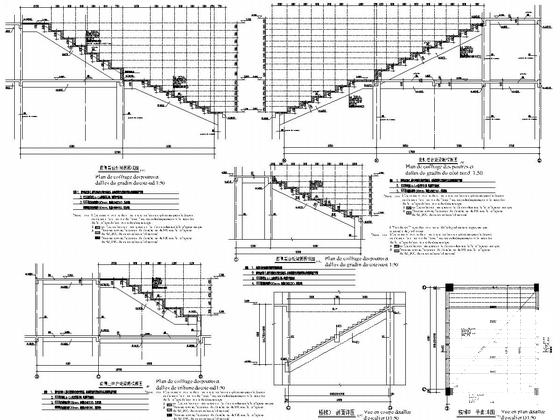

结构专业该资料包含：结构施工图设计说明，基础平面布置图，柱 平面布置图 ，各层梁配筋平面图，顶板配筋平面图，看台处梁板模板图，屋顶模板图，楼梯图等共计15张图。

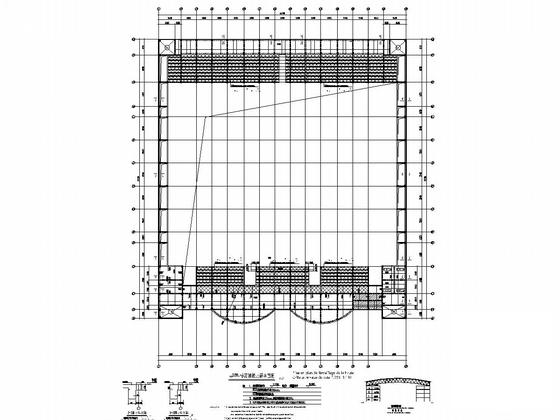

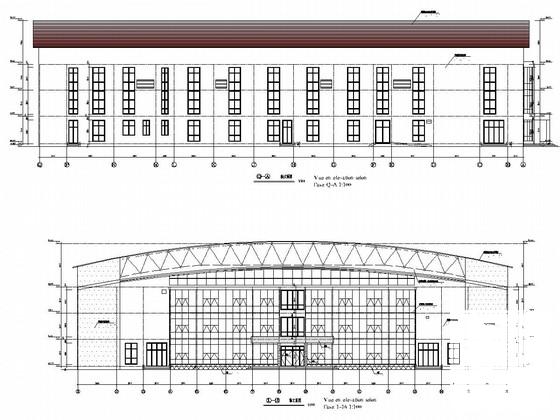

建筑专业该资料包含： 建筑施工图设计 说明，平面图，立面图，剖面图，马道层平面图，卫生间楼梯图等共计14张图。
分享投稿时间：近几年6月。
