地上2层框架结构博物馆结构施工CAD图纸

  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:其他
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该附件为湖南某小型博物馆,博物馆主体建筑为地下一层,地上两层建筑,主要柱网为9.3米,建筑设计结构形式为框架结构带少数剪力墙,按框架结构-剪力墙结构包络设计,基础采用柱下独立基础,6度设防。
该资料包含: 结构设计说明 、基础平面布置图、结构平面布置图、墙柱 平面布置图 、梁配筋图、 楼梯详图 等共24张图纸。

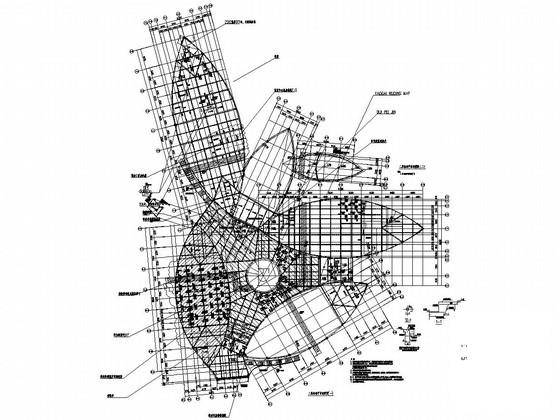

二层梁配筋图(一)

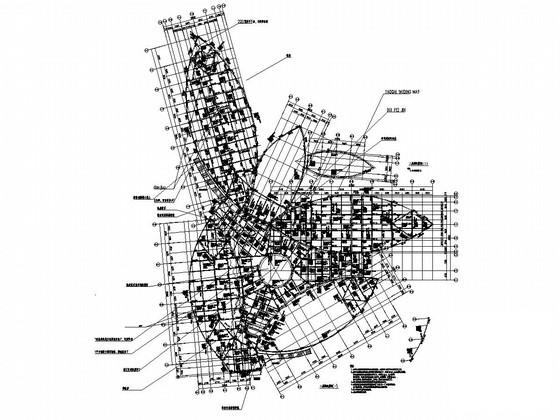

屋顶层结构平面布置及梁配筋图(一)

一、二层墙柱平面布置图(一)

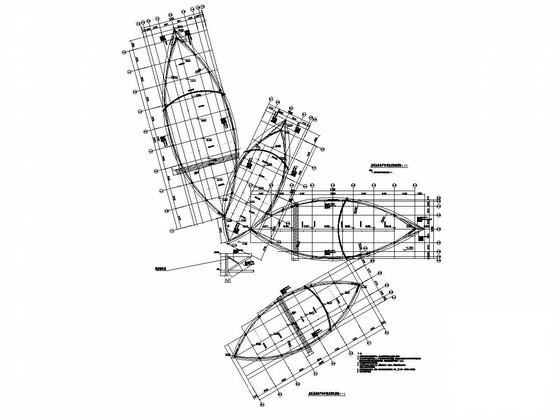

夹层结构平面布置图

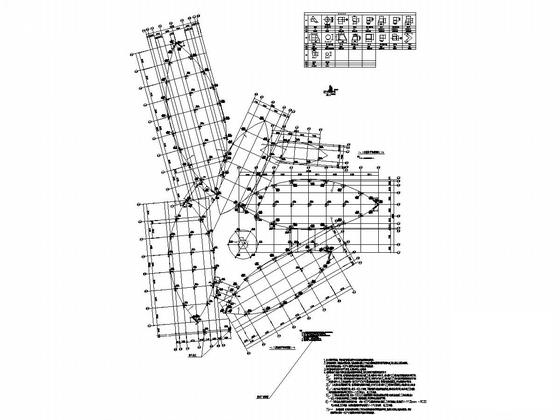

基础平面布置图(一)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

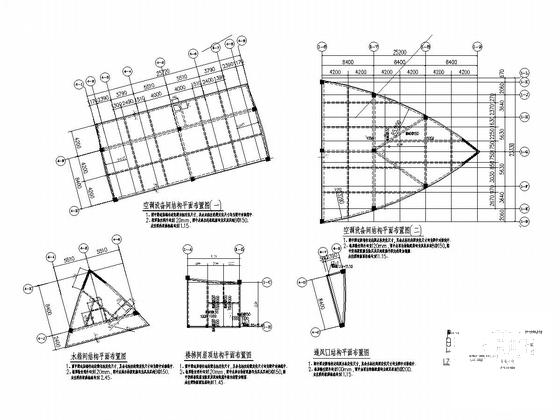

  • 框架结构博物馆 - 1
    框架结构博物馆 - 1
  • 框架结构博物馆 - 2
    框架结构博物馆 - 2
  • 框架结构博物馆 - 3
    框架结构博物馆 - 3
  • 框架结构博物馆 - 4
    框架结构博物馆 - 4
  • 框架结构博物馆 - 5
    框架结构博物馆 - 5
  • 框架结构博物馆 - 6
    框架结构博物馆 - 6
以上是部分截图,请下载附件后查看完整高清内容
