4层框架结构第十四中学公寓结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目是第十四中学学生公寓项目,地上4层,框架结构,建筑设计面积:2023平方米,抗震设防烈度为7度,基础型式:柱下独立基础,地基基础设计等级为丙级。
结构专业该资料包含:结构设计总说明,基础 平面布置图 ,地梁配筋图,基础详图,结构平面图,梁配筋图,楼梯图等共计11张图。
建筑专业该资料包含:建筑设计说明,节能说明,平面图,立面图,剖面图,卫生间详图,各种详图等共计17张。
分享投稿时间:近几年7月。

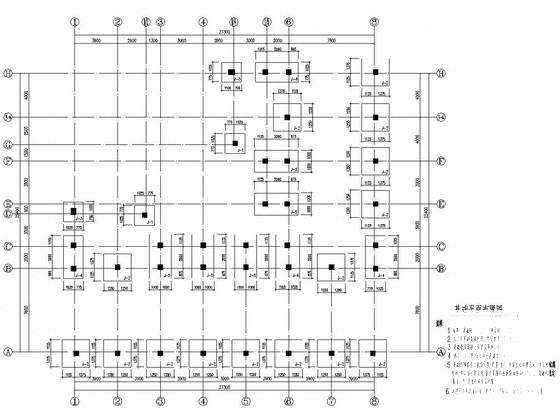

基础平面布置图

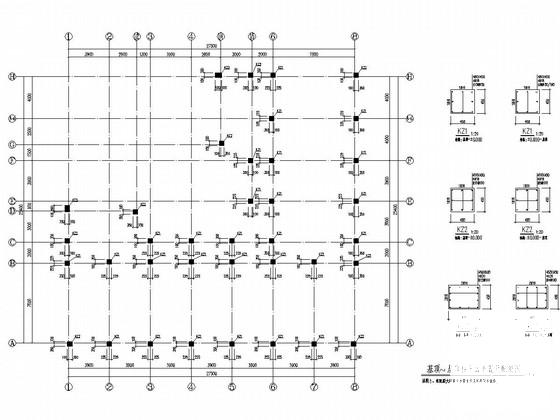

基顶~屋顶柱平面布置及配筋图

一层顶结构平面图

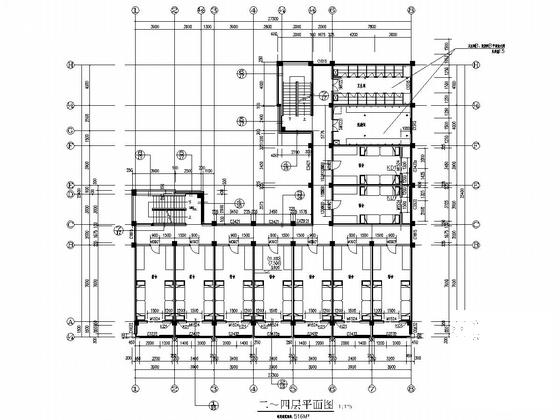

二~四层平面图

外墙详图

一~三层顶梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构公寓 - 1
    框架结构公寓 - 1
  • 框架结构公寓 - 2
    框架结构公寓 - 2
  • 框架结构公寓 - 3
    框架结构公寓 - 3
  • 框架结构公寓 - 4
    框架结构公寓 - 4
  • 框架结构公寓 - 5
    框架结构公寓 - 5
  • 框架结构公寓 - 6
    框架结构公寓 - 6
  • 框架结构公寓 - 7
    框架结构公寓 - 7
以上是部分截图,请下载附件后查看完整高清内容
