4层框架剪力墙结构财富广场结构施工CAD大样图

资料简介
赚取积分

建筑类别：商业,娱乐
建筑高度类型：高层建筑
建筑地上层数：4层
建筑地下层数：2层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
基础形式：独立基础,桩基础
结构安全等级：二级
地基基础设计等级：甲级
抗震设防烈度：6度抗震
风压：0.40kN/平方米
参考图纸：63张
设计年代：近代

附件详情

该项目是重庆财富广场5#项目，该项目为高层公共建筑，包括影院、商场等，地下3层，地上4层,按A级高度设计，结构为框架剪力墙结构，设防烈度为6度,设计基本地震加速度值0.05g，柱下采用机械钻孔嵌岩桩和独立基础，基础设计等级为甲级。
该资料包含：结构设计总说明，常用大样图，基础图，地梁图，基础详图，墙柱布置图，模板图，梁配筋图，板配筋图，网梁楼盖模板图，肋梁配筋图，电影院影厅详图，钢天桥图，墙身详图，楼梯图等共计62张图。
分享投稿时间：近几年

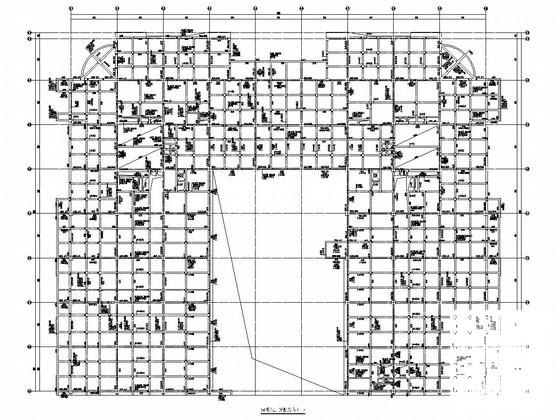

5#楼首层模板图

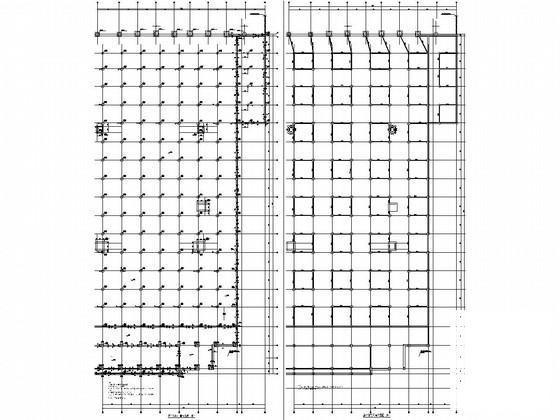

5#楼3层梁配筋图

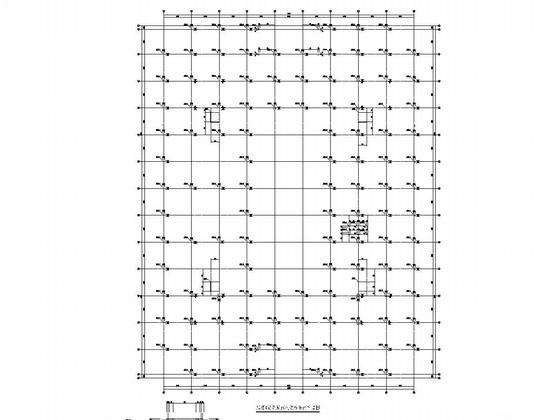

5#楼4层至屋面框架柱平面布置图

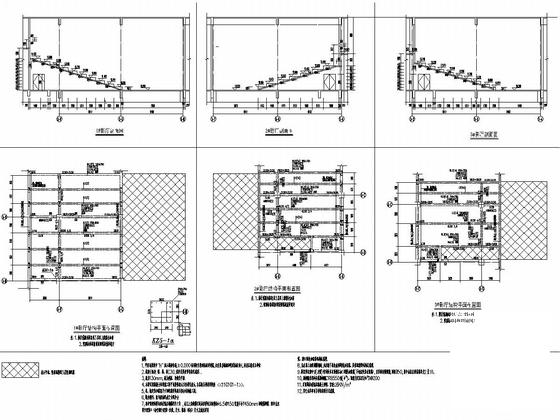

电影院影厅详图

钢天桥详图

墙身大样图

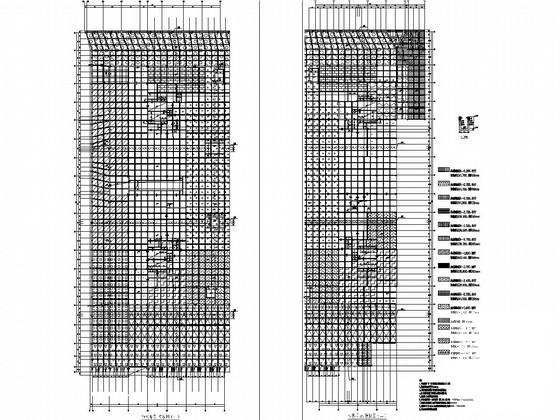

5#楼屋面网梁楼盖横向肋梁配筋图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
