4星级6000平米4层酒店给排水消防CAD大样图

附件详情

  • 无目录

附件详情

该项目为综合楼,体积30000立方米,地上4层,局部5层,层高4.50m。其中一层高5.4m二层高4.6m。建筑设计面积:6000m。室外地面标高为-0.60m建筑高度为21.40m。
设计范围:
本建筑室内生活给排水,消火栓,自动喷水灭火系统及建筑灭火器配置等。
这份参考资料主要包括设计说明、一层~顶层给排水平面图、一层消防喷淋出户管平面图、一层~四层喷淋消火栓平面图、各卫生间给排水详图、各系统图及地沟、管道井大样图、水箱间详图 等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

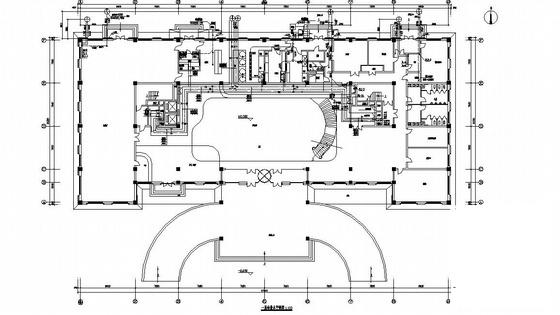

  • 星级酒店给排水 - 1
    星级酒店给排水 - 1

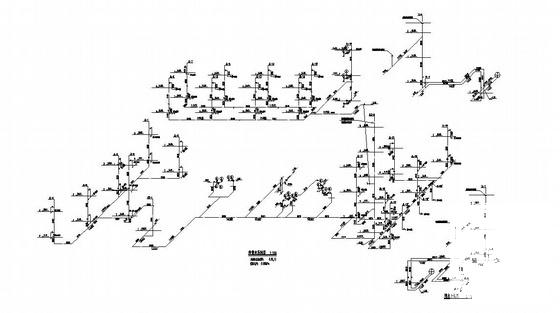

  • 星级酒店给排水 - 2
    星级酒店给排水 - 2

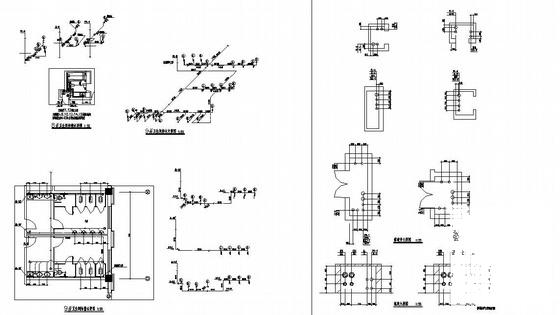

  • 星级酒店给排水 - 3
    星级酒店给排水 - 3

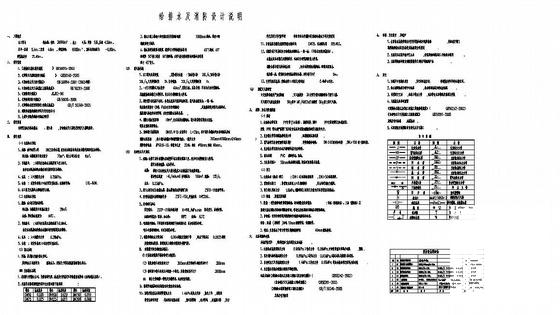

  • 星级酒店给排水 - 4
