46335平米医院19层建筑空调及消防系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:46335平方米
  • 地上层数:19层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:56张
  • 设计年代:近代
  • 设计内容:空调,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:单式泵,双管制,同程式,异程式
  • 项目所在地:河北

附件详情

  • 空调施工图设计总说明
  • 主要设备材料表
  • 加压送风系统示意图
  • 空调水系统示意图
  • 防排烟平面图
  • 空调水管平面图
  • 防排烟及空调水管平面图

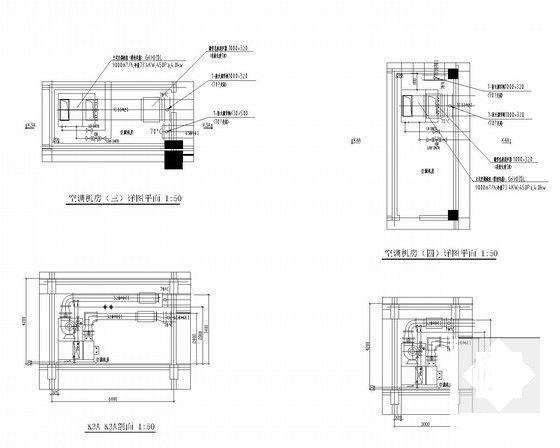

  • 空调机房大样图
  • 空调水管平面图

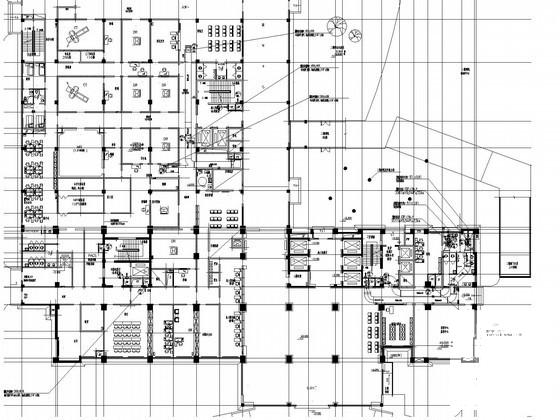

  • 消防平面图
  • 控制示意图
  • 新风机组水管接管图
  • 排烟系统图
  • ...

附件详情

一、项目概要:
项目位于河北省,为一医院高层建筑,地下1层,地上19层,总建筑面积46335m2,建筑高度为78m...
二、冷热源:
选用恒温恒湿机组作为空调冷热源...
三、空调系统:
1.地下一层配电房采用全空气系统。
2.手术室辅助用房采用风机盘管加新风系统。
3.空调水管均采用冷、热合用双管系统,一次泵循环。水系统大部分采用同程式,局部异程...
四、通风排烟系统:
1.卫生间、内房间、检验科室设置排风系统,由各排风机排至竖井或室外。
2.防烟楼梯间及合用前室均设置独立的正压送风系统...

图纸共56张。

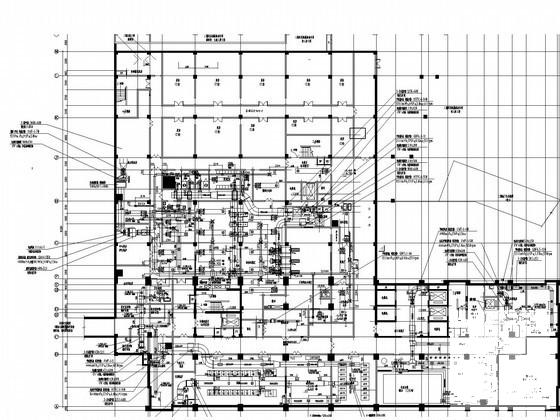

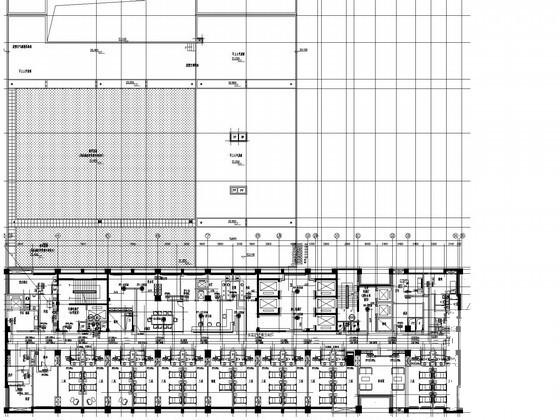

空调水管平面图

消防平面图

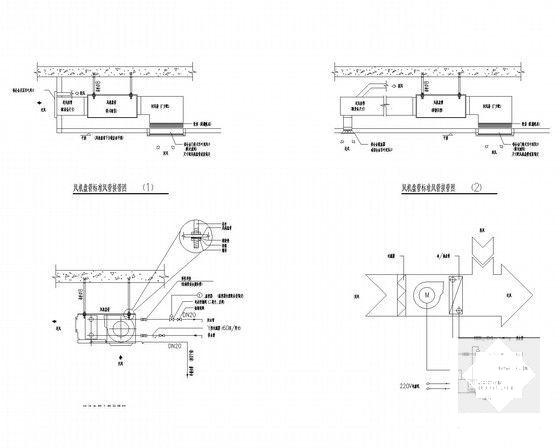

风机盘管水管接管图

空调机房详图平面

空调水立管

排烟系统图

正压送风系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 医院建筑空调设计 - 1
    医院建筑空调设计 - 1
  • 医院建筑空调设计 - 2
    医院建筑空调设计 - 2
  • 医院建筑空调设计 - 3
    医院建筑空调设计 - 3
  • 医院建筑空调设计 - 4
    医院建筑空调设计 - 4
  • 医院建筑空调设计 - 5
    医院建筑空调设计 - 5
  • 医院建筑空调设计 - 6
    医院建筑空调设计 - 6
  • 医院建筑空调设计 - 7
    医院建筑空调设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
