住宅小区变电站强电CAD施工图纸
-
建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
建筑设计结构形式：其他结构
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
负荷等级：三级
-
项目所在地：江苏
-
强电设计：供配电系统,电气照明,接地安全,其它
概述：
该附件为苏州某住宅小区变电站。
动力照明箱为嵌入式,箱底距地面1.4米，双管荧光灯自带蓄电池持续时间不少于180分钟。
照明暗式开关距地面1.4米，暗装插座距地面0.3米，轴流风机中心及其暗装插座距地面0.5米，照明灯具采用管吊安装方式。
部分图纸摘录：

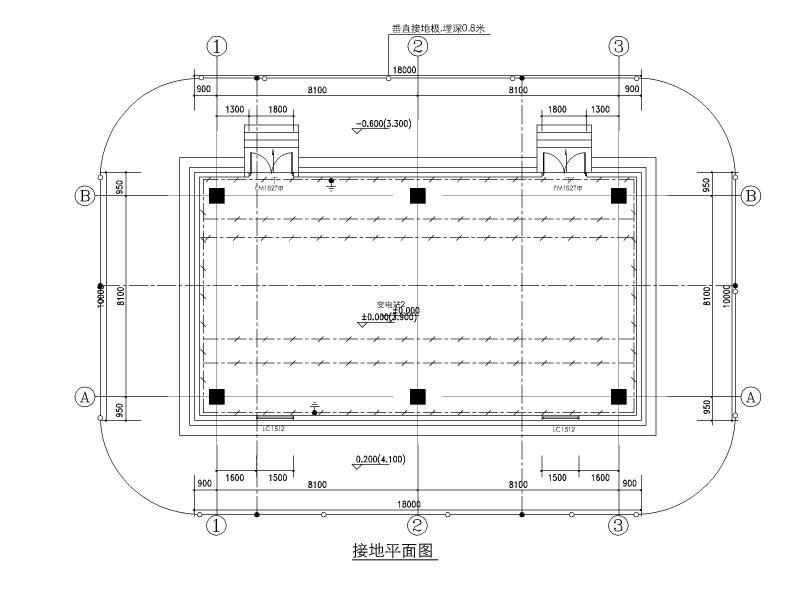

接地平面图

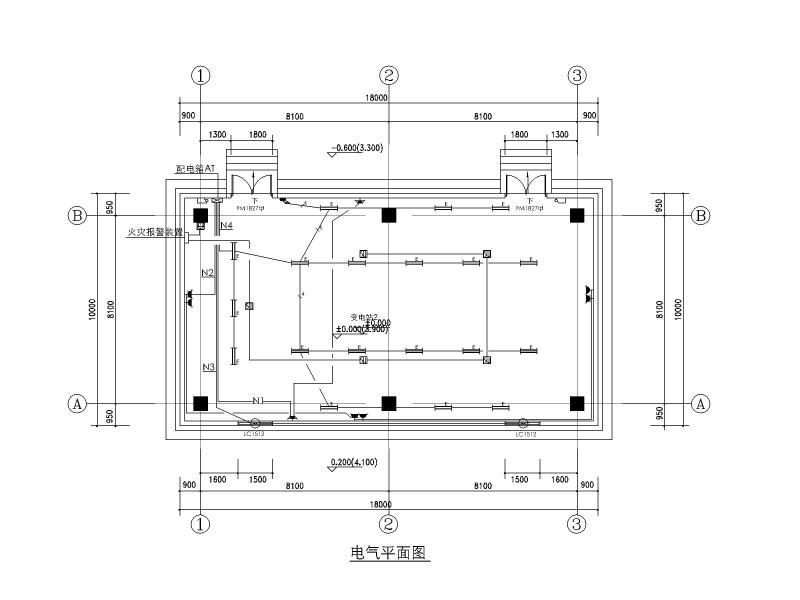

电气平面图

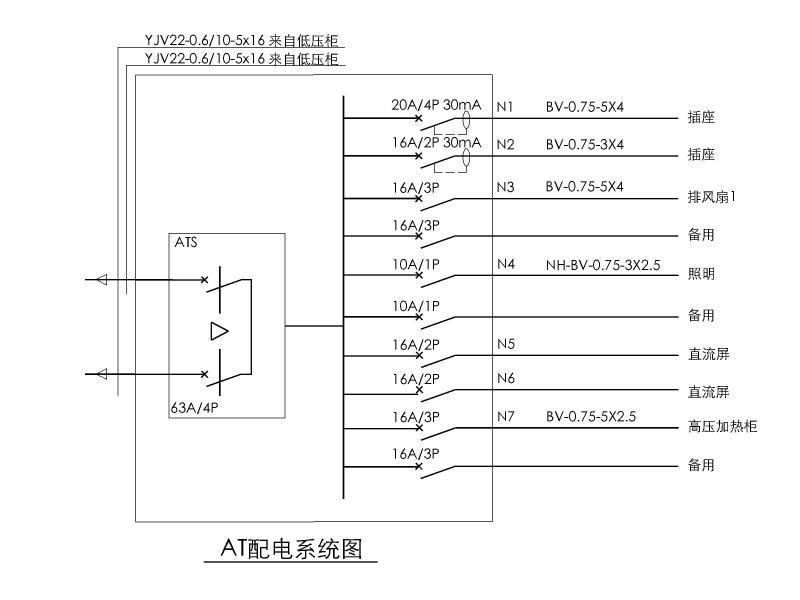

配电系统图

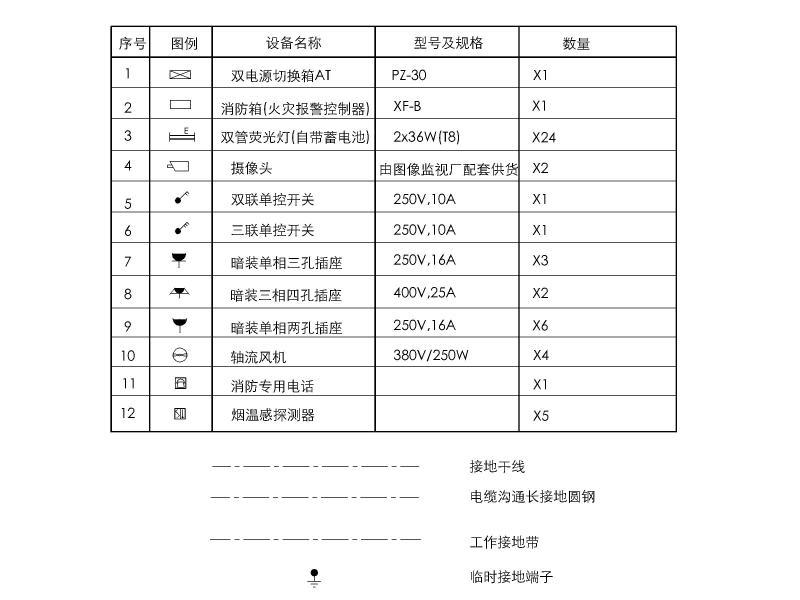

设备图例

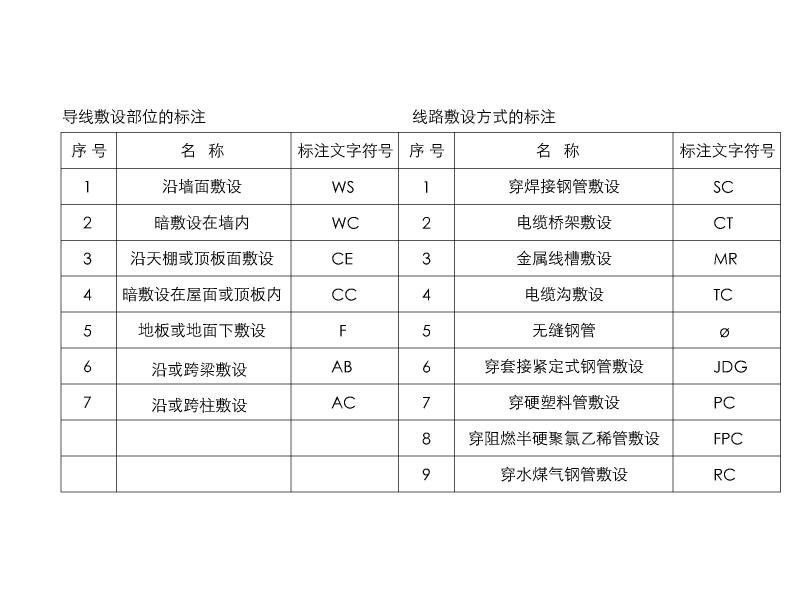

线路敷设
