5层教学实验楼组团电气施工CAD图纸(2019)

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:129814平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 负荷等级:二级
  • 火灾保护分级:二级
  • 接地方式:TN-C-S
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,综合布线系统,广播系统,其它

该附件为教学实验楼组团 电气施工图 (2019)。

概况:
该项目为山西某县教育园
该项目总占地面积:129814平方米,该资料子项A1-教学楼建筑设计面积:7655.12平方米,占地面积:2190.90平方米;子项A2-教学楼建筑设计面积:7655.12平方米,占地面积:2190.90平方米;子项A3-教学楼建筑设计面积:平方米,占地面积:1182.02平方米;子项A4-教学楼建筑设计面积:7020.41平方米,占地面积:1988.67平方米;子项B-实验楼建筑设计面积:5752.44平方米,占地面积:1515.60平方米;子项C-图书馆建筑设计面积:6208.98平方米,占地面积:1645.55平方米。
项目设计规模等级:一般公共建筑、二级。
建筑建筑设计结构形式为框架剪力墙结构,设计使用年限为50年,抗震设防类别为重点设防(乙类),抗震设防烈度为7度(0.15g)。

设计范围:
低压配电系统;照明系统;防雷系统与安全措施;接地系统及安全措施;
综合布线系统;安全防范系统、广播系统;
火灾自动报警系统;消防联动控制系统;电气火灾监控系统。

部分图纸摘录:
弱电平面图



消防平面图



照明平面图




配电系统图
火灾自动报警及消防联动控制系统图

电气火灾监控系统图

消防设备电源监控系统图




弱电系统图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

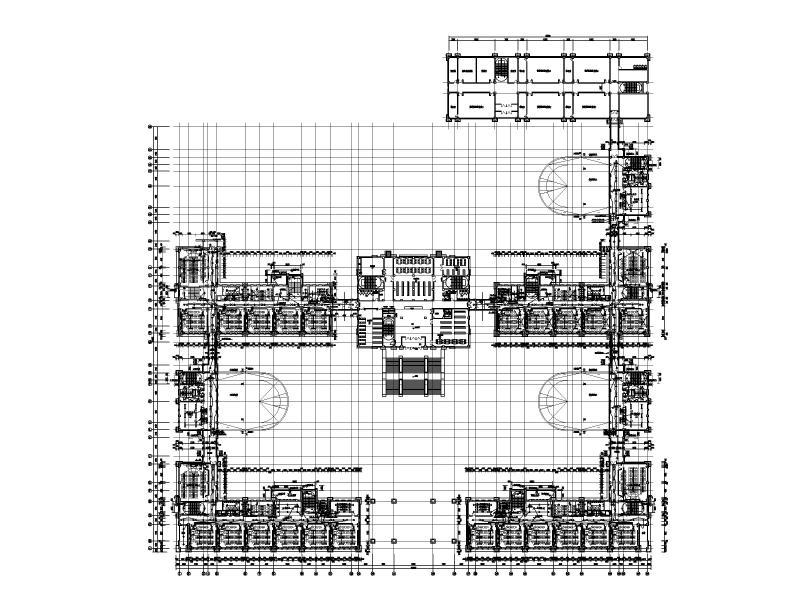

  • 教学实验楼电气 - 1
    教学实验楼电气 - 1

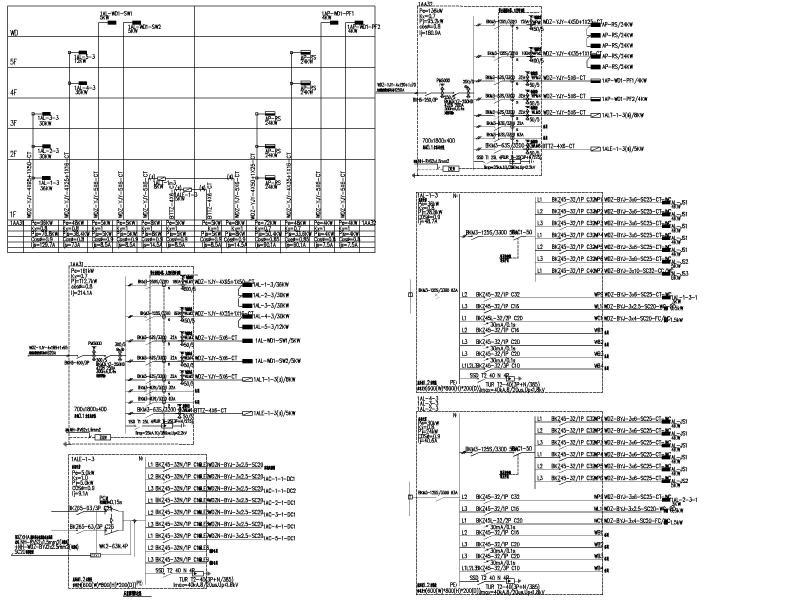

  • 教学实验楼电气 - 2
    教学实验楼电气 - 2

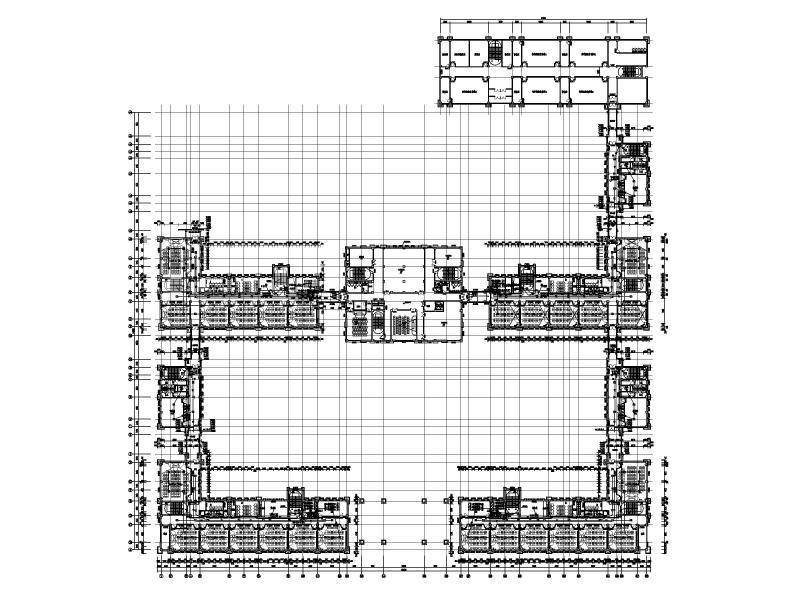

  • 教学实验楼电气 - 3
    教学实验楼电气 - 3

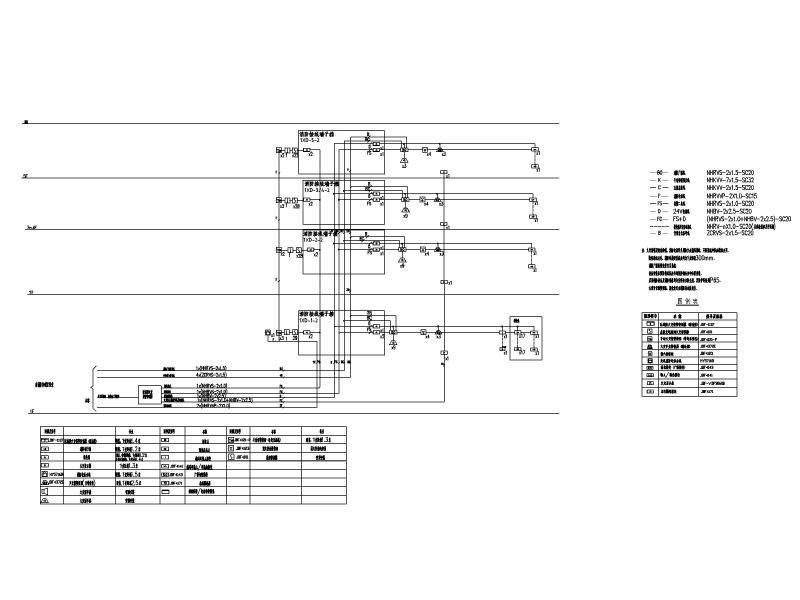

  • 教学实验楼电气 - 4
    教学实验楼电气 - 4
  • 教学实验楼电气 - 5
    教学实验楼电气 - 5
  • 教学实验楼电气 - 6
    教学实验楼电气 - 6
  • 教学实验楼电气 - 7
    教学实验楼电气 - 7
  • 教学实验楼电气 - 8
    教学实验楼电气 - 8
以上是部分截图,请下载附件后查看完整高清内容
