洋房小区多层住宅楼电气施工CAD图纸2016

该附件为异形柱框架结构住宅楼 电气施工图 。

概况：

本项目为山东济宁某洋房小区-35#楼。本楼共3个单元，地下一层，地上六层均为住宅，层高3.00米，为多层住宅建筑。本楼建筑高度18.65米，总建筑面积4497.37平方米。建筑设计结构形式为异形柱框架结构，筏板基础。

设计范围：

220/380V配电系统；电气照明、插座系统；建筑物防雷、等电位及接地系统；

综合布线系统；有线电视系统；可视对讲系统； 单元水表暖表远传系统；

能耗监测系统。

部分图纸摘录：

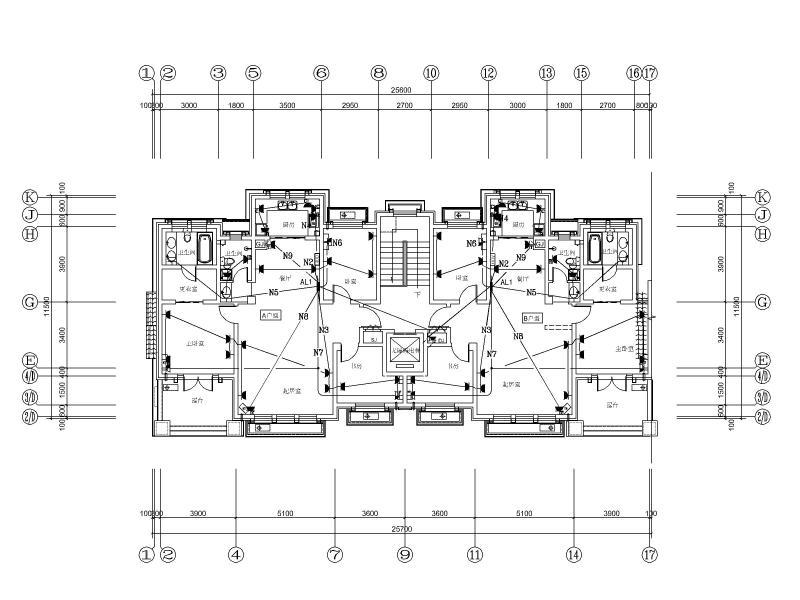

插座平面图

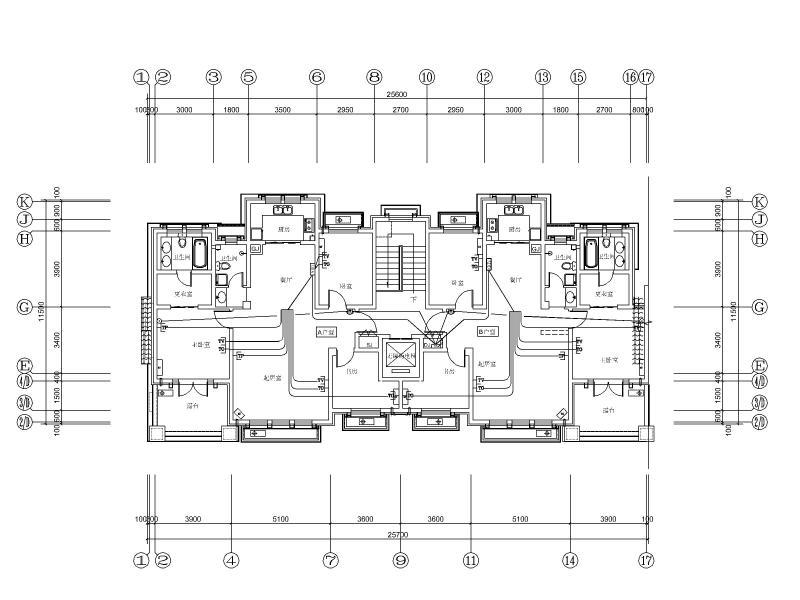

弱电平面图

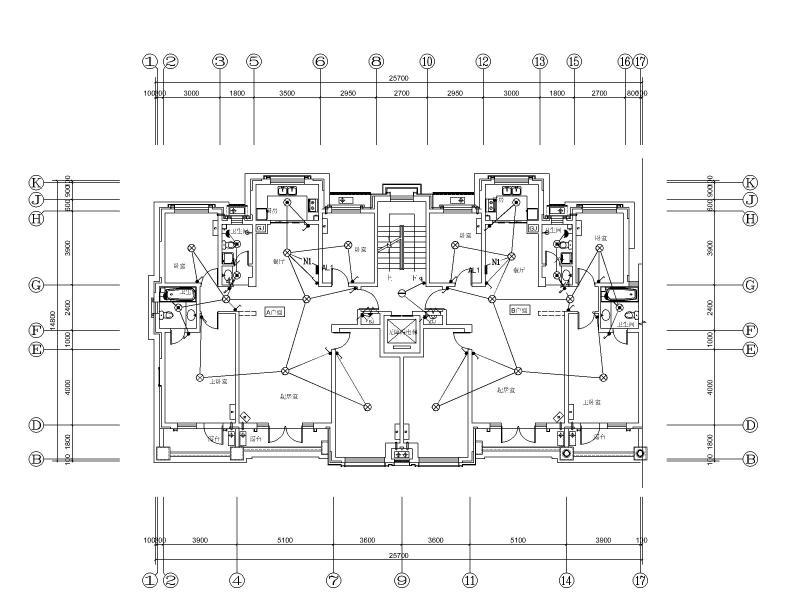

照明平面图

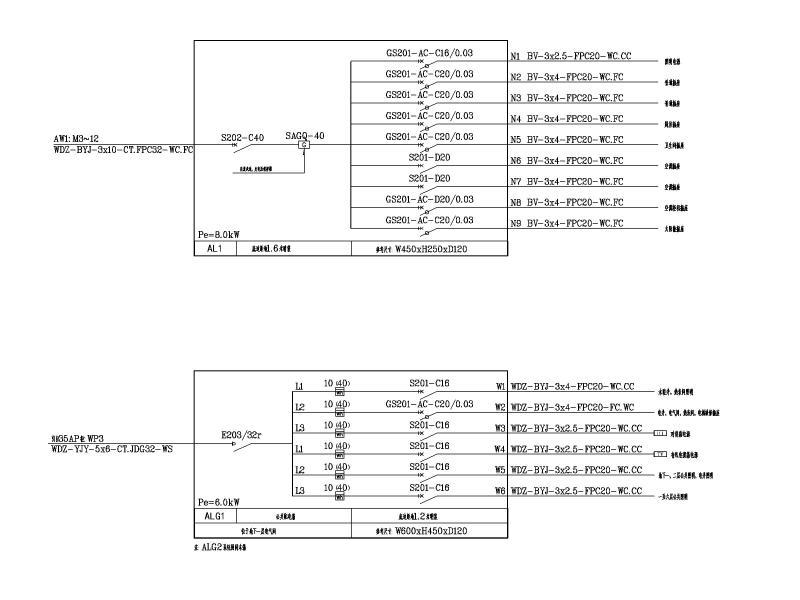

配电箱系统图

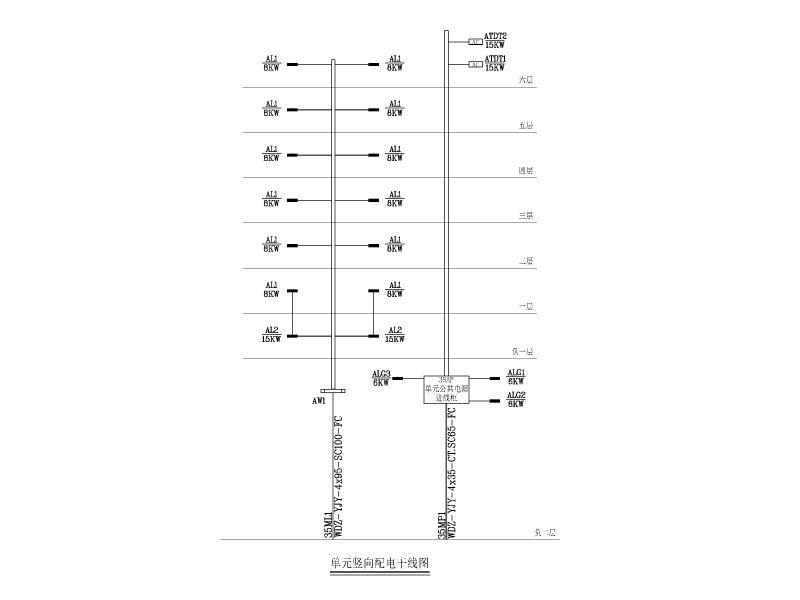

竖向配电干线图

综合布线系统图 单元对讲系统图 单元水表暖表远传系统图

能耗监测系统图

图纸内容全览
