24层住宅楼电气施工CAD大样图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计结构形式：其他结构
-
建筑设计面积：19897.4平方米
-
建筑地上层数：24层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
节点大样：其它
-
负荷等级：二级,三级
-
防雷等级：第三类
-
接地方式：TN-S
-
项目所在地：四川
-
强电设计：供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
该附件为24层住宅楼
电气施工图
。
概况：
该项目为四川巴中某住宅小区。本子项为4#住宅楼。该建筑地上为24层，首层为住宅架空层。总建筑面积为19897.40平方米，建筑高度为73.4米。
设计范围：
该资料负责4号楼的电力、照明、控制、防雷、接地系统设计。
部分图纸摘录：

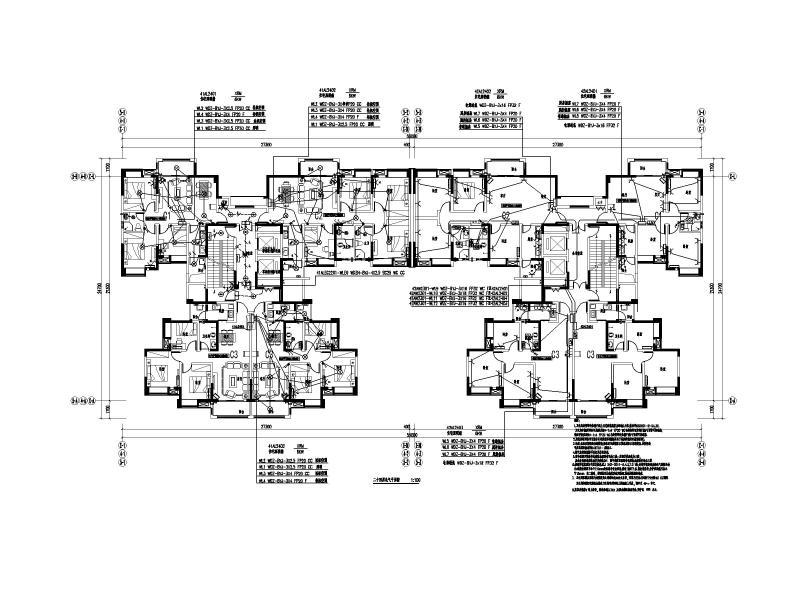

电气平面图

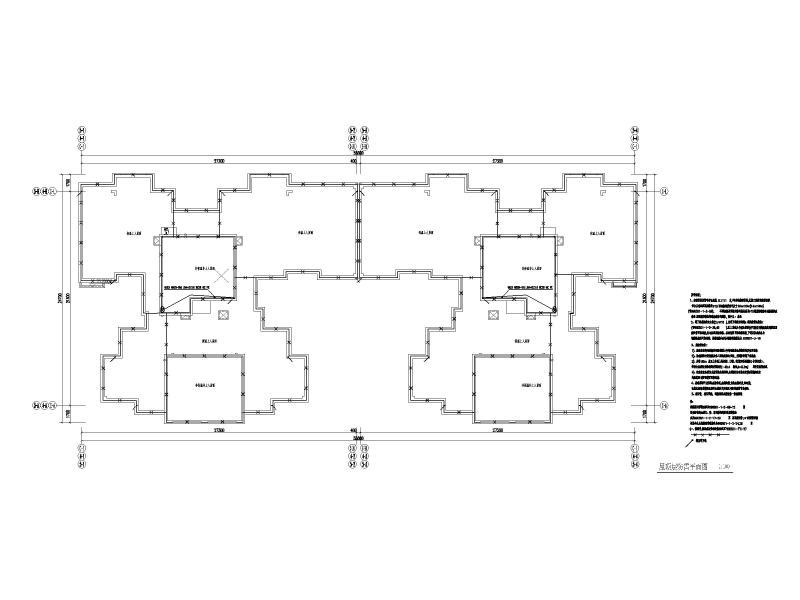

防雷平面图

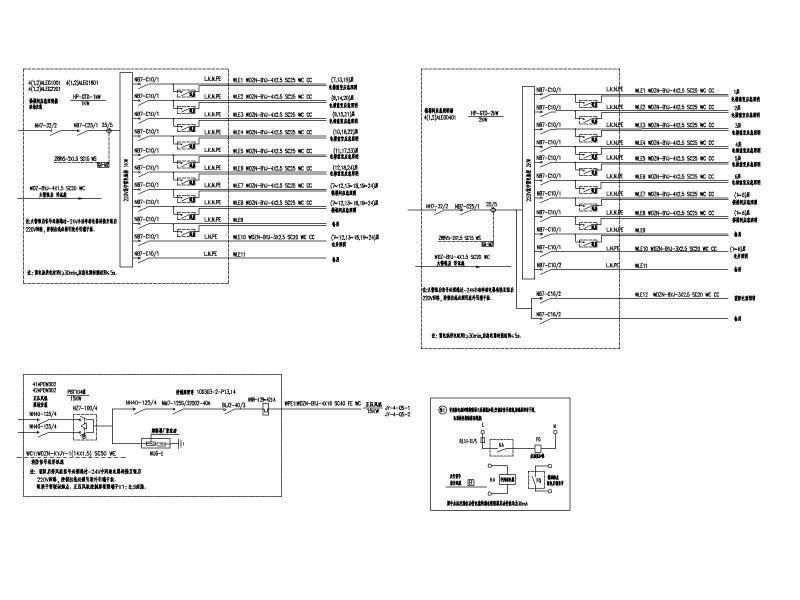

配电箱系统图

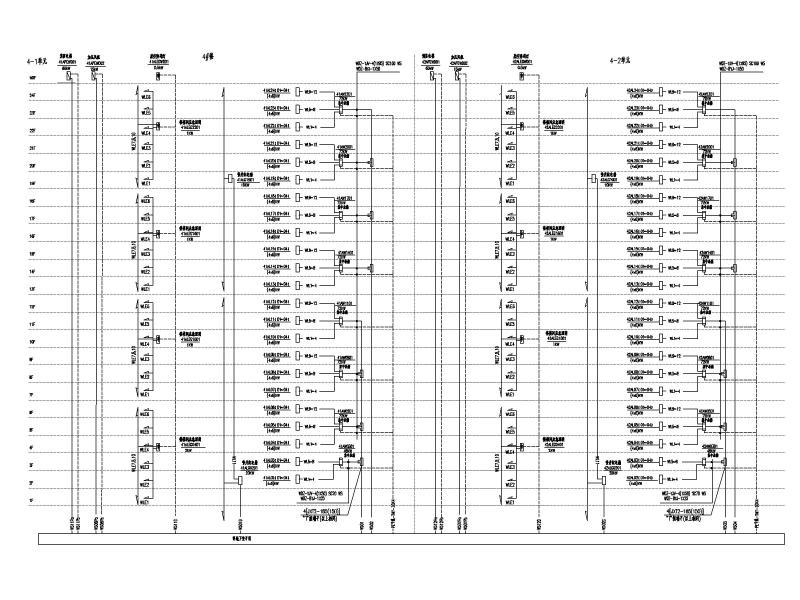

竖向干线系统图

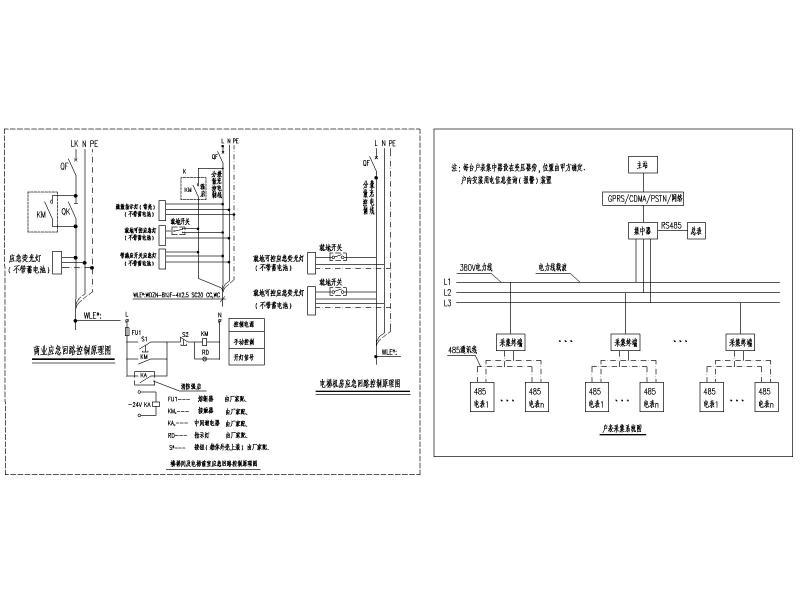

应急回路控制原理图 户表采集系统图
管井大样图
