4层5000平米研究生楼电气施工CAD图纸

该附件为5000平米研究生楼 电气施工图 。

概况：

该项目为宁夏某学校社科院研究生院。该建筑地上4层，建筑主体高度为19.05米，其中一层、二层为办公、管理及阶梯教室，三、四层为学习交流空间。占地面积2156.98平方米，总建筑面积为4994.46平方米。建筑耐火等级为二级。建筑分类为多层公共建筑。结构类型为框架结构。

设计范围：

220/380V配电系统；照明、插座、空调配电；

建筑物防雷保护、安全措施及接地系统；

火灾自动报警系统；漏电火灾报警系统；防火门监控系统；

双扇常闭防火门监控接线；常闭双扇防火门监控立面安装；

公共广播系统；监控布线系统；有线电视系统；电话及网络系统。

部分图纸摘录：

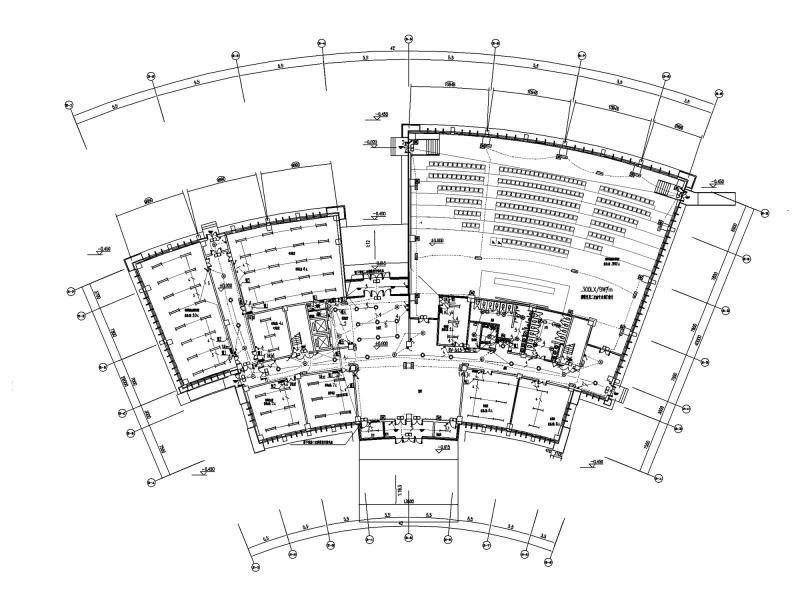

照明平面图

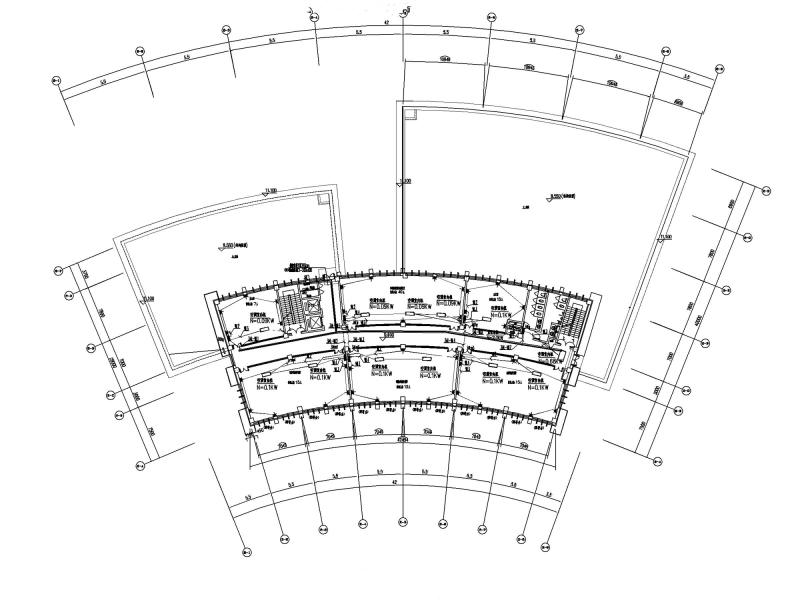

配电干线、插座及空调配电平面图

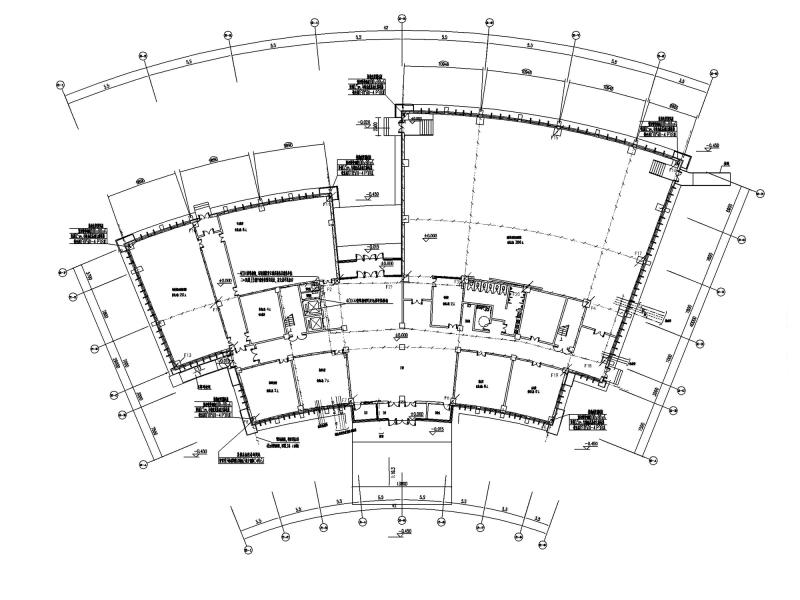

接地及等电位联结平面图

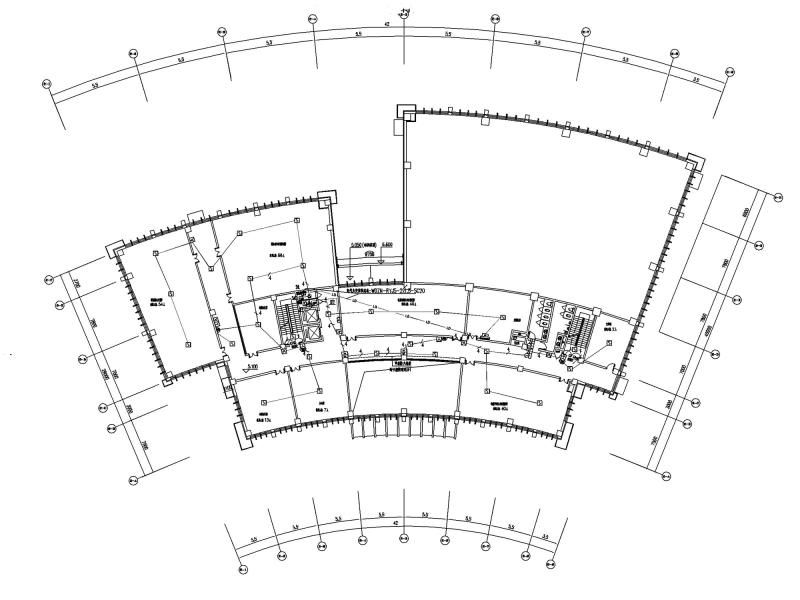

消防平面图

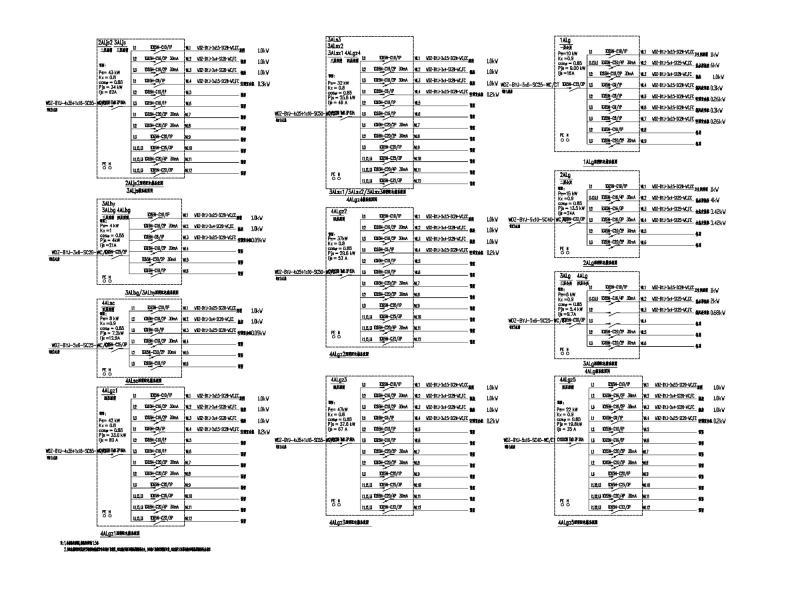

配电系统图

漏电火灾报警系统图防火门监控系统图

弱电系统图

等电位联结系统图

双扇常闭防火门监控接线图

图纸内容全览
