学校4层办公楼空调通风系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:11393.82平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:空调,通风,防排烟
  • 空调系统:制冷剂系统
  • 送风方式:侧面送风
  • 项目所在地:海南
项目概要:
(1)、项目名称:三亚国际旅游管理职业学院(一期)-办公楼
(2)、项目地点:本项目地处海南省三亚市。
(3)、该项目为办公楼总建筑面积11393.82平方米; 其中空调面积7335平方米;空调面积占总建筑面积53%,地上4层,总建筑高度18.45米。

设计内容:
(1).本建筑全部做夏季空调(多联机空调系统)。
(2).卫生间等做平时通风。
(3).全楼设防排烟系统。

部分图纸展示:

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

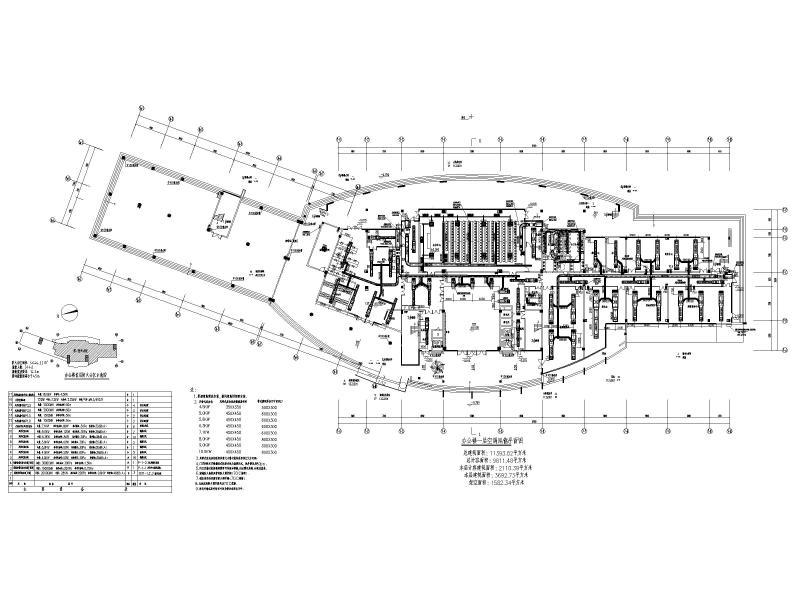

  • 办公楼空调系统设计 - 1
    办公楼空调系统设计 - 1

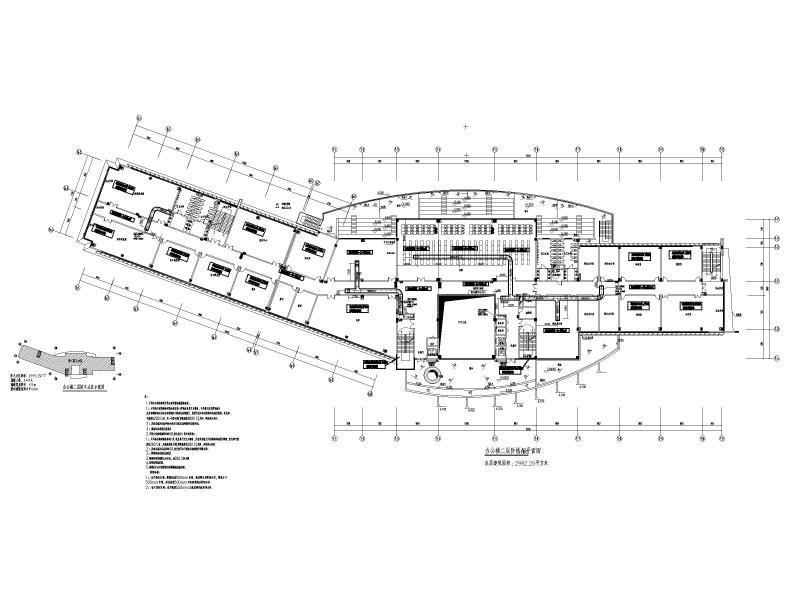

  • 办公楼空调系统设计 - 2
    办公楼空调系统设计 - 2

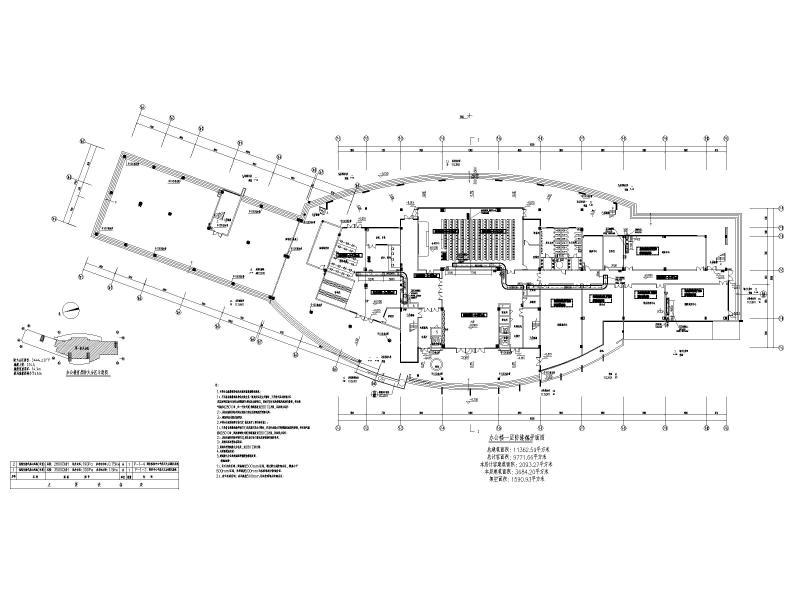

  • 办公楼空调系统设计 - 3
    办公楼空调系统设计 - 3

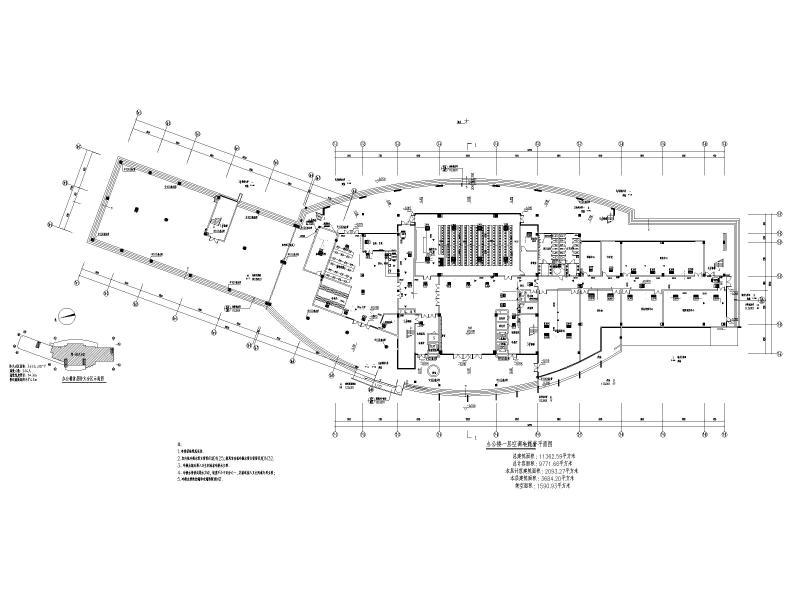

  • 办公楼空调系统设计 - 4
    办公楼空调系统设计 - 4

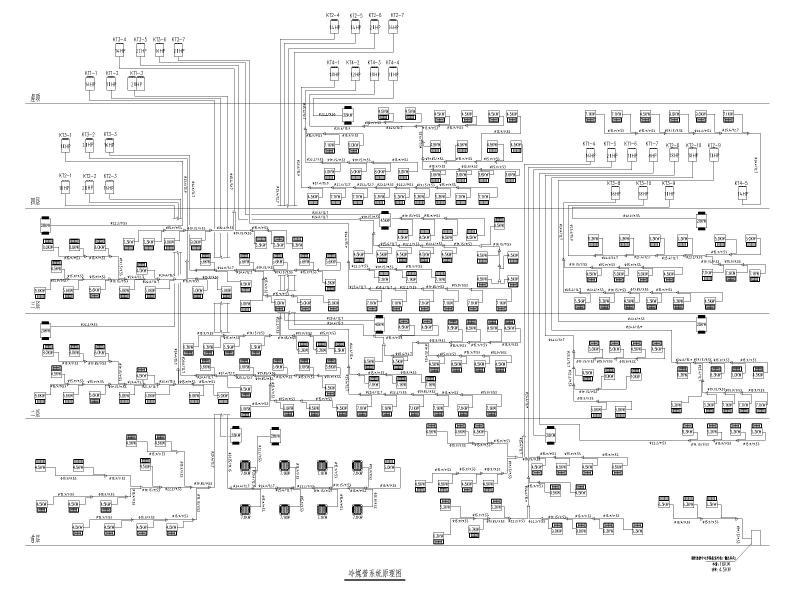

  • 办公楼空调系统设计 - 5
    办公楼空调系统设计 - 5
  • 办公楼空调系统设计 - 6
    办公楼空调系统设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
