安置小区3层建筑给排水施工CAD图纸
-
设计详细说明：有
-
建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
参考图纸：42张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统
-
供水方式：市政供水
-
供水分区：无
-
大样节点：卫生间
附件详情
建筑专业对建筑物定性：1～3层的普通居住建筑。
1、该楼各层均由城市自来水管网直接供水。2、管材及器材：室内暗敷设的冷热水支管采用PP-r管(图中标注De者)，热熔方式连接。其余采用内衬塑钢塑复合管(图中标注DN者)，连接方式为G型管件或卡环连接。提供的管材和管件，应符合设计规定，并附有产品说明书和质量合格证书。冷水管要求管材及管件所承受压力不得小于1.25MPa，热水管要求所承受压力不得小于2.00MPa。
1、该楼各层均由城市自来水管网直接供水。2、管材及器材：室内暗敷设的冷热水支管采用PP-r管(图中标注De者)，热熔方式连接。其余采用内衬塑钢塑复合管(图中标注DN者)，连接方式为G型管件或卡环连接。提供的管材和管件，应符合设计规定，并附有产品说明书和质量合格证书。冷水管要求管材及管件所承受压力不得小于1.25MPa，热水管要求所承受压力不得小于2.00MPa。

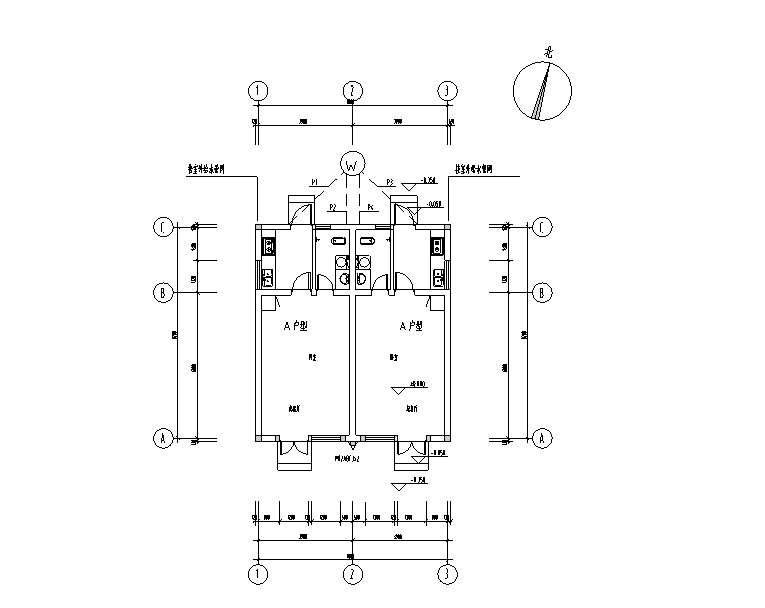

首层给排水平面图

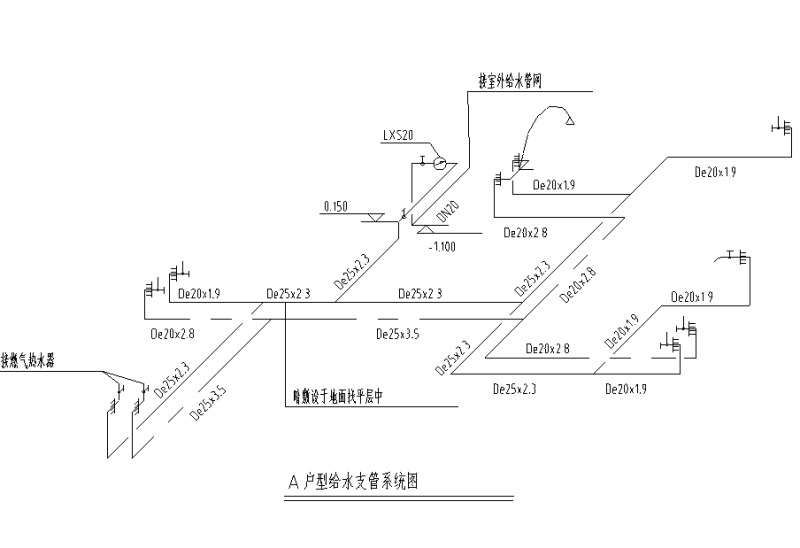

A户型给水支管系统图

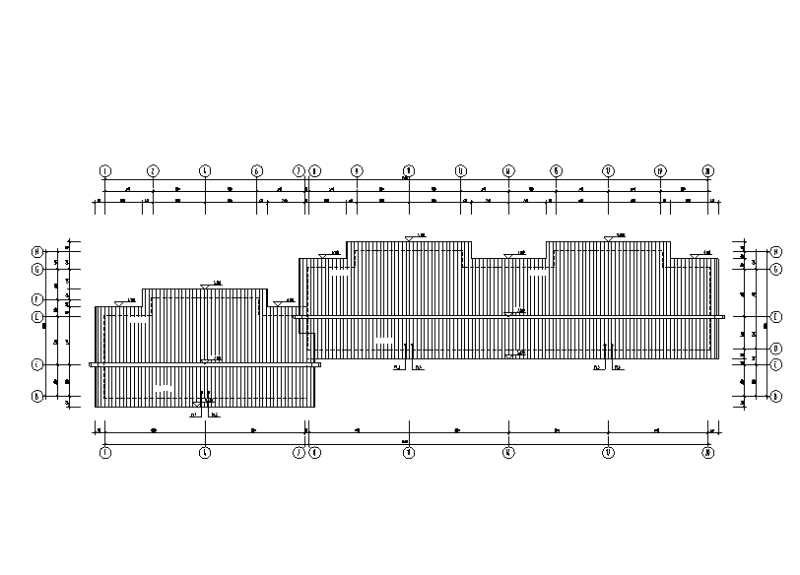

屋顶给排水平面图
