9层办公建筑给排水施工CAD图纸
-
建筑类别：办公
-
建筑高度类型：高层建筑
-
建筑地上层数：9层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
供水方式：市政供水
-
设计详细说明：有
该附件为 九层办公建筑
给排水施工图
设计内容：建筑单体内生活给水系统、生活热水系统；室内污废水、雨水排水系统；消火栓给水系统、自动喷水灭火系统、气体灭火系统及干粉灭火器灭火设施。
图纸展示：

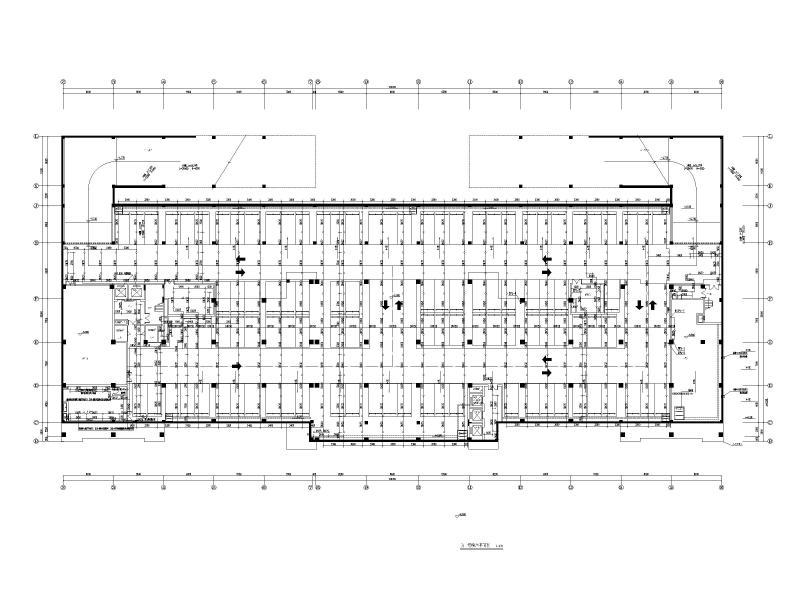

负一层喷淋平面图

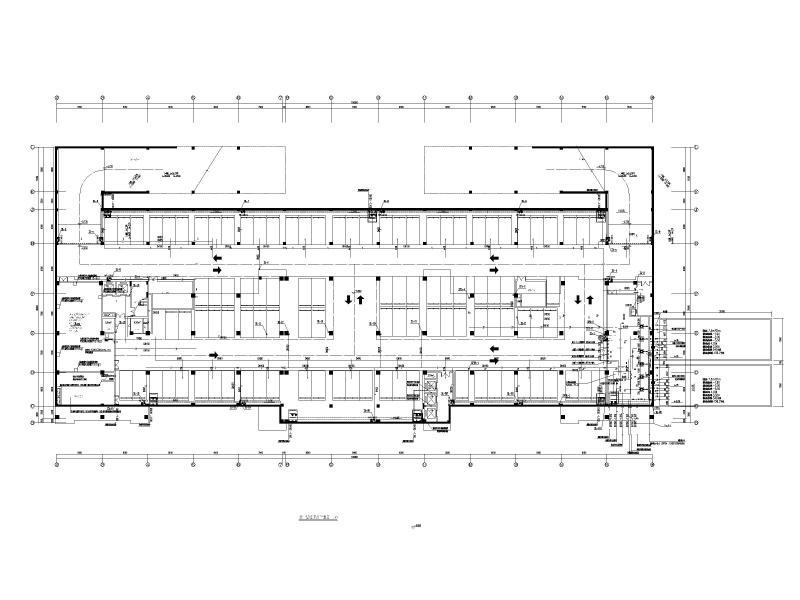

负一层给排水平面图

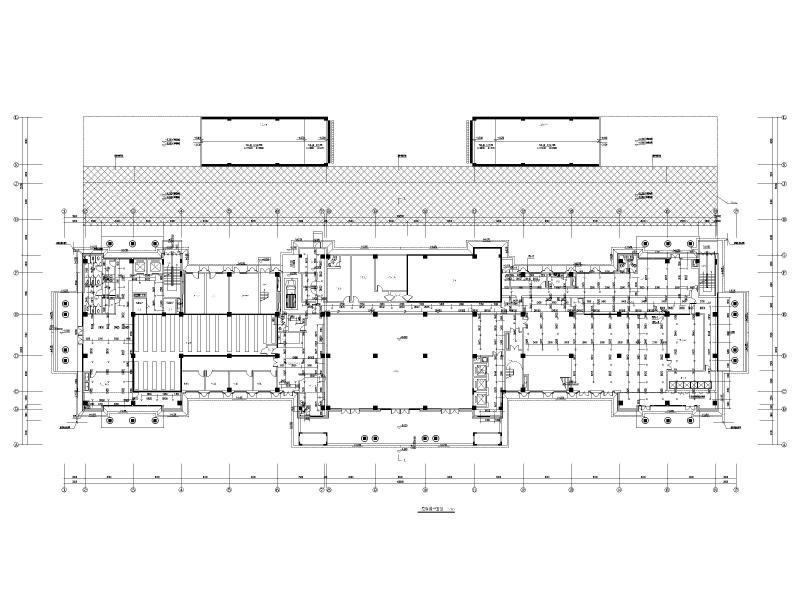

一层喷淋平面图

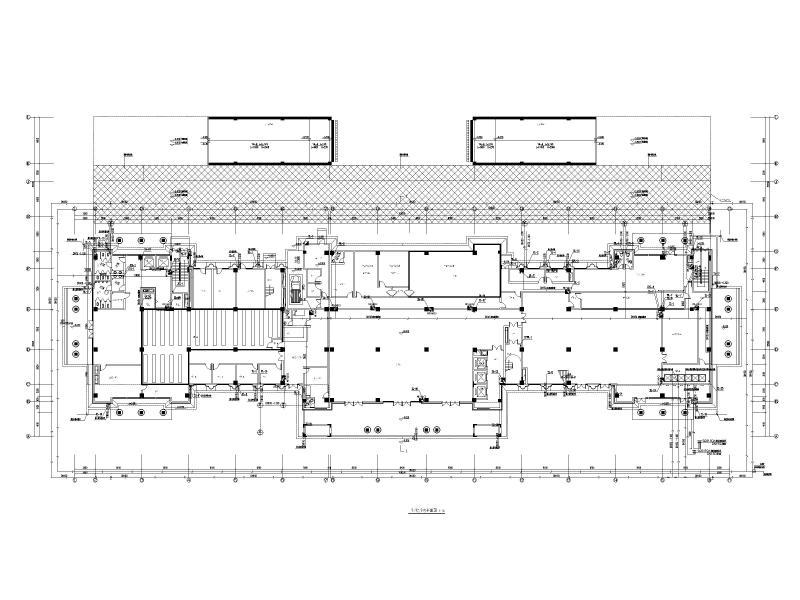

一层给排水平面图

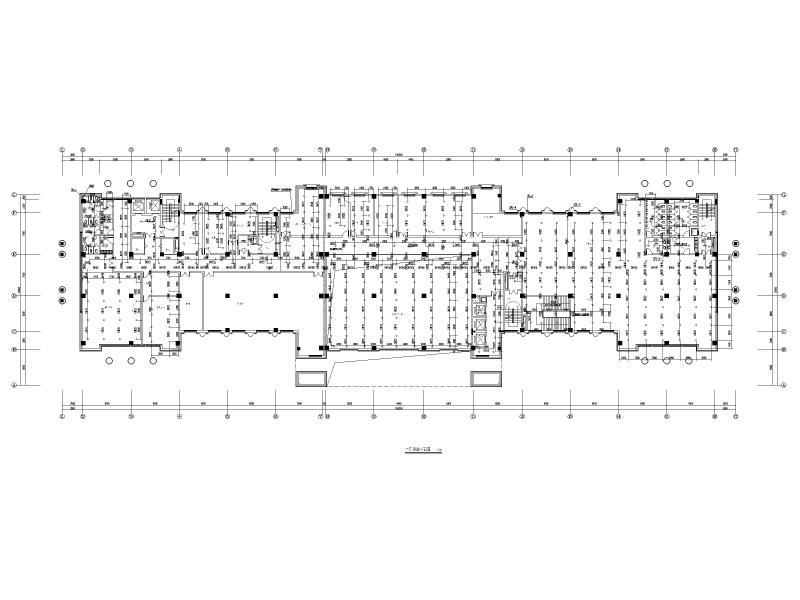

二层喷淋平面图
卫生间大样
消防水池、消防水箱大样
消火栓系统原理图
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
建筑给排水施工图纸 - 1 -
建筑给排水施工图纸 - 2 -
建筑给排水施工图纸 - 3 -
建筑给排水施工图纸 - 4 -
建筑给排水施工图纸 - 5 -
建筑给排水施工图纸 - 6 -
建筑给排水施工图纸 - 7
-
建筑给排水施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-11
- 评论次数：0
- 浏览次数：0
- 文件大小：3.05 MB
- 收藏次数：0
-
文件名称：
附件-996979955800508588.dwg
