Y字型人行天桥结构施工CAD图纸

附件详情

该人行天桥位于贵州省，由于交叉口不能设立柱子，因此对于主梁相交处的节点非常复杂，本图主要对中部节点及其梁柱节点、天桥板面详细做法、基础做法等做了精心绘制，希望能与各同行专家相互学习。

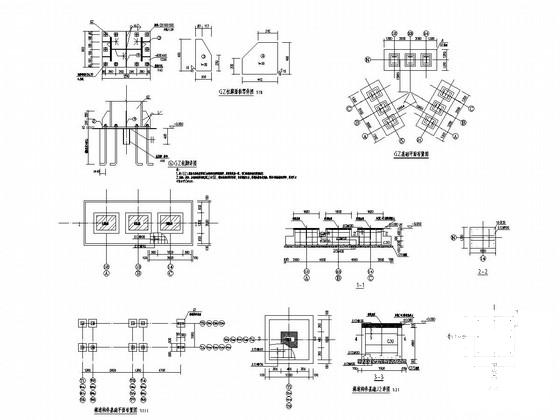

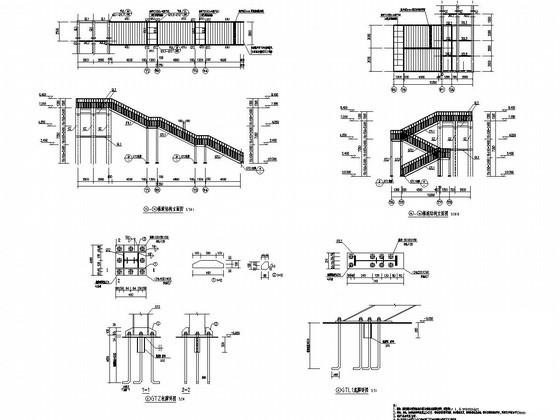

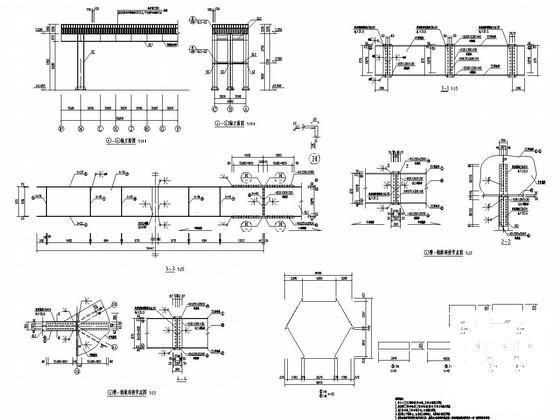

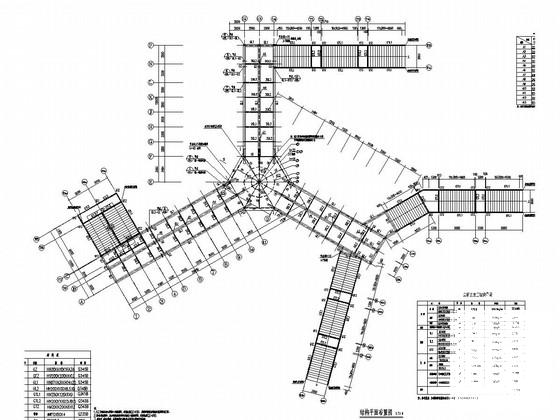

该资料包含：钢 结构设计说明 ，总平面图，结构平面布置图，轴立面图 中部钢箱剖面图，楼梯 平面布置图 梯柱柱脚详图， 节点详图 ，柱脚图，基础详图共计7张图。
