综合体项目暖通施工图纸cad防排烟平面图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:383051.65平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:贵州
项目概要:该项目为 贵州省综合体项目 暖通施工图 ,建设功能:高层住宅、多层住宅、幼儿园、社区商业、社区配套用房、架空层、地下车库及设备用房等;拟建规模:本次报建总建筑设计面积:571182.20平方米,总计容建筑设计面积:383051.65平方米。
设计范围:
1.地下车库、公共卫生间、设备用房(变配电室、水泵房、电梯机房等)、住宅、社区服务网点、农贸市场、办公、幼儿园等通风设计;
2.住宅、社区服务网点、幼儿园、社区配套用房、电梯机房、消防控制中心等预留空调设计;
3.防排烟设计;
4.节能设计;
5.环保设计。
部分图纸展示:
D-10#楼 二层通风及防排烟平面图.jpg
D-10#楼 机房层通风及防排烟平面图.jpg
D-10#楼 三~十六层通风及防排烟平面图.jpg
D-10#楼 十七~三十三层通风及防排烟平面图.jpg
D-10#楼 一层通风及防排烟平面图.jpg
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

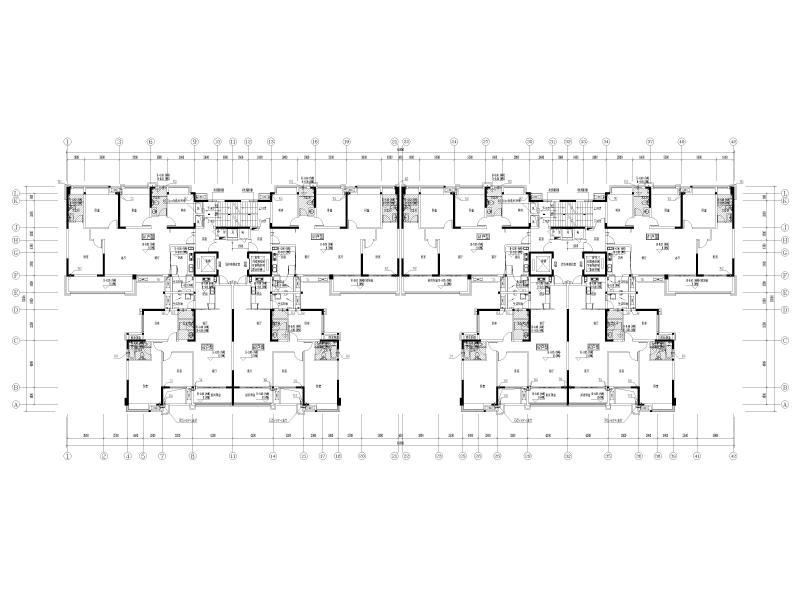

  • D-10#楼 二层通风及防排烟平面图
    D-10#楼 二层通风及防排烟平面图

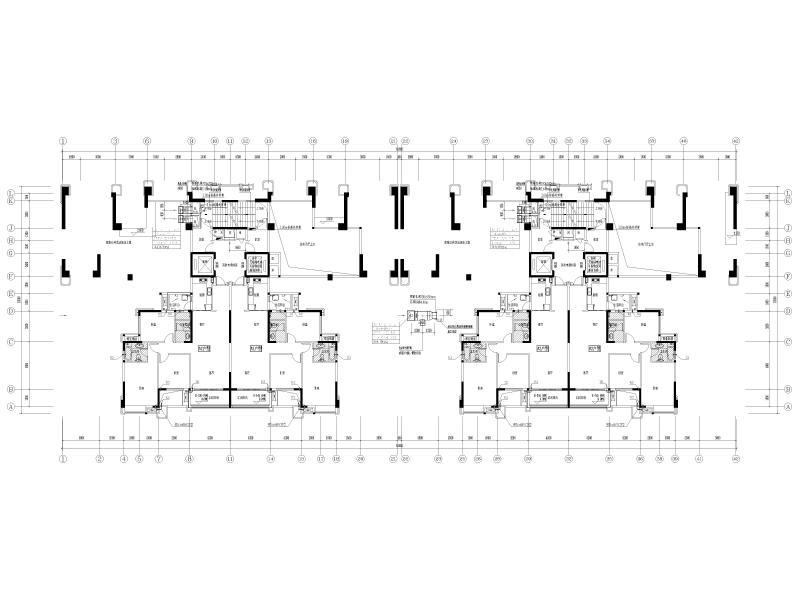

  • D-10#楼 机房层通风及防排烟平面图
    D-10#楼 机房层通风及防排烟平面图

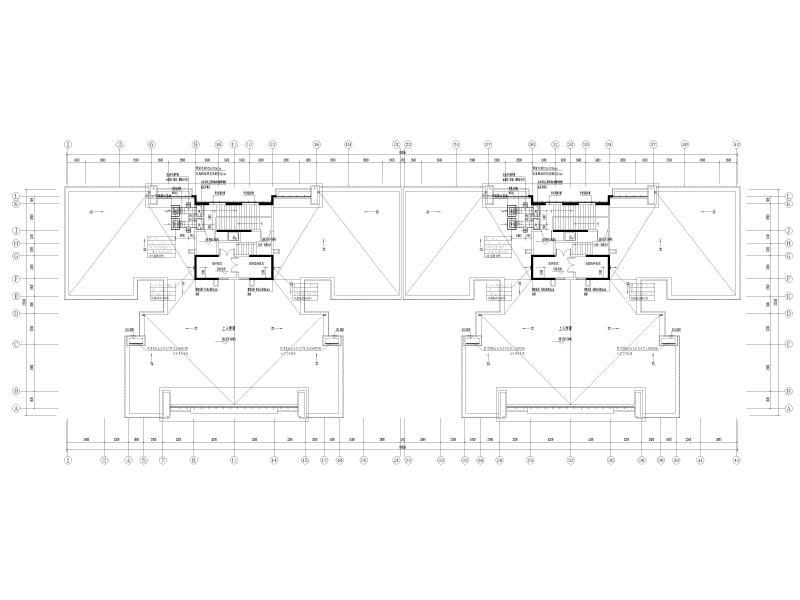

  • D-10#楼 三~十六层通风及防排烟平面图
    D-10#楼 三~十六层通风及防排烟平面图

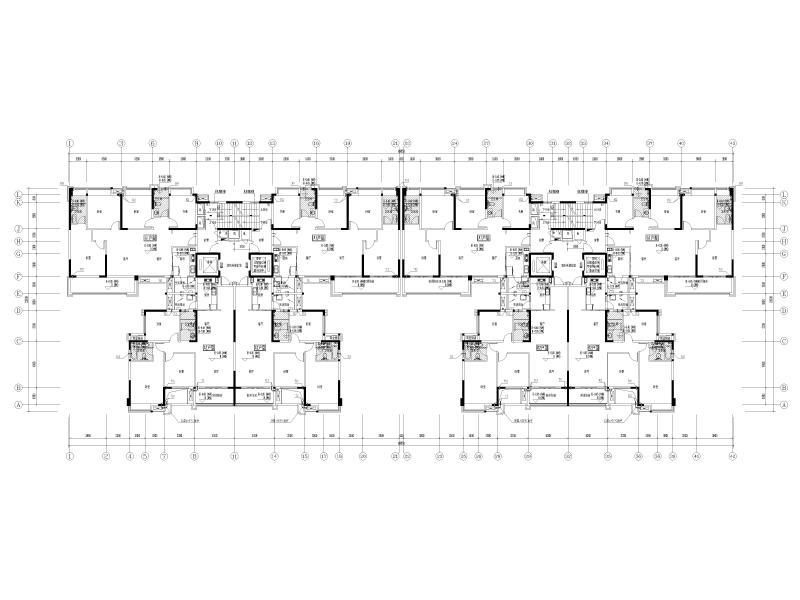

  • D-10#楼 十七~三十三层通风及防排烟平面图
    D-10#楼 十七~三十三层通风及防排烟平面图

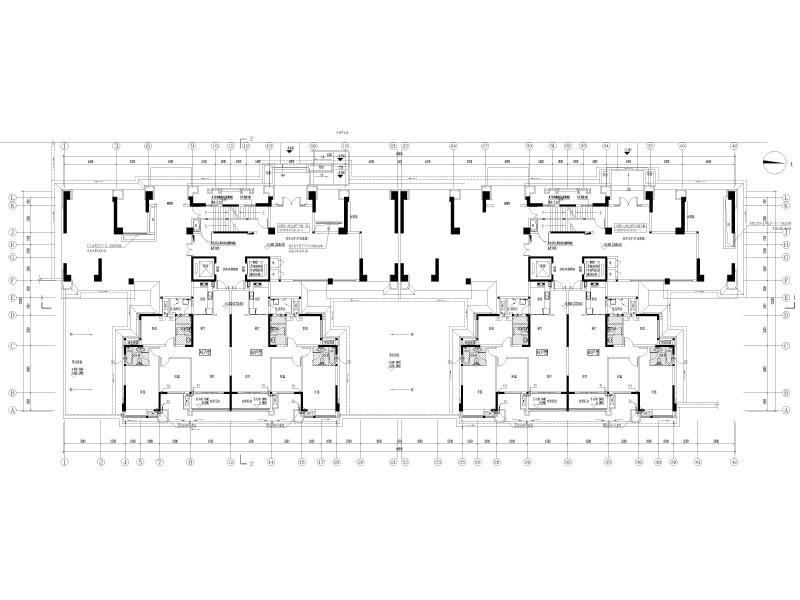

  • D-10#楼 一层通风及防排烟平面图
    D-10#楼 一层通风及防排烟平面图
以上是部分截图,请下载附件后查看完整高清内容
