多层体育馆暖通空调及防排烟系统初设CAD图纸

[复制链接]

0

主题

0

帖子

1694

积分

超级版主

Rank: 8Rank: 8

积分
1694
发表于 2020-2-28 22:11:05 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:43710平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:单式泵,定流量,双管制
  • 节点大样:风机盘管
  • 特殊系统:除湿热泵机组
  • 项目所在地:山东

附件详情

一、项目概要:

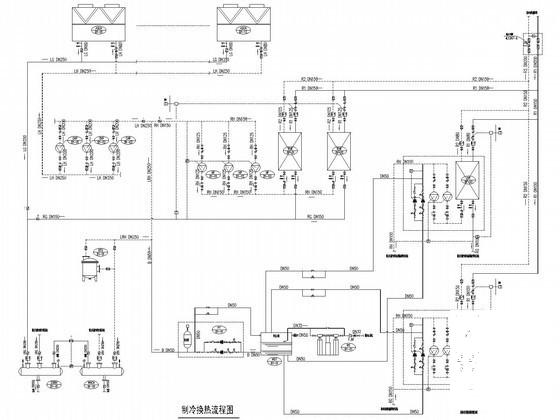

该项目位于山东省,包含2个单体子项,分别为体育场及综合健身馆。总建筑面积: 43710平方米,地上二层局部三层,地下一层。图纸内容包含设计施工说明,主要设备材料表及图例,空调末端设备接管示意图,空调设备控制原理图,制冷换热流程图,换热循环泵房管道连接平面图、换热循环泵房设备布置平面图,空调通风平面图,空调管道平面图,供暖平面图等...

二、空调系统:

1.冷热源:采用风冷热泵机组,除湿热泵机组,分体空调...

2.风系统:采用风机盘管加独立新风系统,一次回风的全空气空调系统...

3.水系统:采用两管制冷水机组定流量的一级泵系统...

三、通风排烟系统:

1.通风系统:弱电机房、变配电室为气体灭火房间,分别设置独立的机械排风系统,自然补风。排风量按照热平衡计算确定且不小于以下通风换气量:弱电机房 6次/h,变电室 10次/h。换热循环泵房、水处理机房、消防泵房、储藏间、更衣室、淋浴室、公共卫生间等设置机械排风系统,自然补风。最小通风换气量为:储藏间、更衣2次/h,消防泵房、水处理机房4次/h,换热循环泵房6次/h,淋浴室9次/h,公共卫生间 10次/h...

2.防排烟系统:体育场辅助管理用房无外窗房间及内走廊不具备自然排烟条件设置机械排烟系统。体育场其余部位均由建筑设置开启面积不小于防火规范要求的外窗进行自然排烟。综合训练馆防烟楼梯间及其前室不具备自然排烟条件,设置机械加压系统,综合训练馆地下内走廊、一层及夹层内房间、二层球场不具备自然排烟条件,设置机械排烟系统...


一层空调通风平面图

地下一层空调通风平面图

地下一层空调管道平面图

地下一层空调管道平面图

地下一层空调管道平面图

二层空调管道平面图

二层空调管道平面图

二层空调管道平面图

夹层空调管道平面图

夹层空调管道平面图

夹层空调管道平面图

夹层空调通风平面图

夹层空调通风平面图

夹层空调通风平面图

一层供暖暖平面图

一层供暖暖平面图

一层供暖暖平面图

一层空调管道平面图

一层空调管道平面图

一层空调管道平面图

二层空调通风平面图

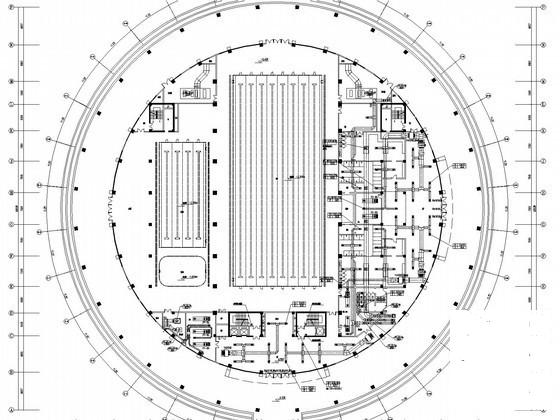

体育馆暖通空调 - 1
第 1 张图

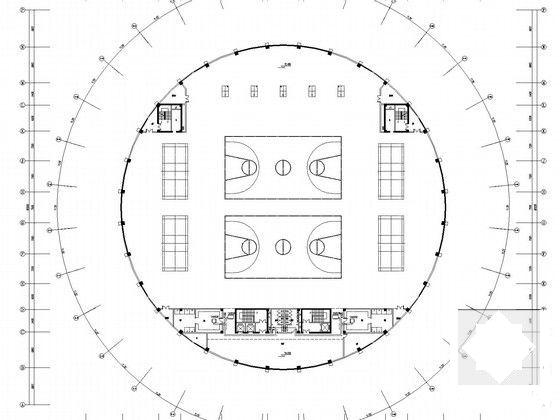

体育馆暖通空调 - 2
第 2 张图

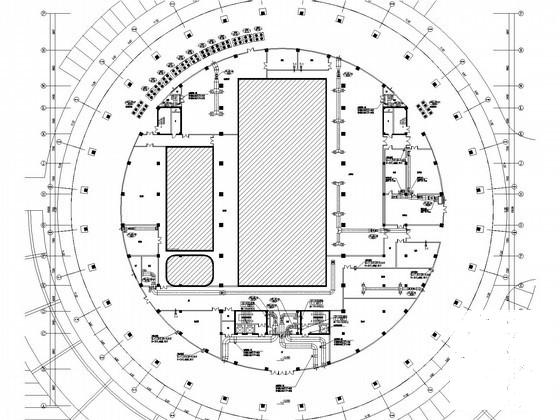

体育馆暖通空调 - 3
第 3 张图
体育馆暖通空调 - 4
第 4 张图

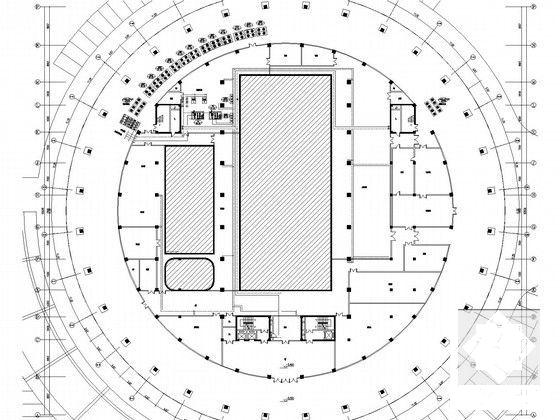

体育馆暖通空调 - 5
第 5 张图
体育馆暖通空调 - 6
第 6 张图
体育馆暖通空调 - 7
第 7 张图
体育馆暖通空调 - 8
第 8 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-28 22:11:05上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2sdwfesw1ccc2ced.rar

6.87 MB

下载  售价: 100 积分    赚积分
