12层住宅楼暖通CAD施工图纸(通风及防排烟系统)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑高度：高层建筑
• 建筑设计面积：10154.0平方米
• 建筑高度：30.8m
• 地上楼层：12
• 地下楼层：1
• 设计阶段：施工图设计
• 设计内容：空调,通风,采暖,换热站
• 附件设计说明：有
• 设计年代：近代
• 地下室：车库

附件详情

该项目设计范围:住宅部分采暖、通风及防排烟系统;建筑面积10154.0平米,地上11.5层,地下一层.其中地上为单元式住宅,建筑高度为35.5米.地下一层为管道设备层(层高小于2.2m),北侧为车库.本楼共4个单元,每单元两户

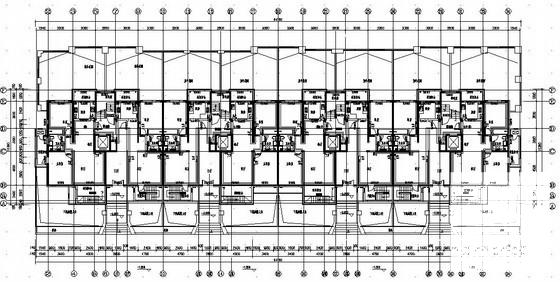

第 1 张图

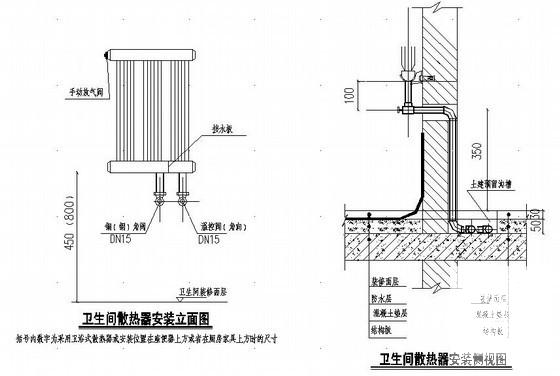

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
