高层框架结构医院疾控中心结构施工大样图cad平面布置图

该附件为： 高层框架结构医院疾控中心结构图 格式为CAD，，共28p。

一、资料目录：

结构设计总说明，基础平面布置图，地梁、板平法施工图，墙、柱平法施工图，梁平法施工图，板平法施工图，一层梁平面配筋图，六~八层梁平面配筋图，十一层梁平面配筋图，屋面层梁平面配筋图，六~八层板平面配筋图，屋面层板平面配筋图，楼梯大样图，等共计28张。

二、项目概要：

该项目建筑层数为：地面以上12层，总高度50.5m，为钢筋混凝土高层建筑，结构体系为框架结构。上部结构嵌固部位为：基础顶。
该项目建筑抗震设防类别为重点设防类(简称乙类)；建筑结构的安全等级为一级；地基基础设计等级为甲级，抗震等级：框架抗震等级三级，抗震构造措施抗震等级二级。建筑物耐火等级为一级。建筑构件的耐火极限：承重墙不低于3.0h；柱不低于3.0h；梁不低于2.0h；楼板、屋顶承重构件以及疏散楼梯不低于1.5h。设计使用年限为50年。
基本风压Wo=0.30kN/平方米。地面粗糙度类别为B类，风荷载体型系数取1.4。本地区抗震设防烈度：6度，设计基本地震加速度值为0.05g,设计地震分组为第一组；场地类别为Ⅱ类，场地特征周期0.35s；按6度进行地震作用计算，按7度采取抗震措施。

三、相关图片：

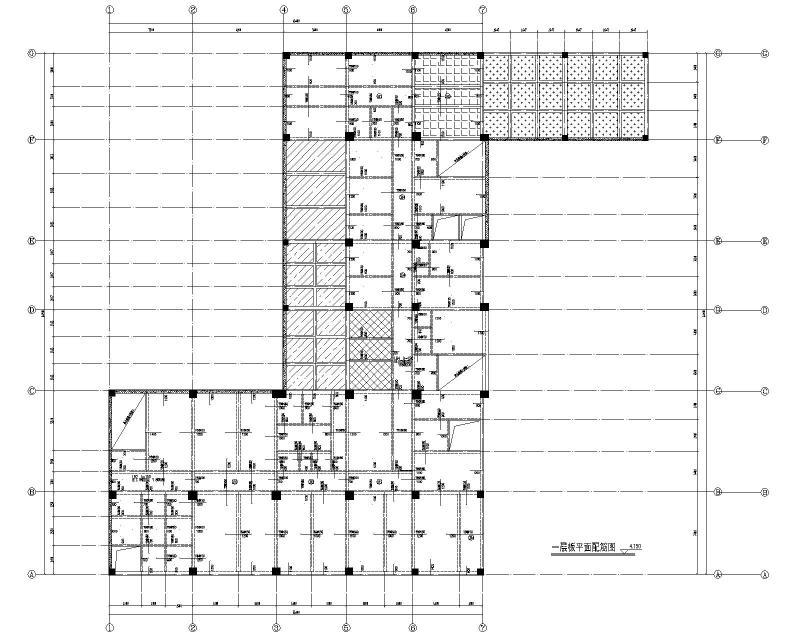

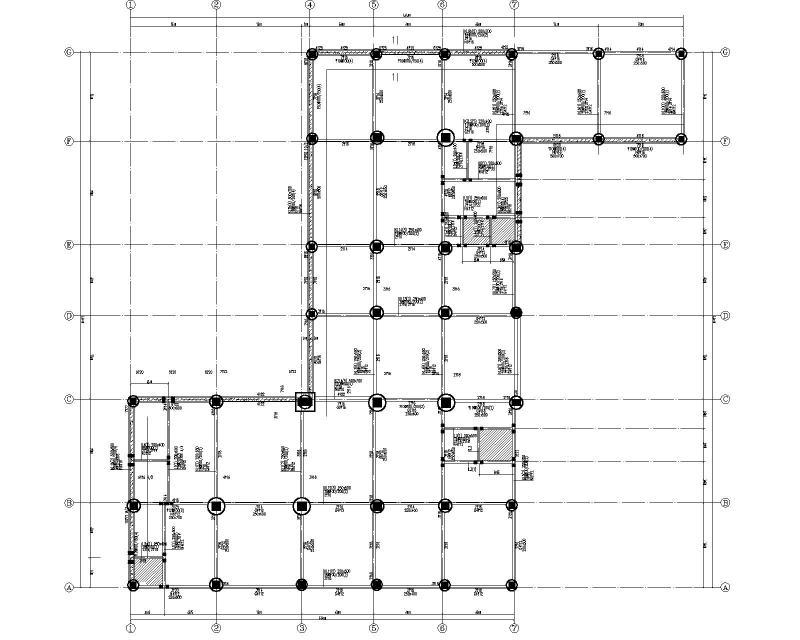

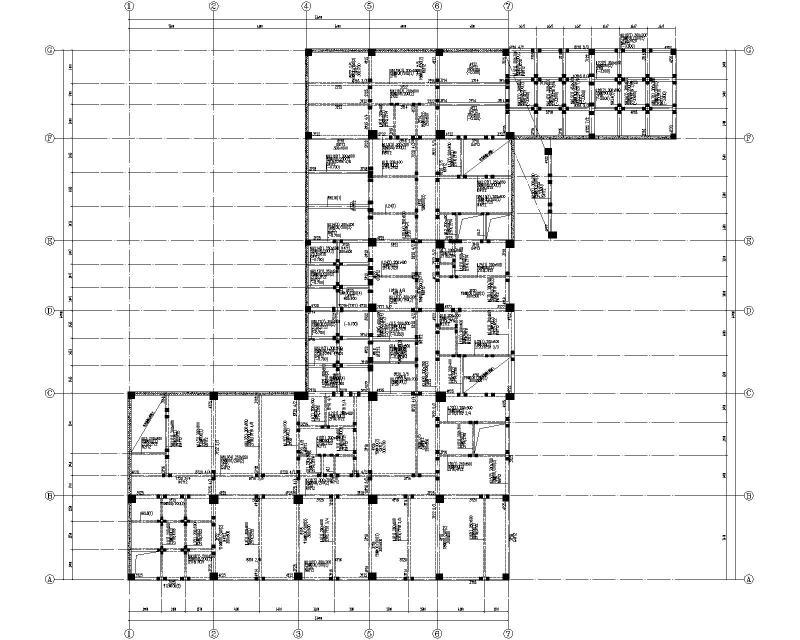

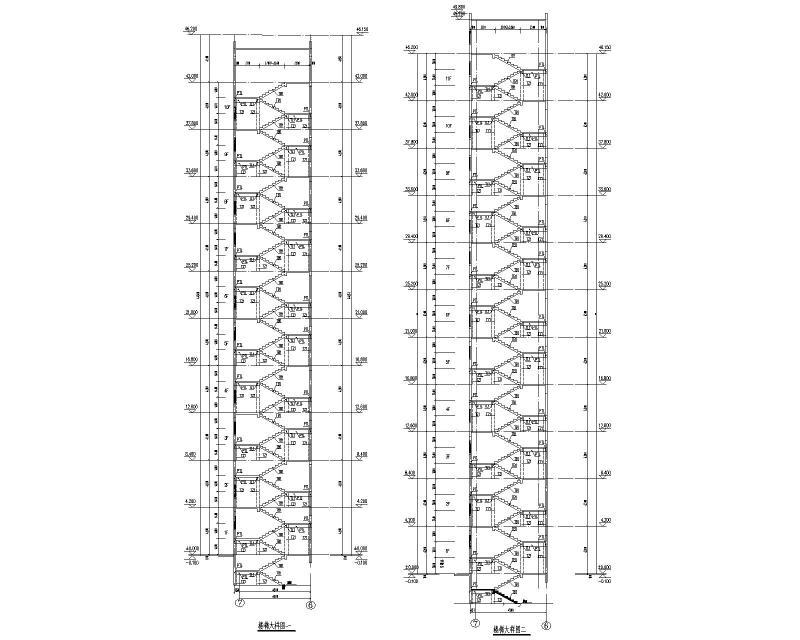

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
