一份28层高档住宅楼给排水CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：28层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 地下室用途：人防,车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水,变频供水
• 供水分区：三区
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 项目所在地：福建

附件详情

• 给排水设计说明及图例

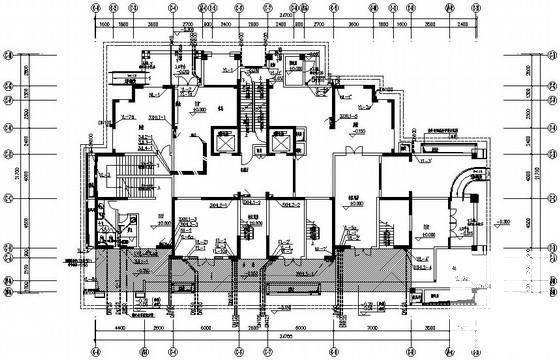

• 一~二十八层给排水平面图
• 给水系统原理图
• 消火栓系统原理图
• 冷凝水系统原理图
• 排水系统原理图
• 雨水系统原理图

附件详情

本稿件为[福建]高档住宅C#楼给排水施工图纸，设计内容包含：给水系统、排水系统、雨水系统、冷凝排系统、 消防系统 。
，共8张图纸。

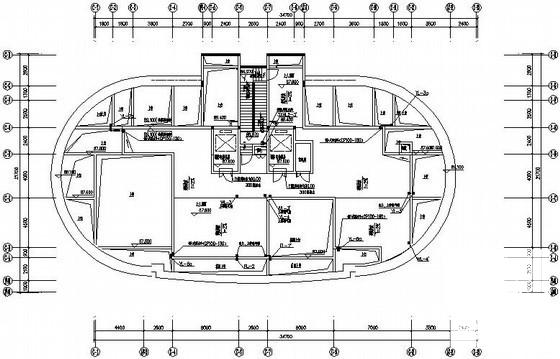

屋顶层平面图

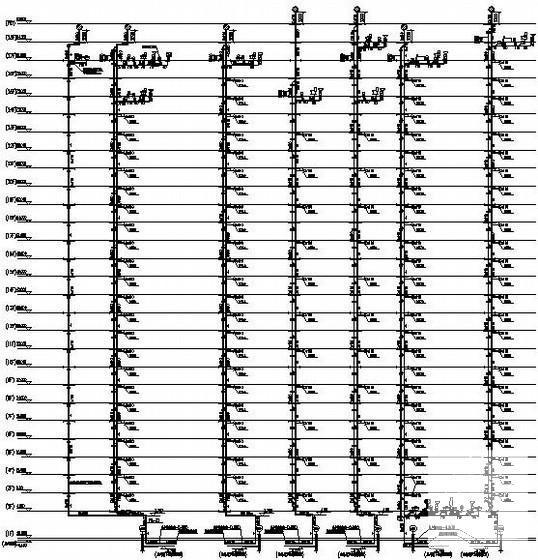

排水系统原理图

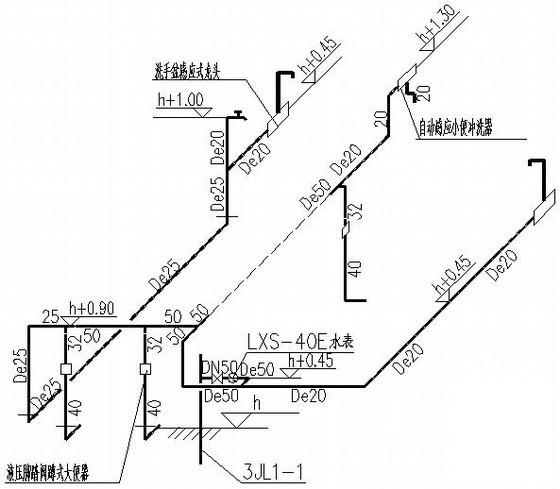

卫生间给水支管轴测放大图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
