一份25层花园住宅楼给排水CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：25层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
• 供水方式：市政供水
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 项目所在地：广东

附件详情

• 给排水设计总说明及图例

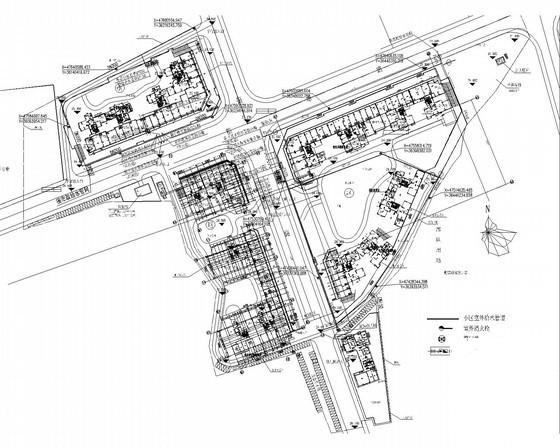

• 给水总平面图
• 消防给水系统图
• 地下室给排水平面图
• 地下室自喷给水平面图

附件详情

该项目为广东某花园住宅楼给排水施工图纸，由两栋25层单元式塔楼住宅以及一层裙楼商业网点、设备房等组成，建筑高度为77.8米。属高层普通住宅楼。
设计内容：生活给水系统、生活排水系统、雨水系统、室内消火栓系统、自动喷水灭火系统、气体灭火系统。水源来自市政给水管网，生活污水最高日排水量186m /d，最大时排水量19.4m /h。 屋面、阳台设雨水管有组织排到室外散水沟或雨水井。屋面雨水斗采用钢制87型雨水斗。室内消火栓用水量：20L/s，室外消火栓用水量:15L/s，火灾延续时间为2h（室外），2h（室内）。
，共18张图纸。

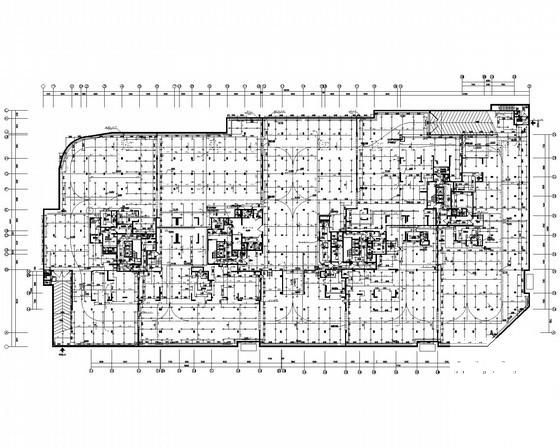

地下室自喷给水平面图

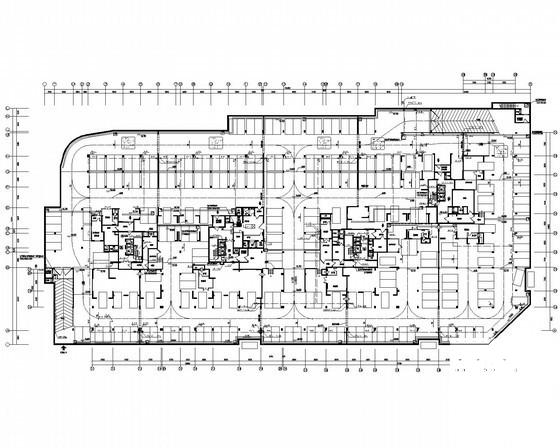

地下室给排水平面图

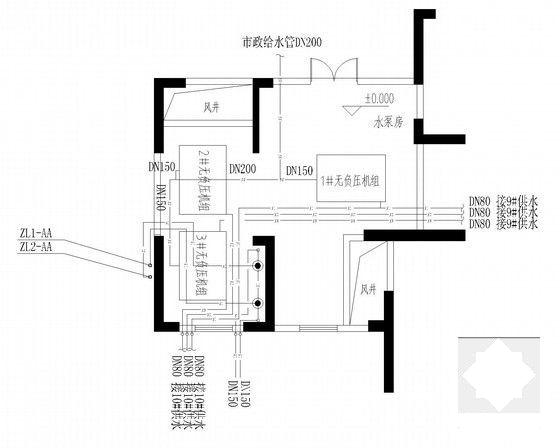

泵房平面图一

天面层给排水平面图

给水系统图

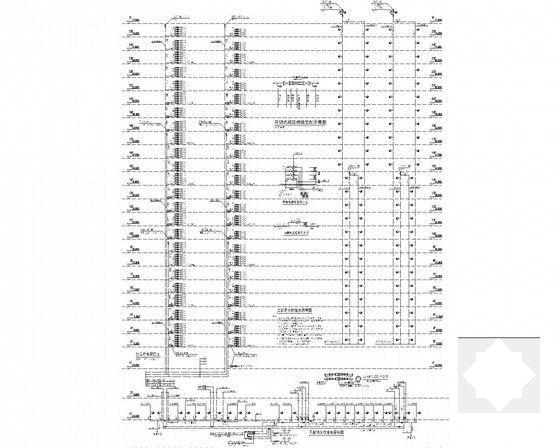

室内消火栓系统图

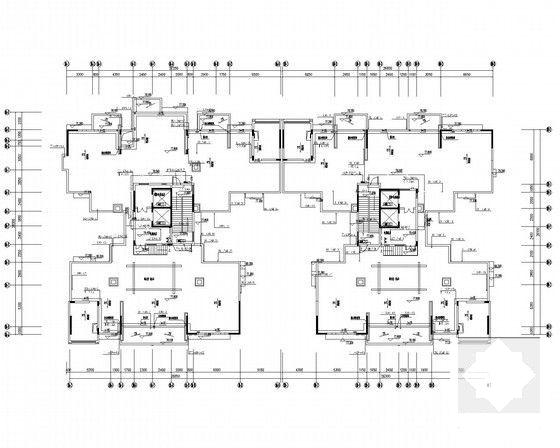

9#A标准层自动喷淋布置平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
