一、项目概要及设计范围
本项目位于山西沁水县，总占地面积6560平方米，总建筑面积14276平方米，其中地上建筑面积约9517平方米，地下建筑面积约4759平方米。建筑高度23.80米（结构中心点），地上四层，地下一层。本项目消防按多层展览
建筑设计
。该资料范围包括红线内的给水排水、消防等管道系统以及灭火器配置设计。
二、系统设计
本项目设有给水系统、热水系统、污废水系统、雨水排水系统、消防系统（含多个系统）等，并配置灭火器。
1.给水系统：
1.1 水源：根据业主提供的资料, 该项目从基地南侧的新建西路上引入1路DN150进水管，在基地内成环布置，供室内外消防、生活用水，市政水压最低供水水压为0.17MPa。
1.2 生活给水系统供水方式：市政水压为0.17MPa，地下室、一层由市政直接供水；二层及以上楼层采用“市政管网——生活水箱——变频泵——用水点”的供水方式，地下室水泵房内设生活水箱一只（有效容积为18吨），并设置一套变频泵组，两用一备。
1.3 屋顶冷却塔补水、屋顶消防水箱供水方式：由生活变频泵组加压供给，冷却塔补水贮水量与生活水箱合用（共计18吨）。
2.热水系统：
2.1 热水供水范围：各楼层卫生间洗手热水。
2.2 供水方式：各楼层公共卫生间内设置6L容积式电热水器(1.5Kw)，电热水器必须带有保证使用安全的装置。
... ...
三、图纸展示

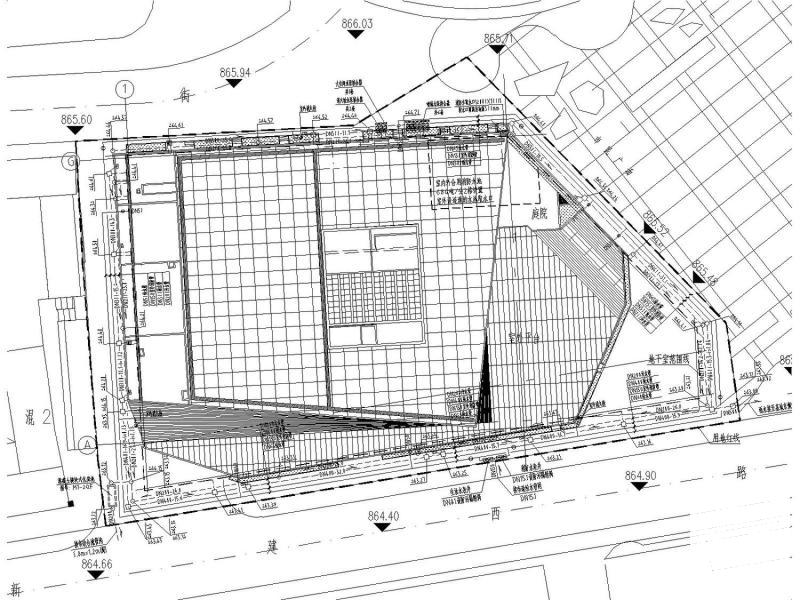

给排水 消防总
平面图

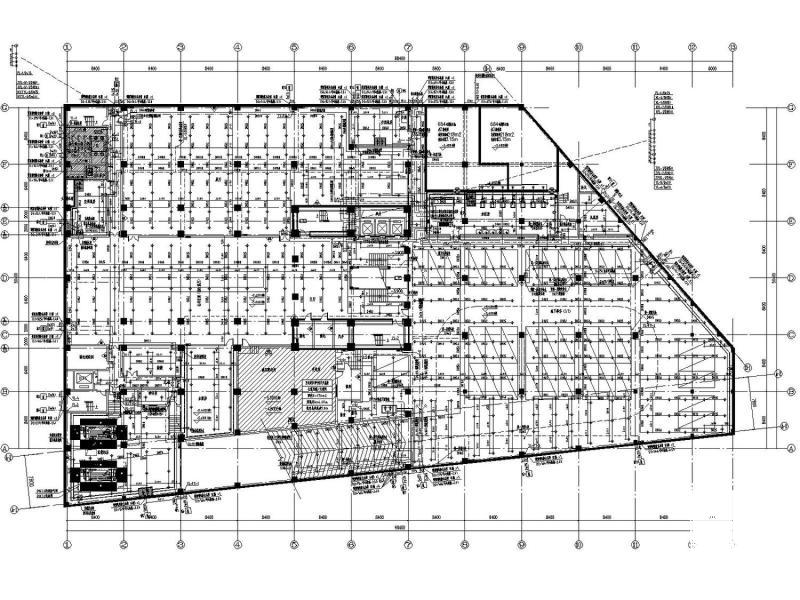

地下一层给排水平面图

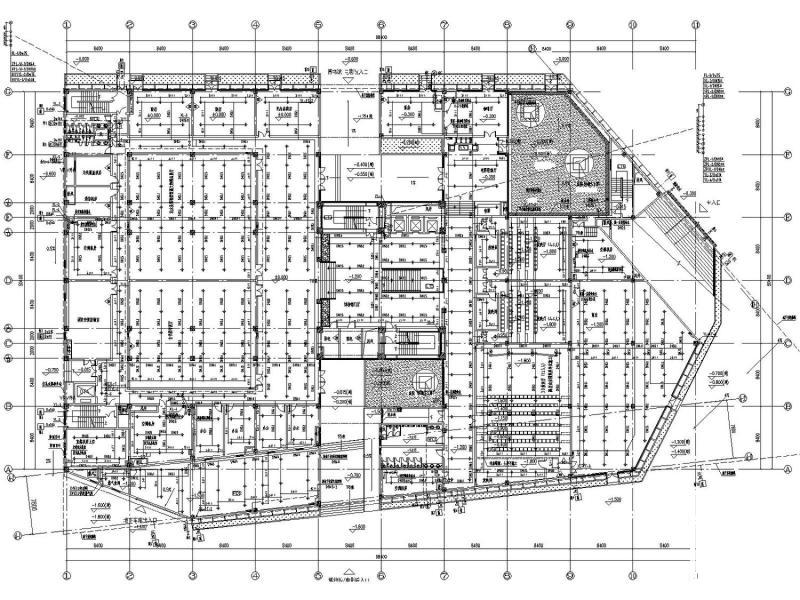

一层给排水平面图

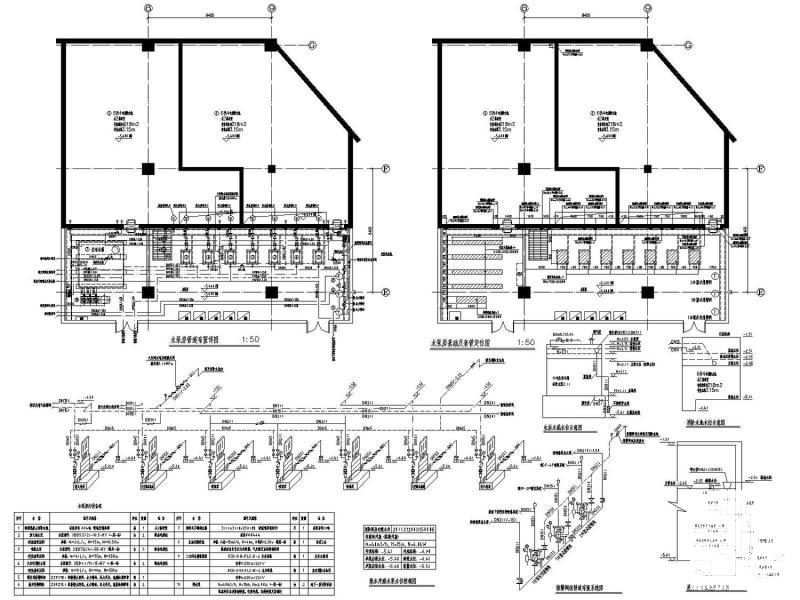

水泵房、水箱间、变电所详图

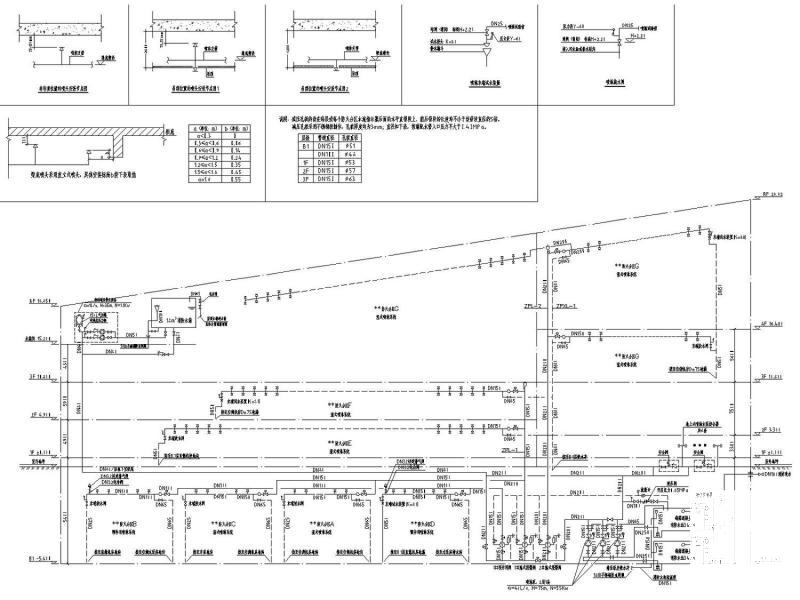

自动喷淋系统图

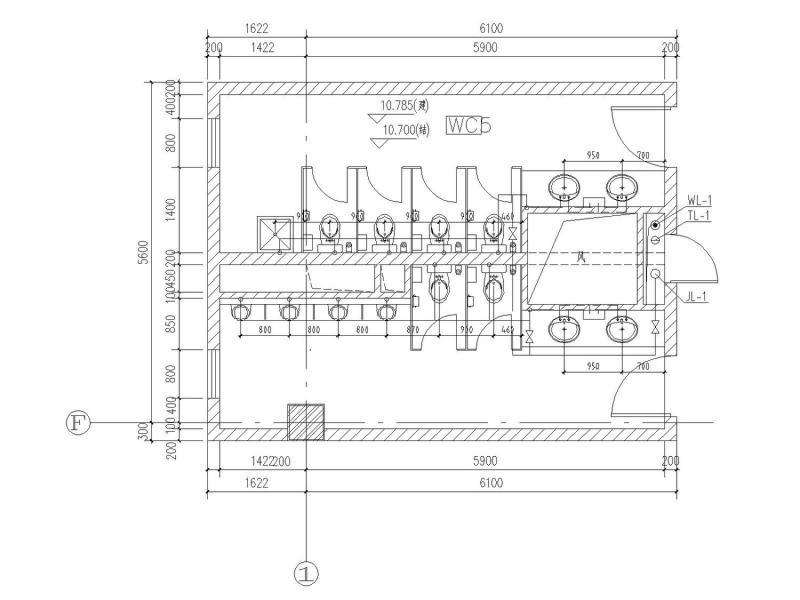

卫生间详图
