设计说明：有
-
建筑类别：住宅
-
建筑高度：多层建筑
-
建筑面积：28951平方米
-
地上层数：3.5层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：26张
-
设计年代：近代
-
设计内容：通风,采暖
-
冷热源：市政热网
-
水系统：双管制,异程式
-
送风方式：散流器送风
-
项目地址：山东
附件详情
-
设计施工说明书
-
5~8#采暖平面图
-
15~18#采暖平面图
-
管道井大样图
-
排烟机房大样图
-
采暖系统图
-
......
附件详情
一、项目概要：
5#~8#、15#~18#楼为低层住宅楼,地下 1层，地上 3.5层（顶层局部有跃层）。地上3层均为住宅，地下一层为住宅、地下汽车库及配电室、排烟机房等设备用房。总建筑面积为14378.93平方米，建筑高度为 13.50米......
二、采暖系统：
1.采暖热源为市政热力，经小区换热站换热后向小区提供热媒为60/50°C的低温热水，小区各单体建筑采暖，采暖系统换热、循环及定压补水等均由换热站解决。
2.采暖系统形式：户内采用低温热水地面辐射供暖系统，户外采暖立管为下分双管异程式系统......
三、通风系统：
1.配电间、弱电间设机械排风，配电间换气次数8次/小时，弱电间换气次数4此/小时。
2.地下一层采用机械送（兼补风）排（兼排烟）风系统，车库入口采用自然补风。排烟量按换气次数不少于每小时6次计算，补风量不小于排烟量的50%，排烟口距防烟分区最远点水平距离不大于30米。
3.住宅厨房采用直排式防串烟、防倒灌排风道......
编制于2012年 图纸共26张

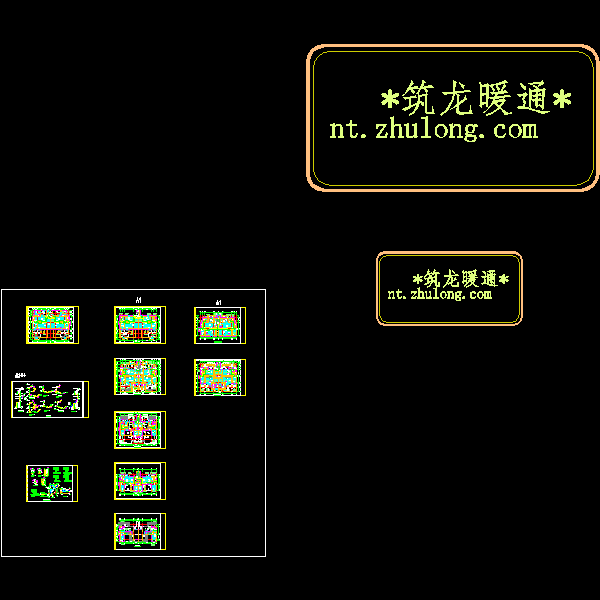

采暖系统图

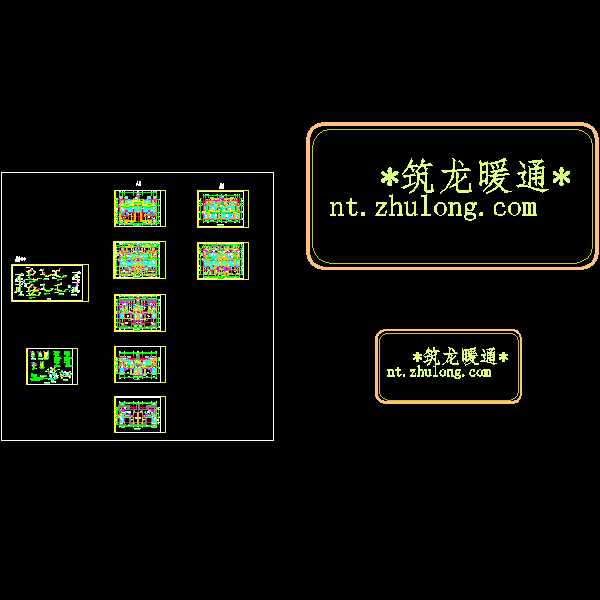

管井、排烟机房大样图

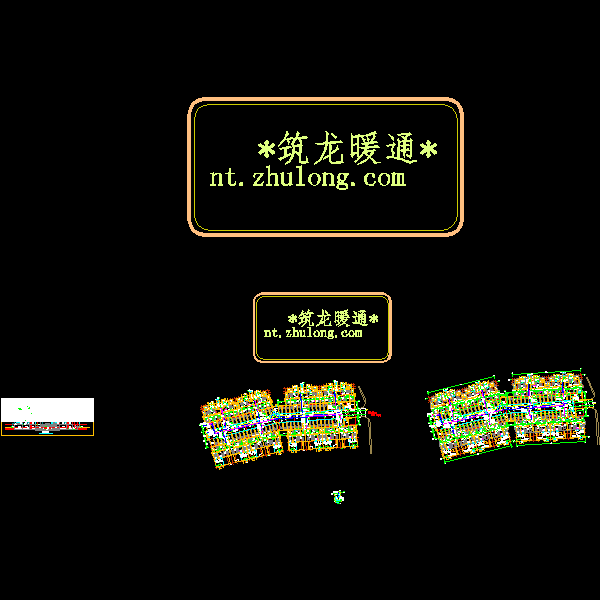

地下一层采暖平面图

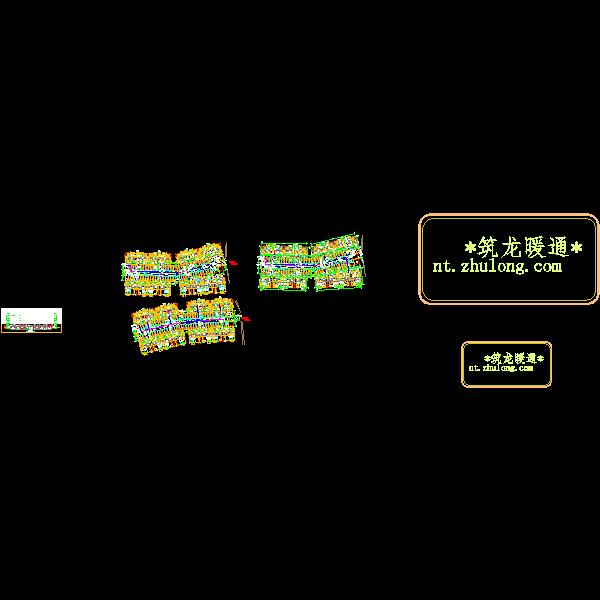

暖-15#~18#_t3.dwg
暖-15#~18#楼车库_t3.dwg

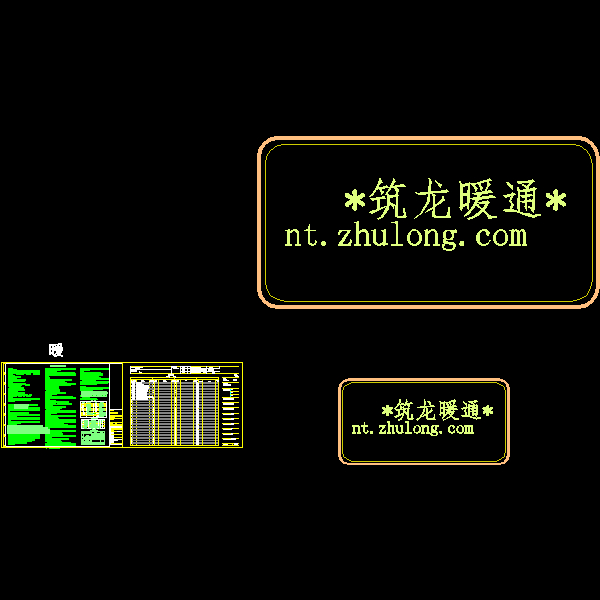

设计说明_t3.dwg

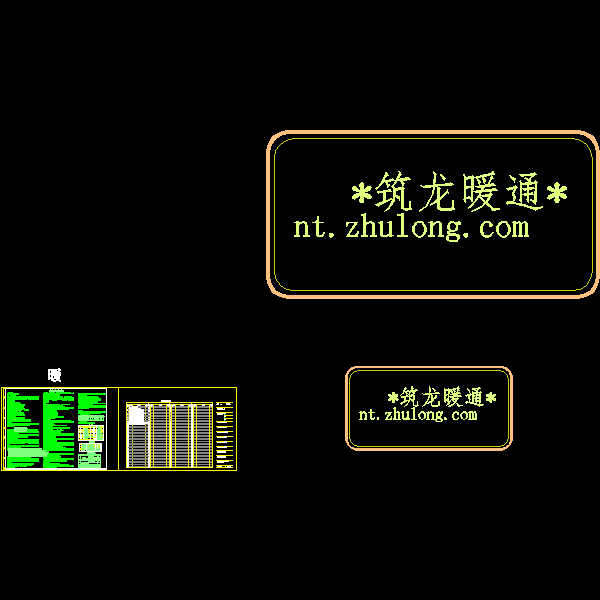

5-8设计说明_t3.dwg
暖-5#~8#_t3.dwg
暖-5#~8#楼车库_t3.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
