小区高层住宅楼给排水施工图cad
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：7层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统,机房排水
- 消防设计：室内消火栓系统
- 供水设备：高位水箱
- 供水方式：市政供水,高位水箱供水
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：10
- 大样节点：厨房,卫生间
附件详情
漳州某小区住宅楼给排水图纸
出图日期：近代.1
共19张图纸
设计范围:
建筑室内给排水设计.
工程概述:
本建筑一层为自行车库店面,夹层为店面住宅,二至五层为单元式住宅,六跃七层,屋顶设有露台层.屋面相对标高为25.90m.
本建筑耐火等级为二级.
生活给水系统:
水源: 市政自来水.市政供水压力为0.30MPa.
系统: 一~四层采用市政直接供水;五层以上由屋顶水箱供水,屋顶水箱利用市政管网用水低峰期进水,水箱通气管.溢流管的喇叭口所设铜丝网网罩,网孔为14~18目..水表设于各层楼梯间休息转台消火栓下,一户一表.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

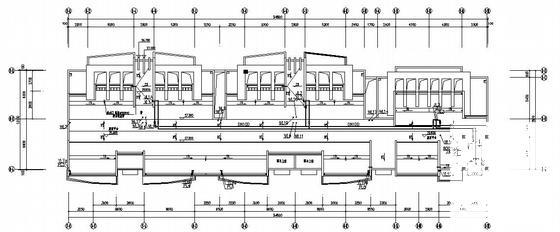

住宅楼给排水施工图 - 1 -

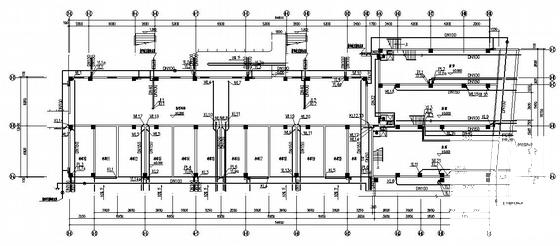

住宅楼给排水施工图 - 2 -

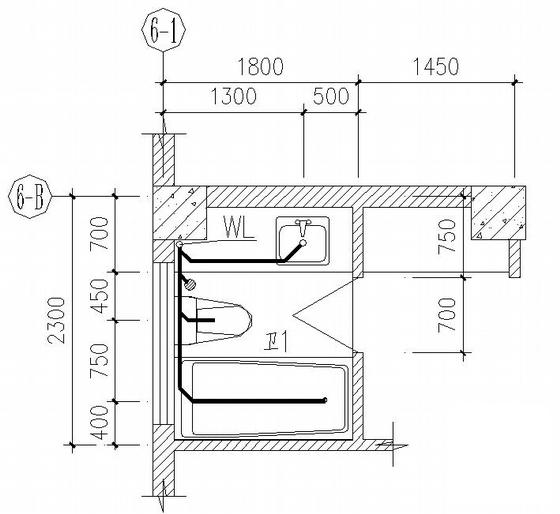

住宅楼给排水施工图 - 3 -
住宅楼给排水施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
