5层办公大楼暖通空调CAD施工图纸.dwg

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑面积：21959平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计内容：空调,通风,采暖,冷热源
• 冷热源：水地源热泵
• 空调系统：全空气系统
• 水系统：双管制,异程式

该附件为五层办公大楼暖通空调施工图，25张。

三、空调系统设计

1.项目概要

(1).该项目由地下一层、地上五层组成的多层建筑。(局部地下室为人防,由专业院负责战时的设计)

(2).总建筑面积:21959平方米，(其中地上部分:13152平方米)，建筑总高度:23.95m

(3).总冷负荷:2000KW

总热负荷:1000KW

冷耗指标:0.146KW/m

热耗指标:0.08KW/m

(指标中的建筑面积已扣除地下车库及设备用房的面积)

2.空调冷热源

(1)该项目经初步设计评审确认:空调冷热源采用地源热泵主机与辅助冷却塔相结合的空调形式,其中地源热泵系统按冬季热负荷确定地埋管数量,夏季通过冷却塔将多余热量排除。

图片展示：

空调水系统原理图

地下室空调管道

空调分水器

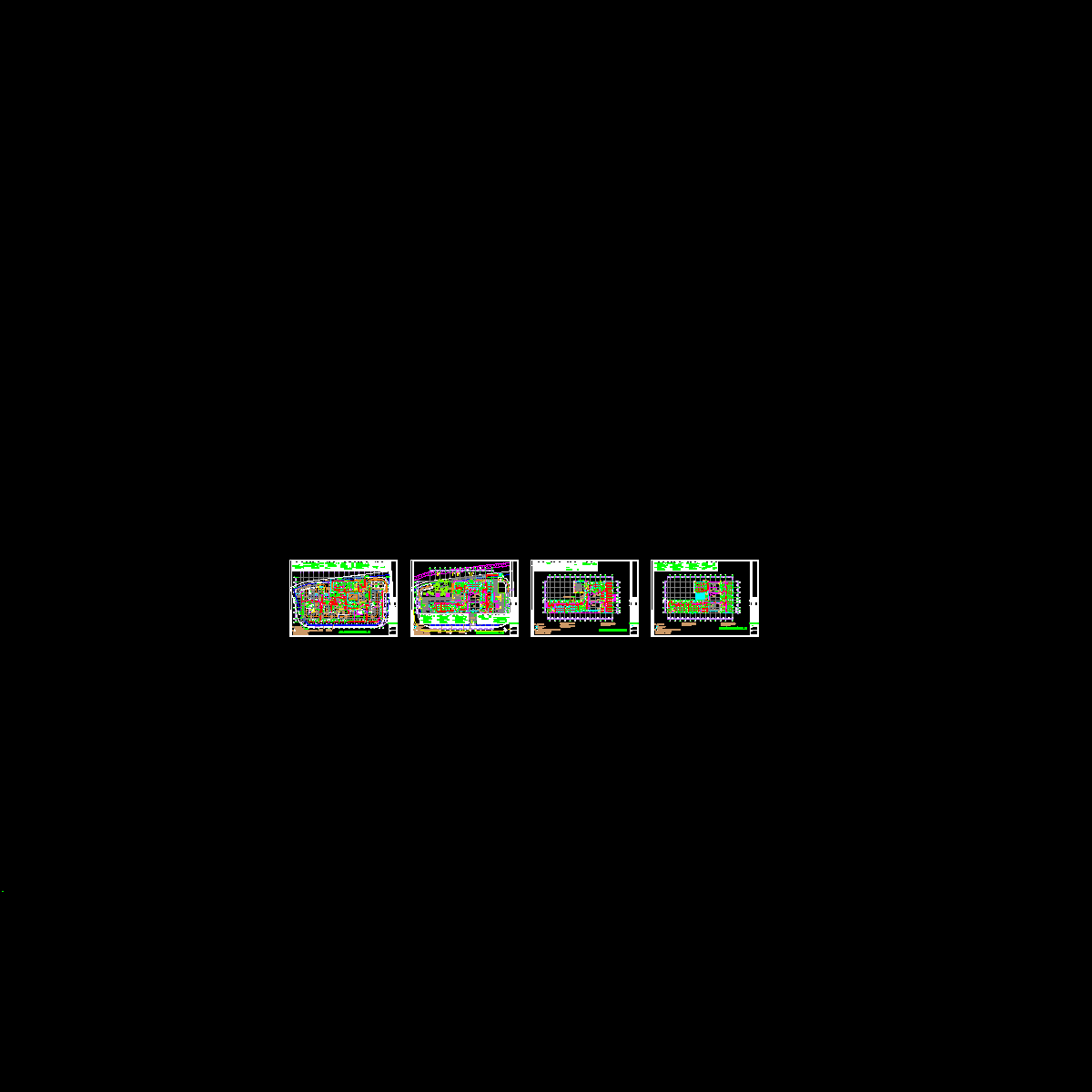

屋顶平面空调及通风系统布置图

自用办公楼-1～3f.dwg

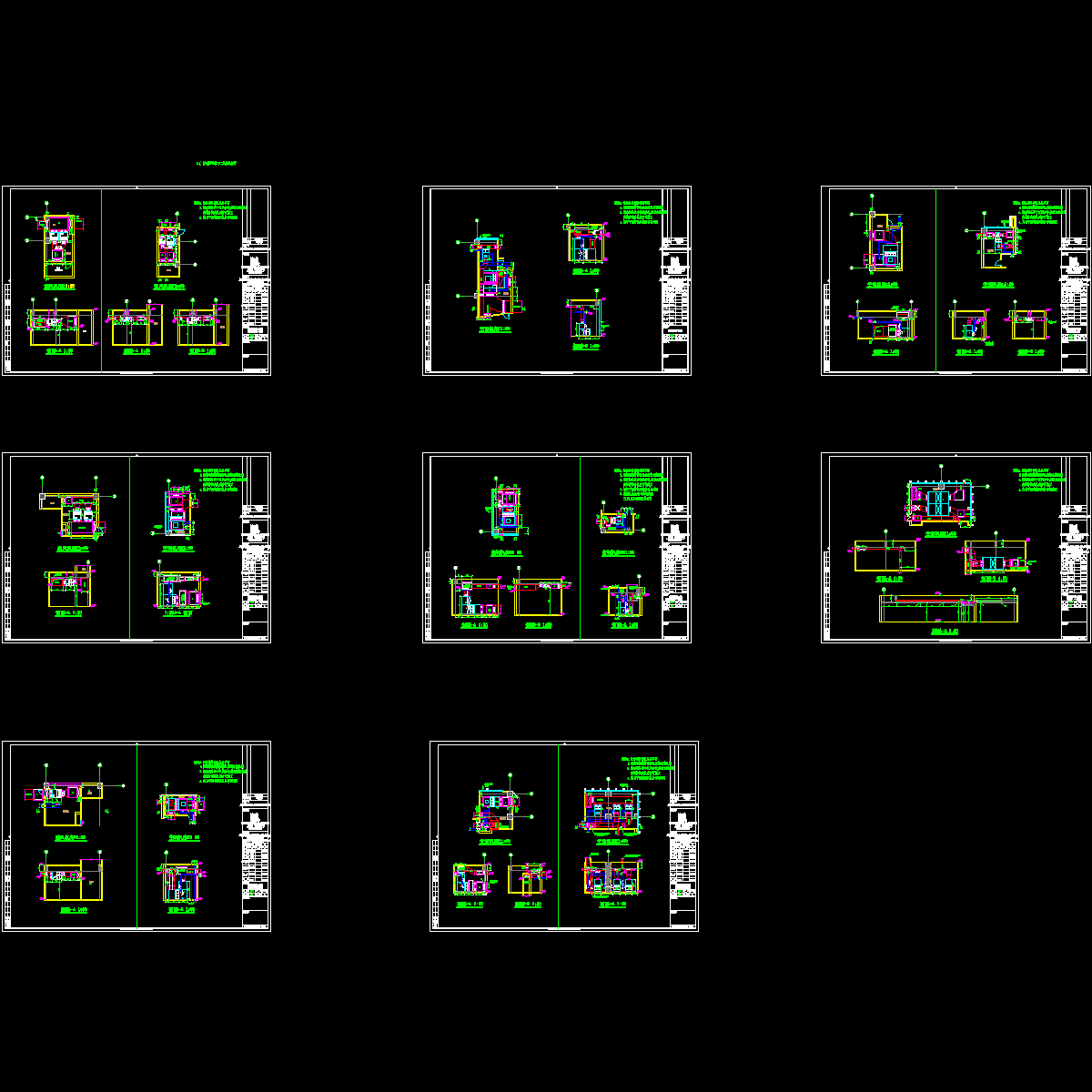

自用办公楼机房详图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
