电影院暖通空调 排烟CAD施工图纸(dwg)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：娱乐
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 项目地址：广东

一、项目概要

该项目为广州xx电影院xx店室内装修工程。

本院负责设计该项目的空调系统和消防排烟。

二、设计依据

通风及防排烟系统设计

1.卫生间设置机械排风,换气次数≥10次/h,更衣室、仓库换气次数≥5次/h,垃圾房换气次数≥10次/h。

2.放映机房设排风系统,放映机排风管上设有防火阀,待放映机型号确定安装就位后再安装放映机排风支管,具体布置甲方自理。

空调系统设计:

1.电影厅、大堂采用集中式全空调系统,办公室区域及走道区域采用半集中式空调系统。

2.空调冷热源采用模块化空气源冷水机组,置于屋面,具体位置甲方自理,热源由甲方提供。

3.风管制作与安装

1).该项目所有标高均为相对标高,标高以米计,标注尺寸以毫米计,风管贴梁底安装。

2).所有的水平和垂直风管必须设置支吊架,做法详见08K132,并在支吊架间镶以软木垫,测量口位置做法见06K131。

3).空调风管采用镀锌钢板,本系统为低压系统,镀锌钢板厚度1mm,保温采用30mm单面铝箔离心玻璃棉保温,其制作和安装严格按照行业标准和国家施工及其验收规范执行。

4).安装调节阀,蝶阀等调节配件时,必须注意将手柄配置在便于操作的部位。

5).安装防火阀时,应对其外观质量和动作灵活性.可靠性进行检验,防火阀的安装位置必须与设计相符,气流走向必须与阀体标志的箭头一致,严禁反向,必须单独配置支.吊架。

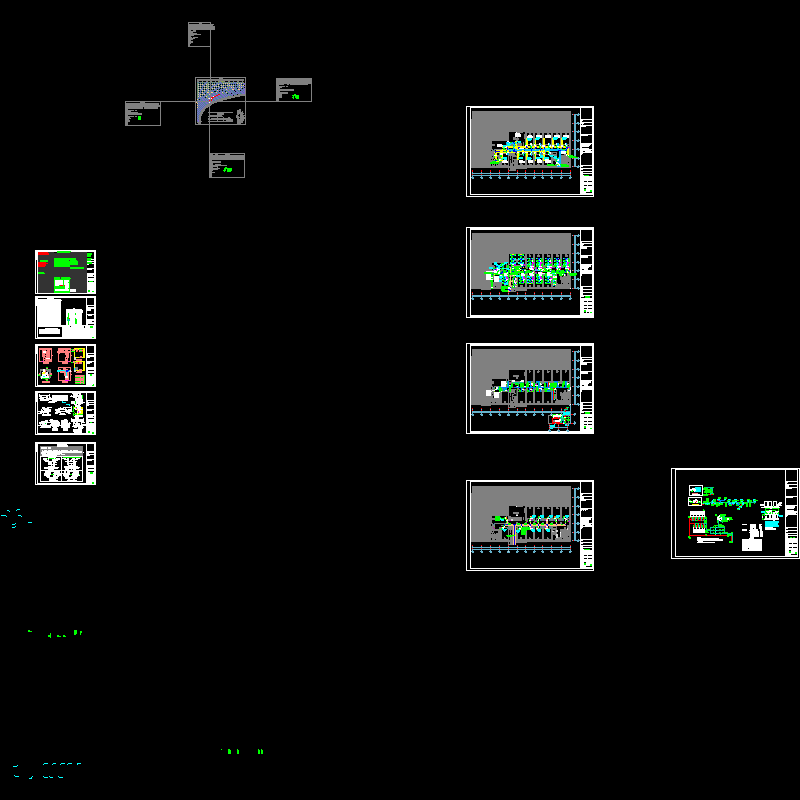

三、图纸展示

空调冷热水流程图

消防排烟平面图

空调风管平面图

空调水管平面图

夹层排风平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
