14万平超高层写字楼暖通空调全套设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公,酒店,娱乐,餐饮
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:140000平方米
  • 建筑地上层数:32层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 采暖系统:其它
  • 水系统:双管制,四管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:山西

附件详情

  • 设计施工总说明
  • 设备材料表
  • 空调水系统图
  • 采暖通风平面图
  • 加压送风系统图
  • 空调水系统图平面图
  • 施工设计图

附件详情

一、项目概要
1、该项目为某房地产公司开发的两栋楼盘,建筑群涉及酒店商业,宴会厅,休闲娱乐(KTV和酒吧),会议中心,办公和大活动室,附属用房和设备用房......
2、建筑类别:1#楼为一类超高层民用公共建筑,2#楼二类民用公共建筑.建筑面积146282.91m2,建筑高度:1#楼:144.65m,2#楼:27.8m。
二、设计内容
1 、空调冷热源:夏季供回水温度为7/12℃冷水,冬季供回水温度为55/45℃。
2、空调水系统:冷热水系统采用自动定压补水机组定压补水。客房部分为四管异程式系统,其余采用两管制异程系统。供水分三个区......
3、空调风系统:采用风机盘管加新风系统。新风机组入口处电动阀与机组连锁,机组停止运行时阀门关闭......
4、防排烟系统:本建筑的防烟楼梯间、消防电梯合用前室,防烟楼梯间前室,防烟楼梯间设有加压送风的防烟系统。卫生间均设风量200m3/h带逆止阀的卫生间通风器......

,图纸共40张。


采暖通风图

空调水系统图

施工系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

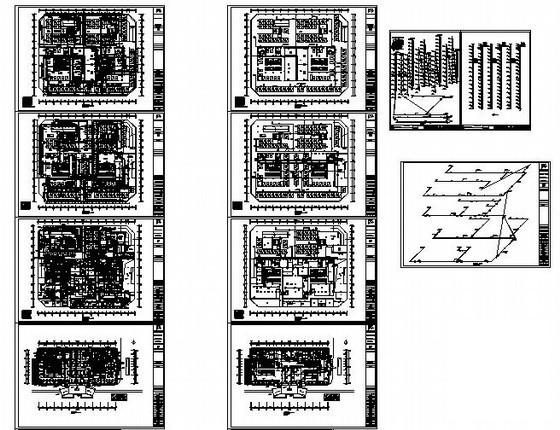

  • 暖通空调设计图纸 - 1
    暖通空调设计图纸 - 1

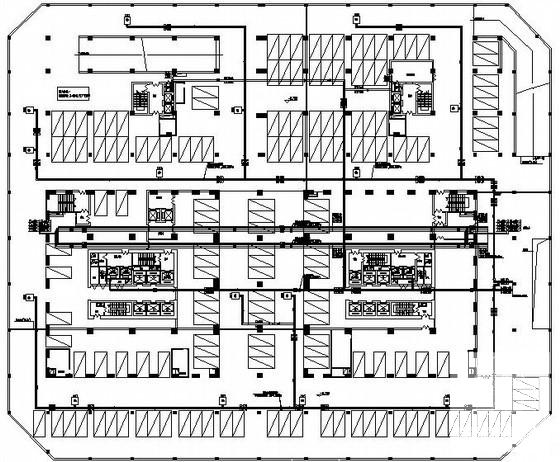

  • 暖通空调设计图纸 - 2
    暖通空调设计图纸 - 2

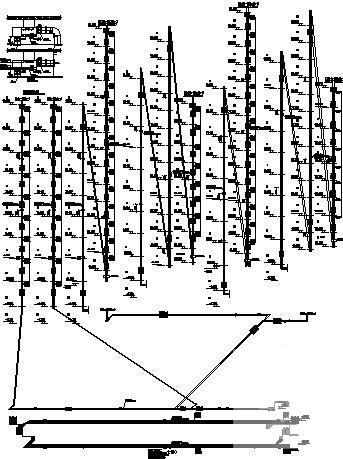

  • 暖通空调设计图纸 - 3
    暖通空调设计图纸 - 3

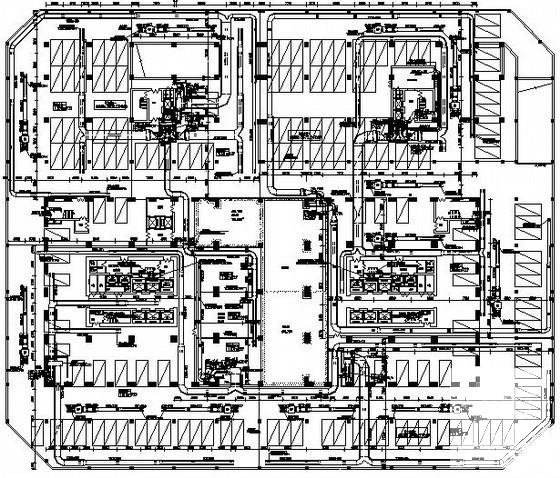

  • 暖通空调设计图纸 - 4
    暖通空调设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
