5层大型文艺会展中心空调通风设计CAD施工大样图(顶级设计院)(压缩式冷水机组).dwg

kangkang · 发表于 2021-1-4 21:20:26

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：文化,其他
建筑高度：多层建筑
建筑面积：69612平方米
地上层数：5层
地下层数：1层
图纸设计深度：施工图
参考图纸：46张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,动力,机房
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
全空气系统：定风量
水系统：复式泵,定流量,双管制,四管制,异程式
送风方式：侧面送风,散流器送风,孔板送风,条缝送风,旋流风口送风,其他
节点大样：集分水器
项目地址：江苏

附件详情

资料目录
施工图设计说明
图例
主要设备及材料表

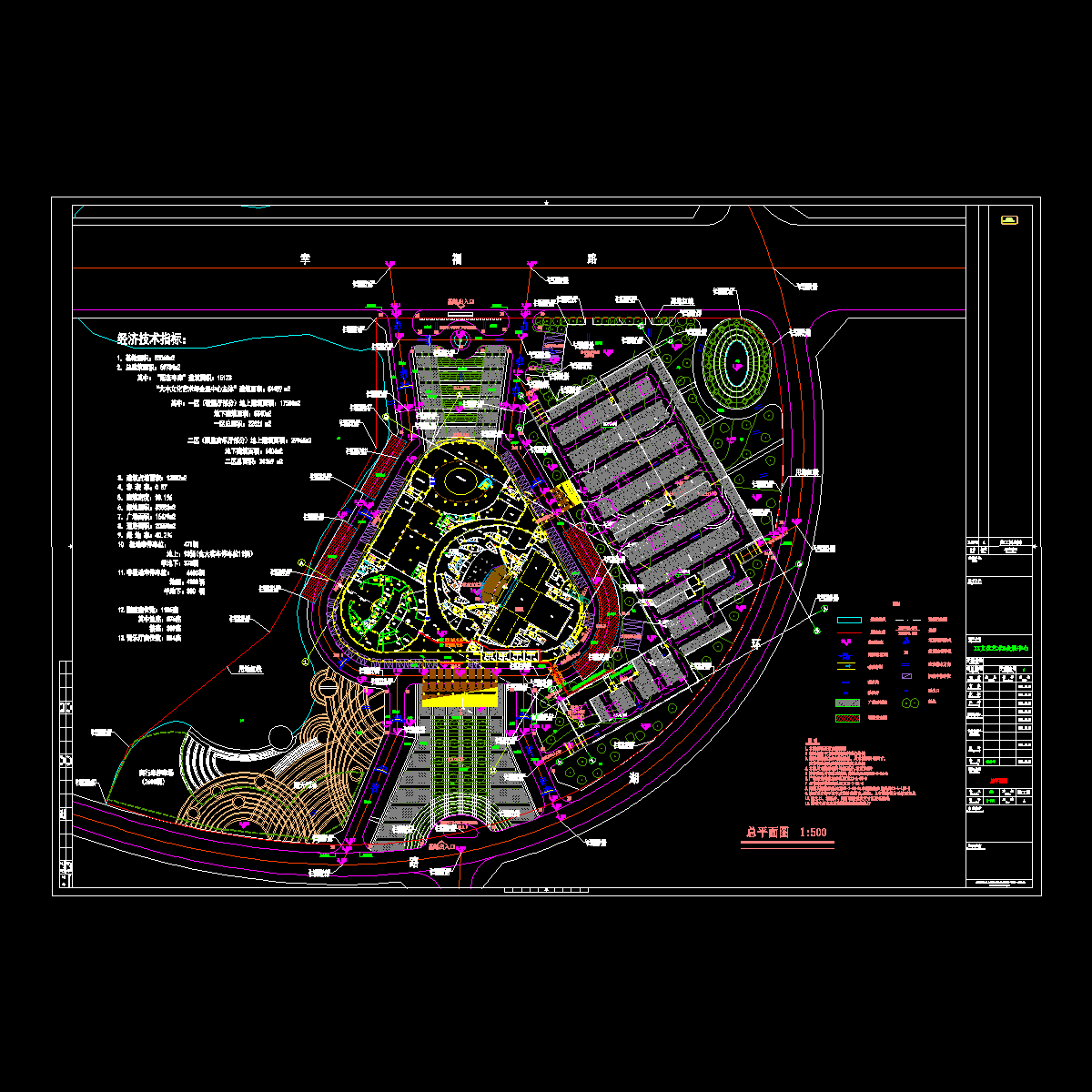

总平面图
空调风系统布置图
空调水系统布置图
空调机房平剖面详图
屋面空调系统剖面图
通风机房平剖面详图

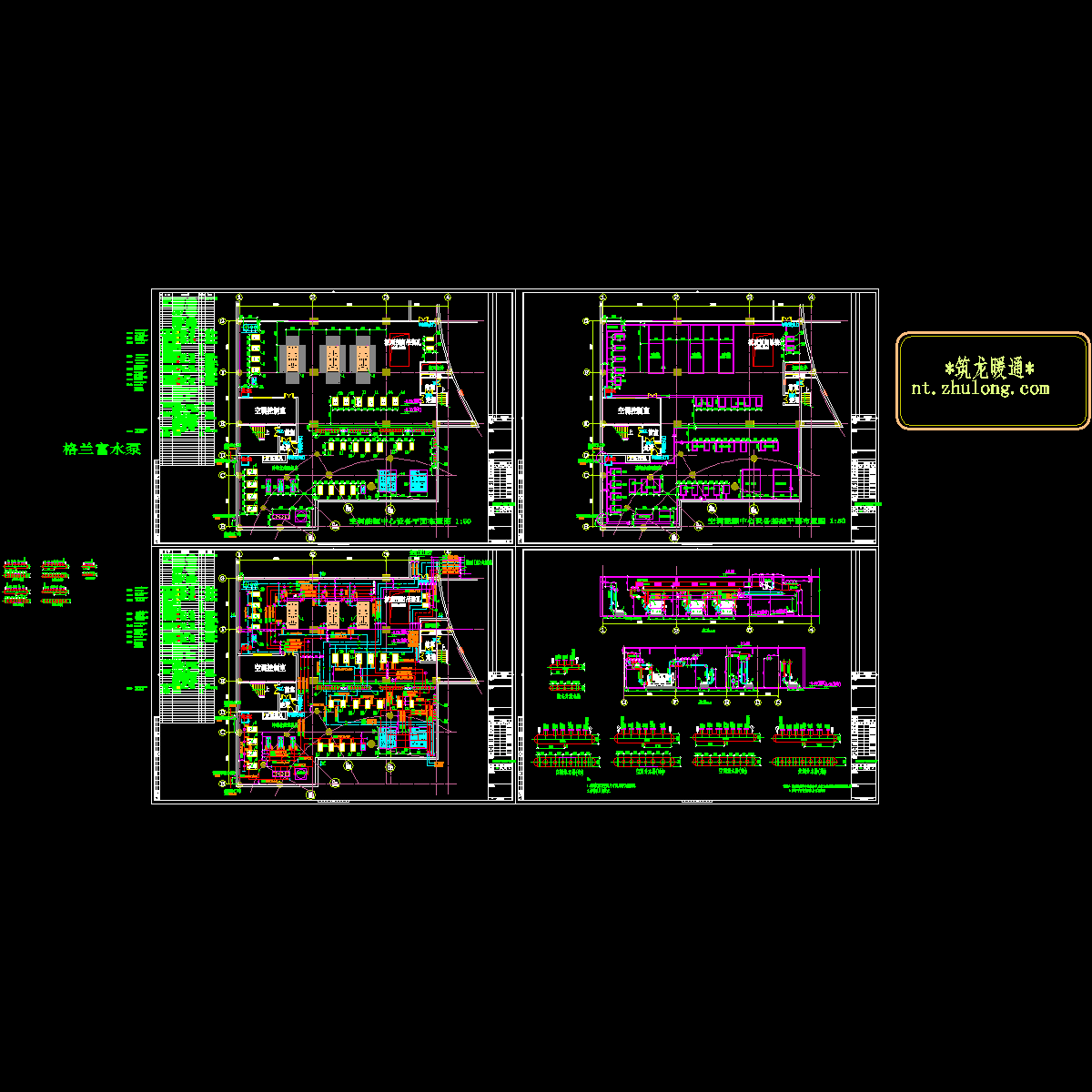

空调能源中心设备平面布置图
空调能源中心管道平面布置图
空调能源中心设备基础平面布置图
空调能源中心管道布置详图

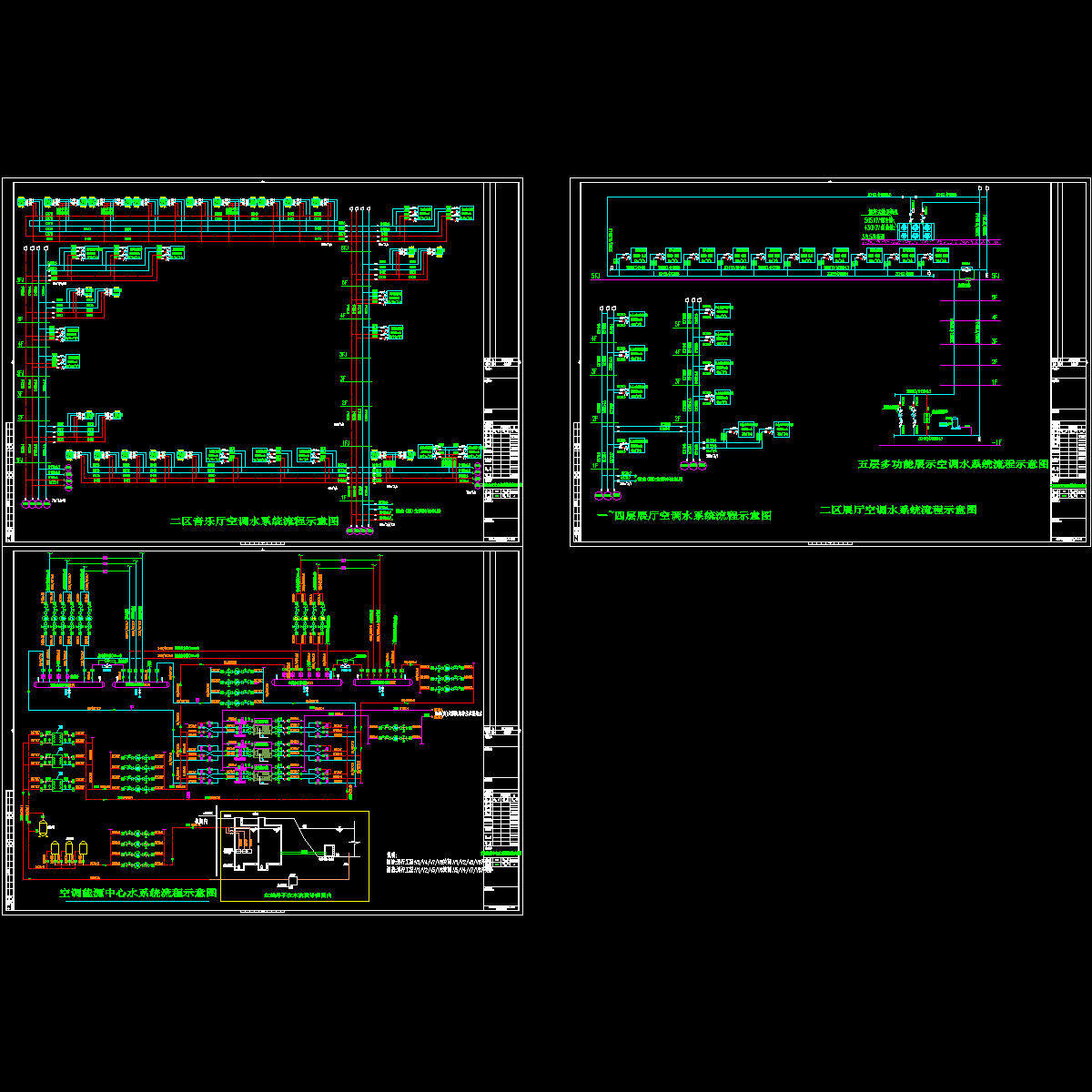

空调能源中心空调水系统原理图
音乐厅空调水系统流程示意图
展厅空调水系统流程示意图

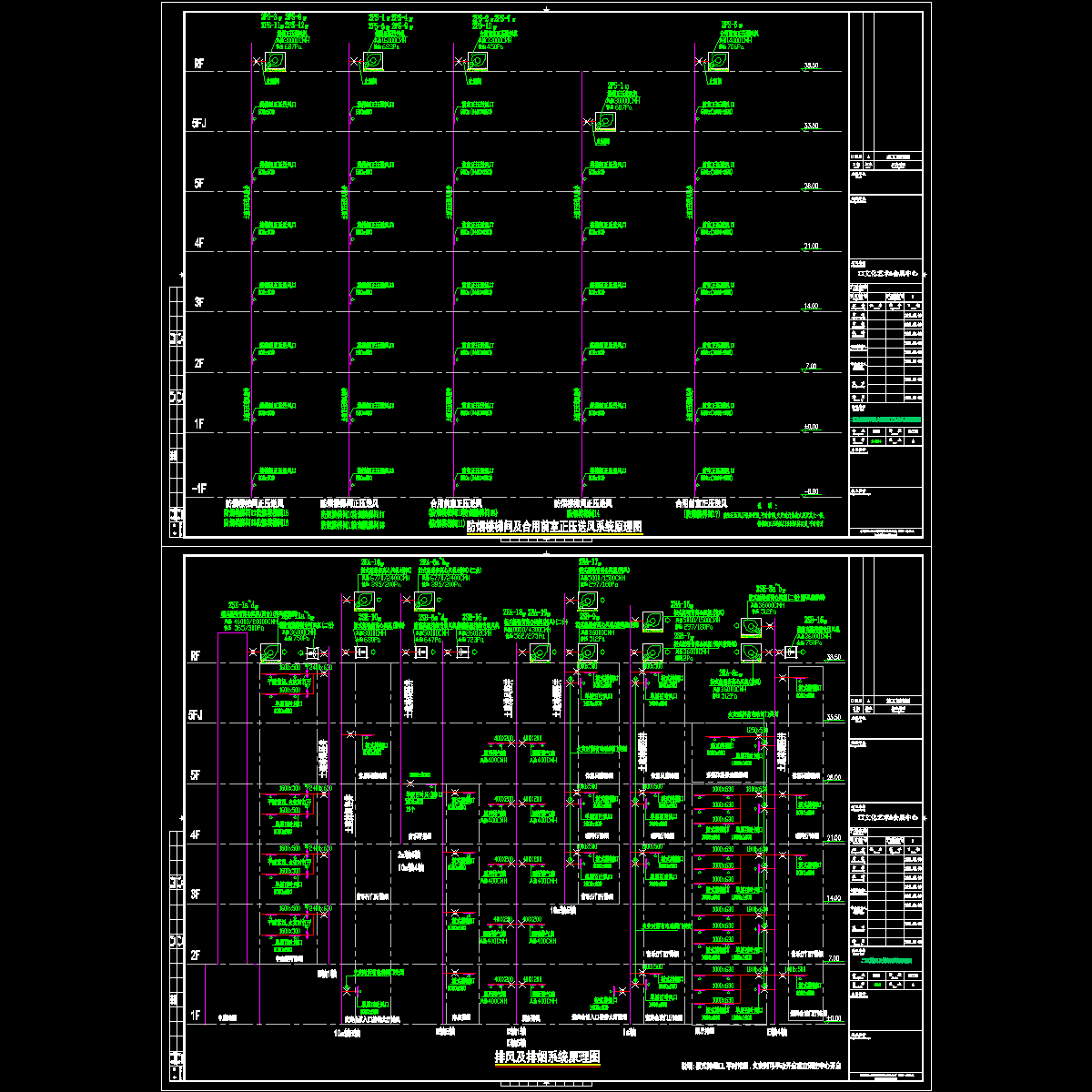

防烟楼梯间及合用前室正压送风系统原理图
排风及排烟系统原理图
燃气真空热水机房施工说明
热力系统图
燃气真空热水机房平面设备及管道布置详图
燃气真空热水机房通风平面及剖面图
燃气真空热水机房设备基础平面布置图
地下车库自然通风平面图

附件详情

稿件为江苏某大型文化艺术会展中心空调通风设计施工图纸；由国内某顶级设计院设计。该项目由大剧院、展厅和音乐厅及半地下车库组成,其中半地下车库是单独设置在室外绿化下。大剧院部分为一区，由地下一层地上五层组成的高层建筑。建筑高度为35.0米音乐厅和展厅合称二区，由地下一层地上五层组成的高层建筑。建筑高度为38.5米半地下车库为三区，是由汽车库，自行车库和燃气真空热水机房组成。总建筑面积69612m2。

设计范围：该工程二区和三区的空调、通风、防排烟设计，以及燃气动力系统设计。包含冷热源机房设计。

空调风系统设计：
（1）音乐厅：空调系统送风量为50000m3/h。音乐厅观众席的送风方式为座位下送方式，每个座位的送风量为45m/h，送风柱内气流流速为1m/s，送风孔风速为≤0.25m/s。演奏区由于声学要求故采用墙下侧条形风口低速送风，回风采用观众厅后侧下回方式。
（2）一~五中庭及展厅采用带热回收的全空气定风量低速系统。送风方式采用条形风口侧送或下送以及旋流风口上送等形式，回风采用上回或侧墙下回等方式。
（3）五层多功能贵宾接待厅由于层高较高且有圆形采光顶，故采用周边条形风口侧送及侧墙下回风的气流组织。
（4）一~五层音乐厅回廊：音乐厅回廊每层单独设置空调机组，空气处理机组（AHU）带有混合、过滤、冷却去湿、加热、湿膜加湿、风机、等功能段的组合。过渡季节可实现50%全新风运行。送风方式采用旋流风口上送,回风采用侧墙百叶方式。
（5）五层及夹层中小贵宾接待室采用风机盘管加新风系统。
……

编制于近代年，图纸共46张。
