一份5层教育研究院空调通风及防排烟系统设计CAD施工图纸（节能环保设计）(建筑面积)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：15518平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：空气调节器
• 采暖系统：散热器供暖
• 送风方式：散流器送风
• 项目所在地：浙江

附件详情

一、项目概要：

该项目为某研究院项目研究中心2#楼，建筑面积为15518平方米 。建筑层数为地上五层，地下一层；建筑高度为25.8m；建筑消防高度为22.8m。建筑耐火等级地上为二级...

二、空调系统：

1.冷热源：本建筑空调冷热源采用VRV智能化中央空调+新风系统...

2.风系统：采用室内机加新风系统...

三、通风排烟系统：

1.通风系统：设机械排风系统，排风量分别按换气次数8次/h、4次/h计算确定...

2.防排烟系统：设机械排风系统(兼做机械排烟)、无自然排烟条件的内走道按小于500m2面积设置防烟分区，排烟量按60CMPH/m2计算...

一层冷媒管及凝结水管平面图

二层风管平面图

二层冷媒管及凝结水管平面图

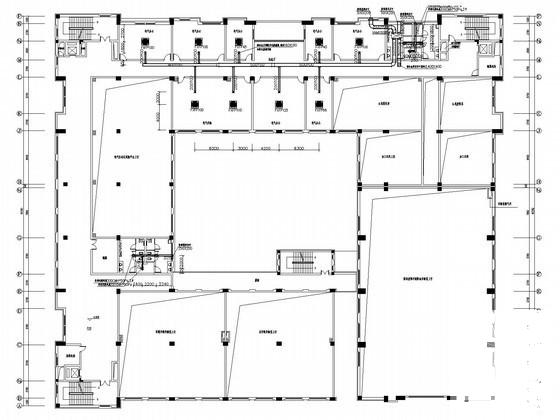

第 1 张图

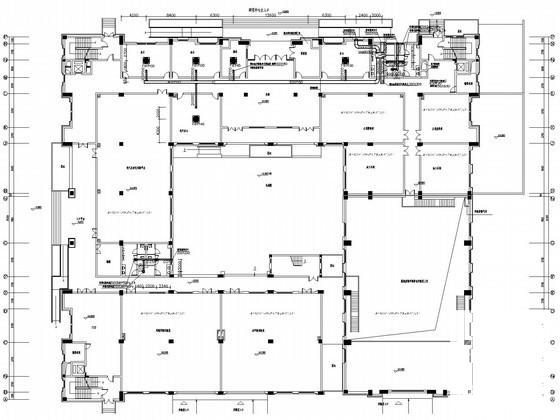

第 2 张图

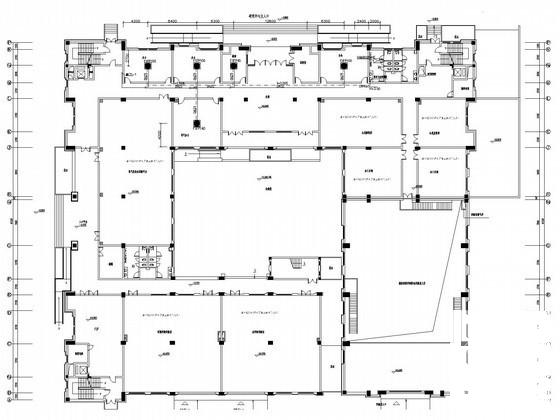

第 3 张图

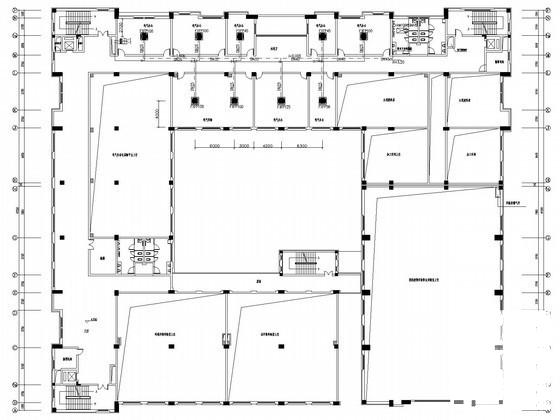

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
