分享一套13996平米住宅楼地下室通风及防排烟系统设计施工图纸(节能环保设计)

[复制链接]

0

主题

0

帖子

0

积分

超级版主

Rank: 8Rank: 8

积分
0
发表于 2020-2-19 23:22:53 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载


图纸内容包含设计施工说明、设备材料表、空调通风平面图、空调水管平面图、机房平面图、通风防排烟平面图等...

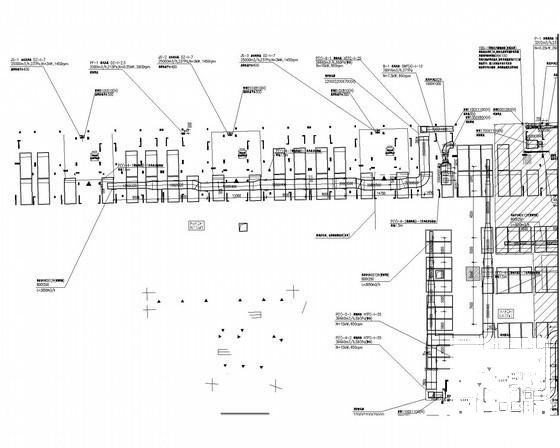

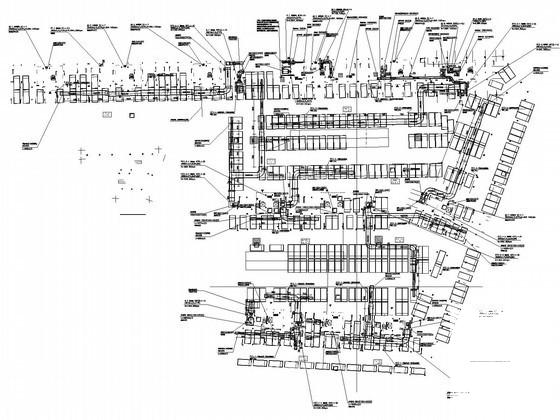

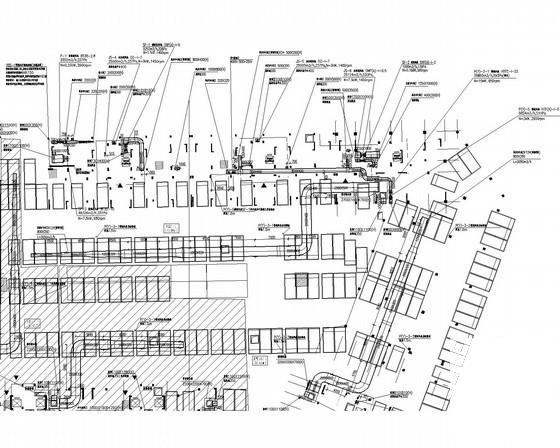

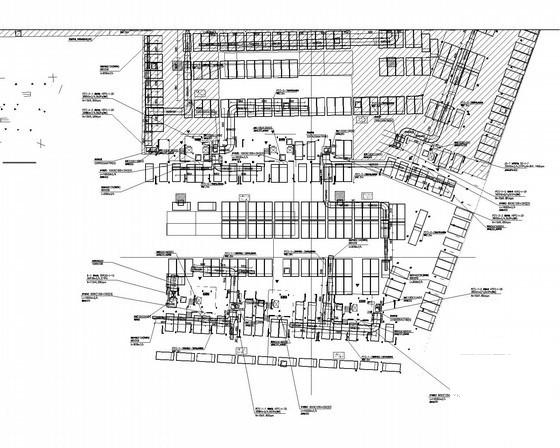

二、通风排烟系统1.通风系统:配电房换气次数为12次/h,水泵房换气次数为6次/h,走廊换气次数为6次/h、发电机房的换气次数为6次/h,储油间自然补风... 2.防排烟系统:地上部分:所有地上房间可开启外窗面积不小于房间面积的2%,采用自然排烟;建筑地上防烟楼梯间每5层可开启外窗面积不小于2平方米,且在该楼梯间的最高部位可开启外窗面积不小于1.0m2,采用自然排烟。地下部分:本工程地下室为五个防火分区,平时排风与消防排烟合用风机及管道系统;第二、三防火分区采用车道入口自然补风,第一、四防火分区采用机械补风... 地下一层通风防排烟平面图(A) 地下一层通风防排烟平面图(B) 地下一层通风防排烟平面图(C)


温馨提示:该资料由网友于2020-2-19 23:22:53上传分享,您可以下载该资料进行学习和参考,如有疑问,您可以在居住图纸专区发帖交流相关知识。

附件2099v115358248101505206800.rar

1.5 MB

售价: 100 积分  [记录]  [购买]  [充值]
