一份24层住宅楼及地下室通风排烟系统设计CAD施工图纸（人防设计）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：24层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计内容：通风,防排烟,人防
• 送风方式：散流器送风
• 项目所在地：浙江

附件详情

一、项目概要：
建筑层数：地下1层，地上最高24层....
二、通风排烟系统：
1.机械加压送风控制合用前室余压值为25~30Pa;防烟楼梯间为40~50Pa。
2.裙房一层面积大于100m2的房间采用自然排烟，其可开启外窗有效排烟面积不小于该房间面积的2%，且自然排烟口距该防烟分区最远点的水平距离不超过30米。
3.电梯机房设机械排风，自然进风，排风量按换气次数10次/小时计...

图纸共14张。

平时通风平面图

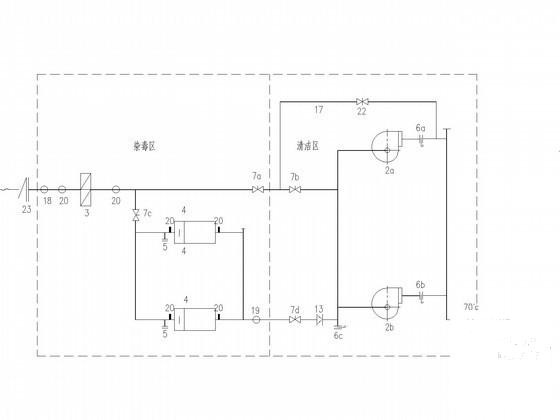

人防进风口部通风原理图

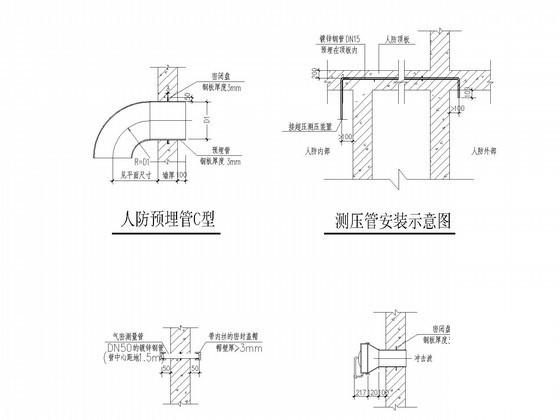

安装示意图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
