5层大型剧院建筑施工CAD图纸(框架剪力墙结构).dwg

hhjjkx12 · 发表于 2021-1-5 22:32:25

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

电影院规模：大型（801-1200座）
剧场规模：大型（1201-1600座）
结构类型：框架结构
建筑类别：影剧院
电影院规模：大型（801-1200座）
外立面材料：幕墙
幕墙类型：玻璃幕墙
剧场规模：大型（1201-1600座）
建筑结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
图纸设计深度：施工图
项目地址：福建
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑面积：29712平方米
用地面积：31511平方米
建筑高度：22.6m
地上层数：5层
地下层数：1层
效果图：无

附件详情

1、该项目位于福州市xxx场南侧，南临规划中的海底路、西临广达路、总用地面积为3.15公顷，总建筑面积为29712m2。包括一个1412座的大剧院及相关设施，一个多功能剧场(476座)及相关设施，一个会议、多功能厅,艺术商店等组成的附属设施。建筑物地上四层，局部五层，地下一层，局部三层。
总高度为22.6M。建筑分A、B、C三个分区。
2、总用地面积: 31511m2，总建筑面积: 29712m2
A区建筑面积: 22865m2 其中地上 19665m2 地下 3200m2
B区建筑面积: 4202m2 其中地上 3102m2 地下 1100m2
C区建筑面积: 2645m2 其中地上 2645m2

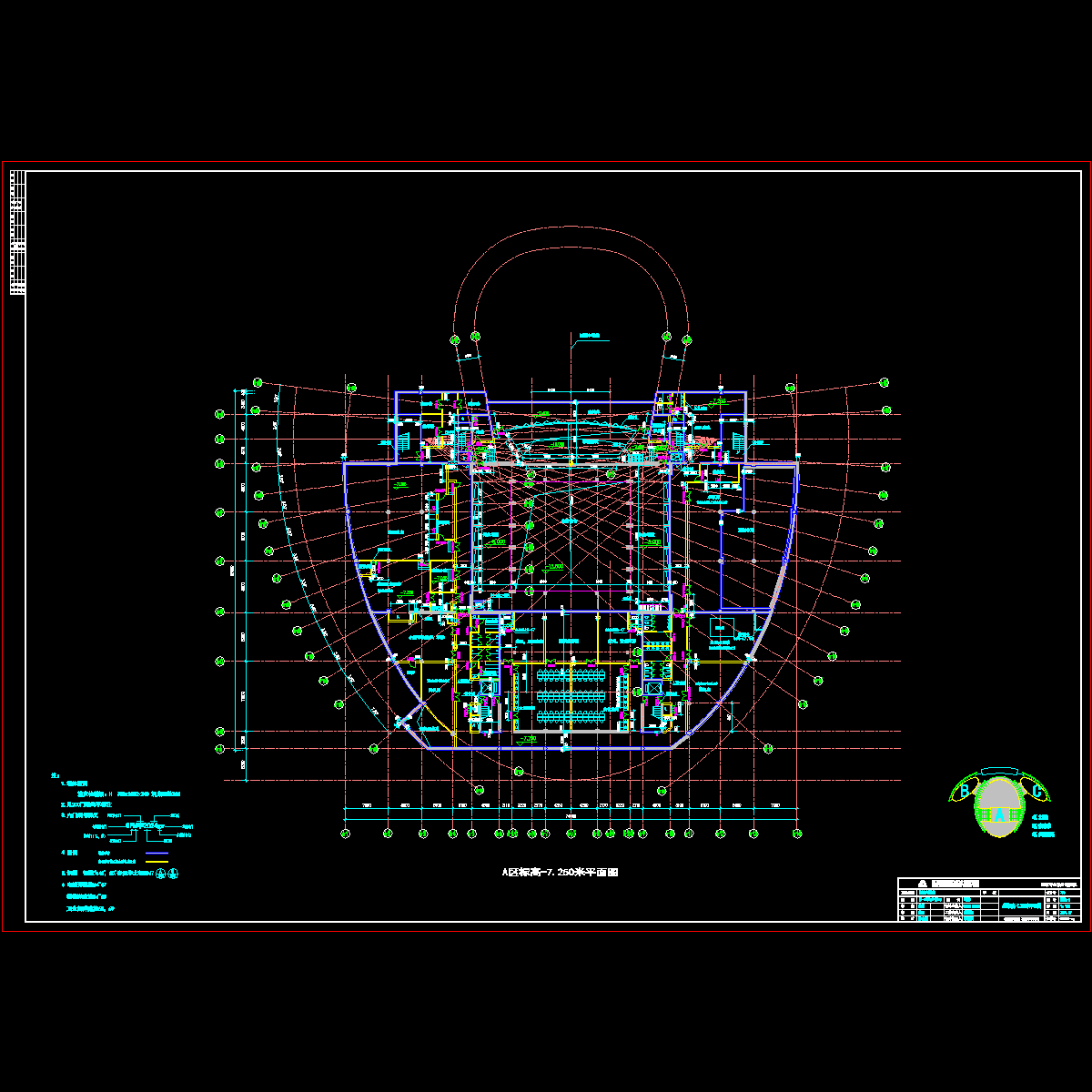

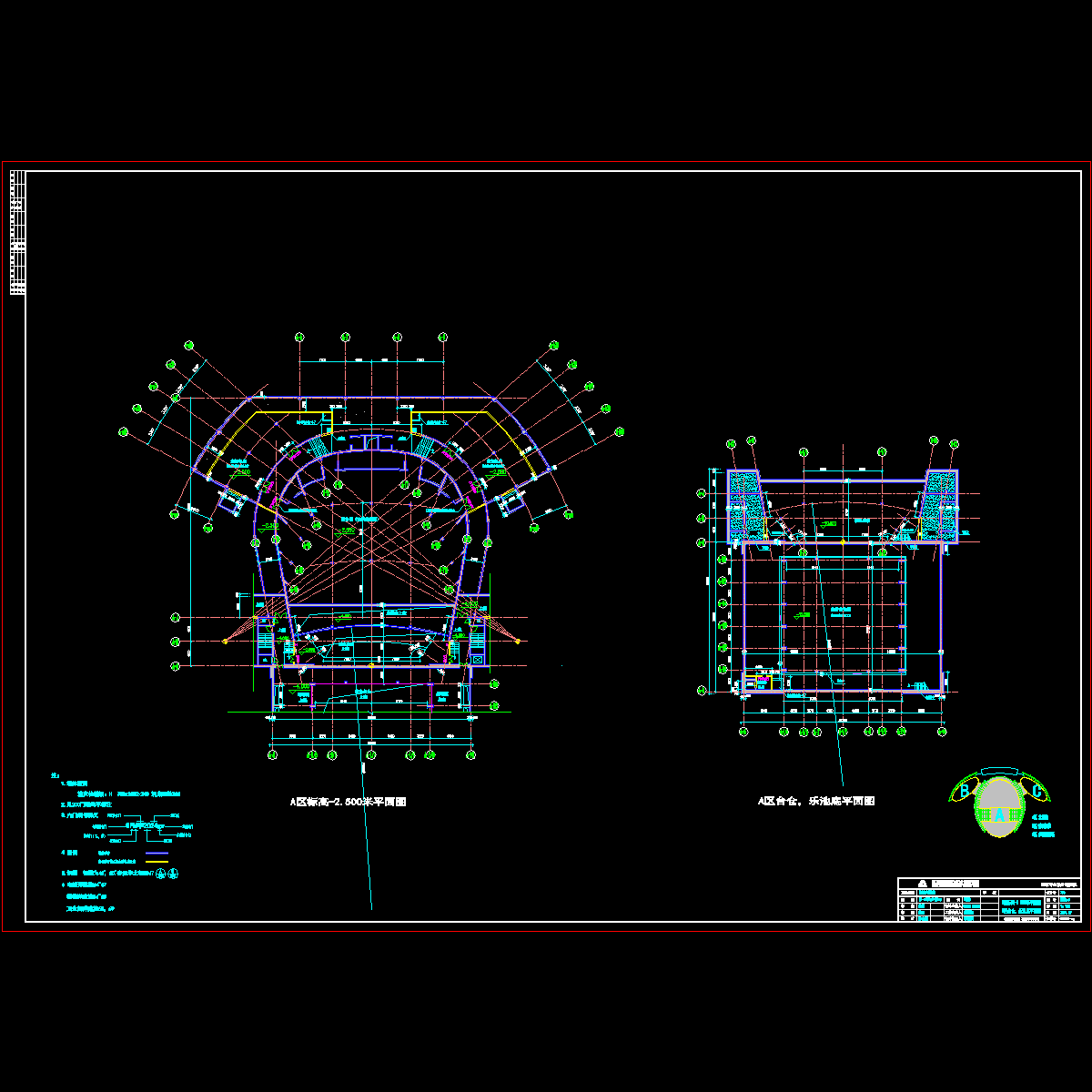

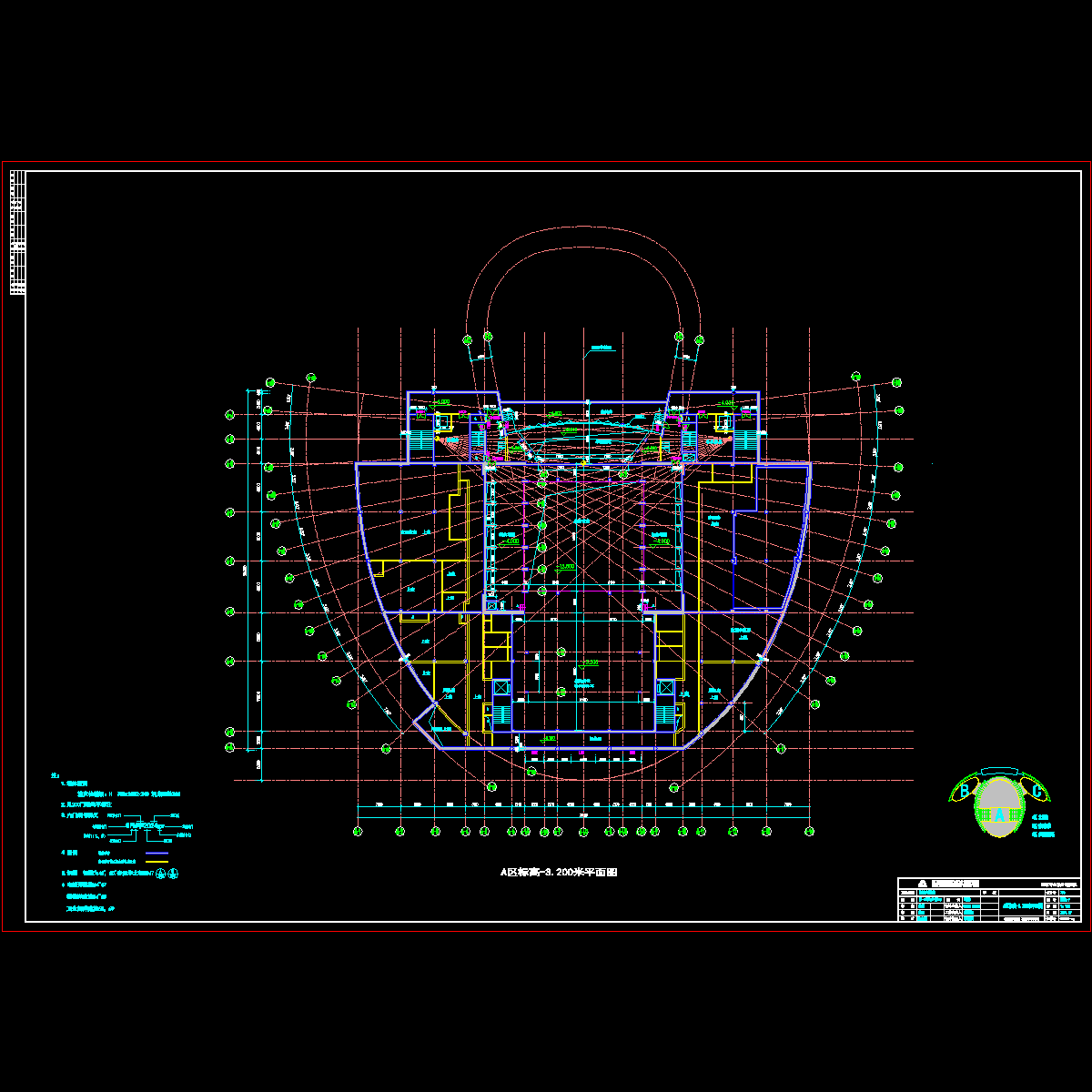

A区地下一层,地上四层.局部五层，地上为歌剧院观众厅,大堂,舞台及相关附属设施,地下为设备机房及库房.建筑高度22.6m.
B区地下一层，地上三层。地上为会议厅,多功能厅,快餐，艺术品商店等设施.地下为人防及设备机房.建筑高度14.0m.
C区地上三层.为多功能剧场及附属设施.建筑高度14.0m.
4、大剧院观众席 1412座多功能剧场观众席 482座
5、建筑耐久年限:二级(50年)。
建筑耐火等级: 一级
抗震设防烈度: 7度.地震作用按7度考虑。
6、结构类型: A区:框架剪力墙结构. B区:框架结构. C区:框架结构
