[CAD]8层后勤服务中心楼给排水图纸（太阳能热水系统）

kack5566 · 发表于 2020-2-16 11:33:13

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：39张
设计年代：近代
地下室用途：人防,车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统,循环冷却水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
特殊系统：太阳能热水系统
大样节点：水箱,水泵,卫生间,集水坑,阀门管件,设备房布置
热水供应方式：集中热水供应
项目所在地：江苏

附件详情

目录及材料表
给排水总平面图
给排水设计施工说明
地下一层平时平面图
一层平面图
二层平面图
三层平面图
四层平面图
五层平面图
六-七层平面图
八层平面图
机房层平面图
喷淋系统展开图
消火栓给水系统展开图
生活给排水.雨水系统展开图
太阳能集中生活热水系统及供回水系统展开图
水箱间平面.系统图

附件详情

该项目位于江苏，该项目为后勤服务中心，地上8层，地下1层，建筑类别为一类高层民用建筑，建筑高度：36.9米。该项目给排水设计标高与建筑图一致，±0.00相当于绝对标高3.90,标高以米计，管径以毫米计，给水管标高为管中心标高，排水管标高为管内底标高。本单体设置集中热水供应系统，采用太阳能水加热系统，由空气源热泵系统后继加热。冷水计算温度5℃，热水供水温度为45℃。
，共39张图。

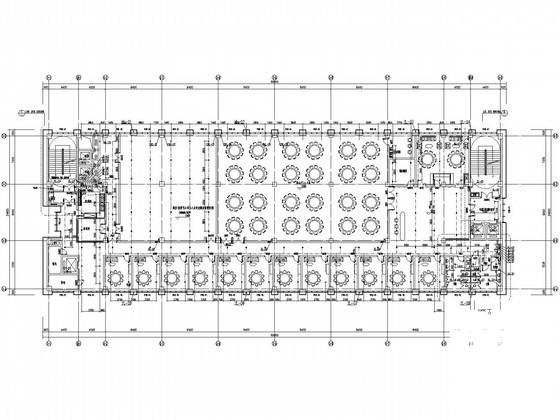

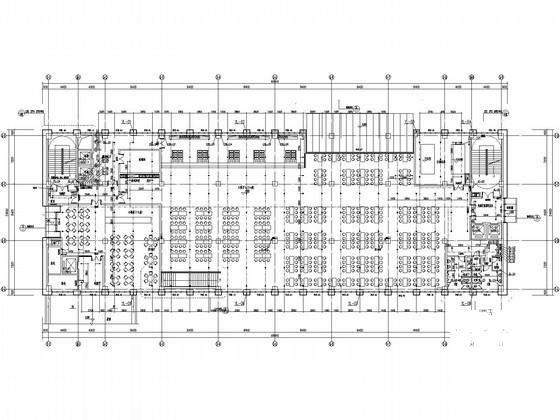

三层平面图

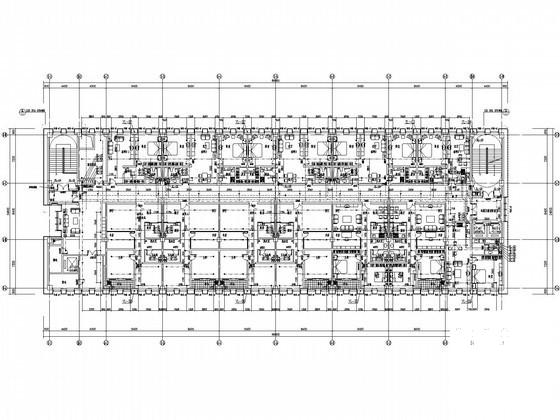

八层平面图

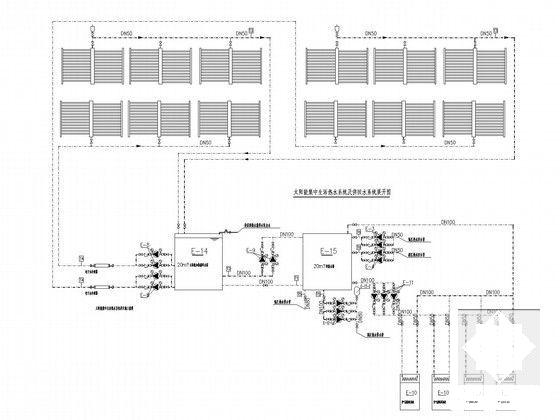

太阳能集中生活热水系统及供回水系统展开图

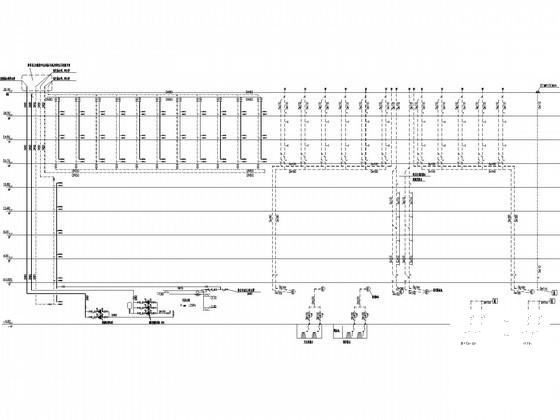

雨.污水展开图
