18层医院住院综合楼通风空调CAD施工图纸

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：高层建筑
• 建筑面积：32812平方米
• 地上层数：18层
• 地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：50张
• 设计内容：空调,通风,防排烟,其它
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统,空气-水系统
• 水系统：单式泵,双管制,异程式,闭式

附件详情

该建筑是某县某医院住院门诊综合大楼，综合大楼地上十八层，地下二层，属一类高层建筑，建筑面积 32812m2，建筑高度为75.00m。
该项目采用集中空调系统，空调冷源采用水冷螺杆式冷水机组、热源采用已有锅炉房提供的蒸汽利用汽水换热机组换热。本楼空调水系统为一次泵负荷侧变流量两管制闭式循环系统。一层门诊大厅和顶层会议室采用全空气空调系统，感染门诊采用全空气空调系统，其余部分均为风机盘管加新风系统。

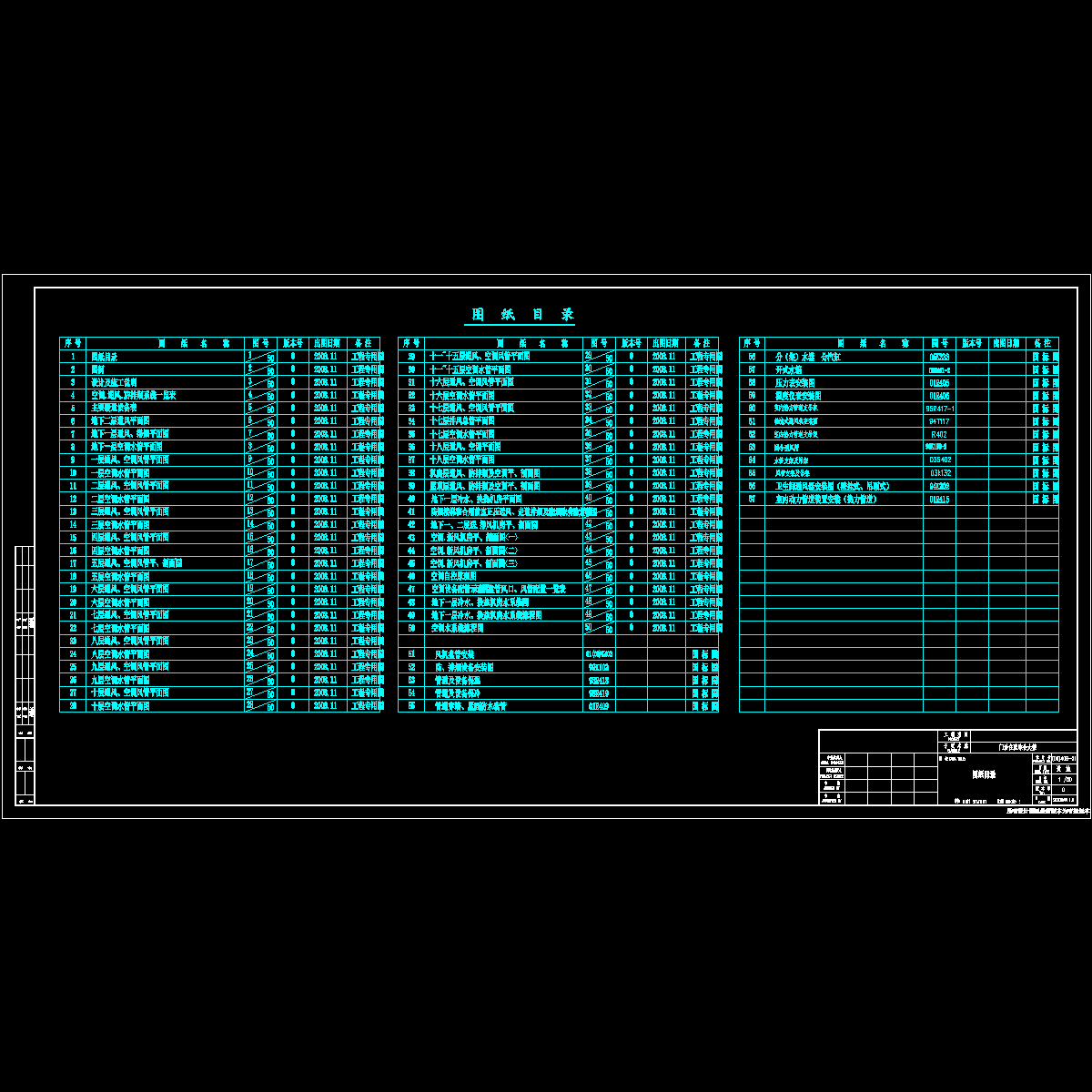

n001.dwg

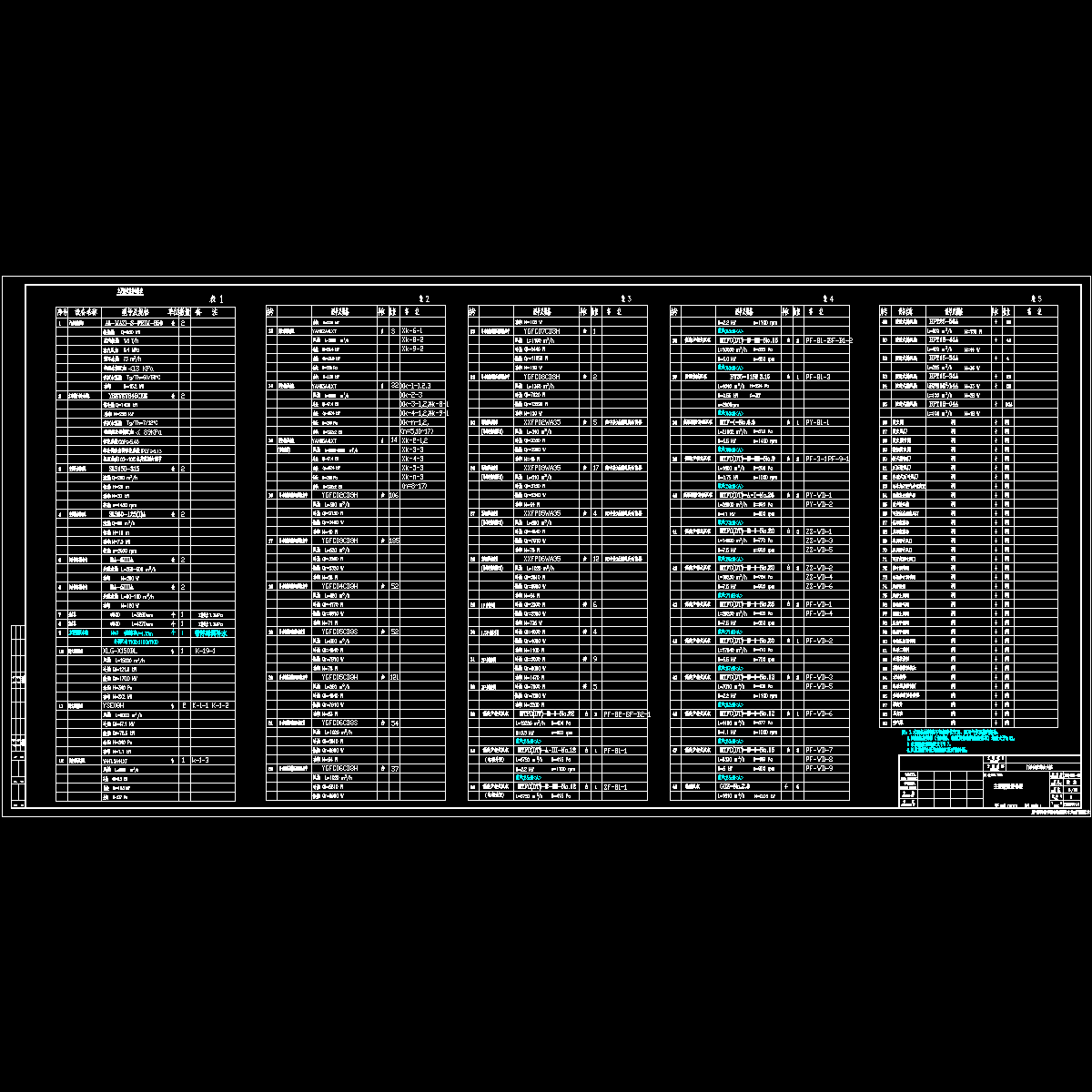

n002.dwg

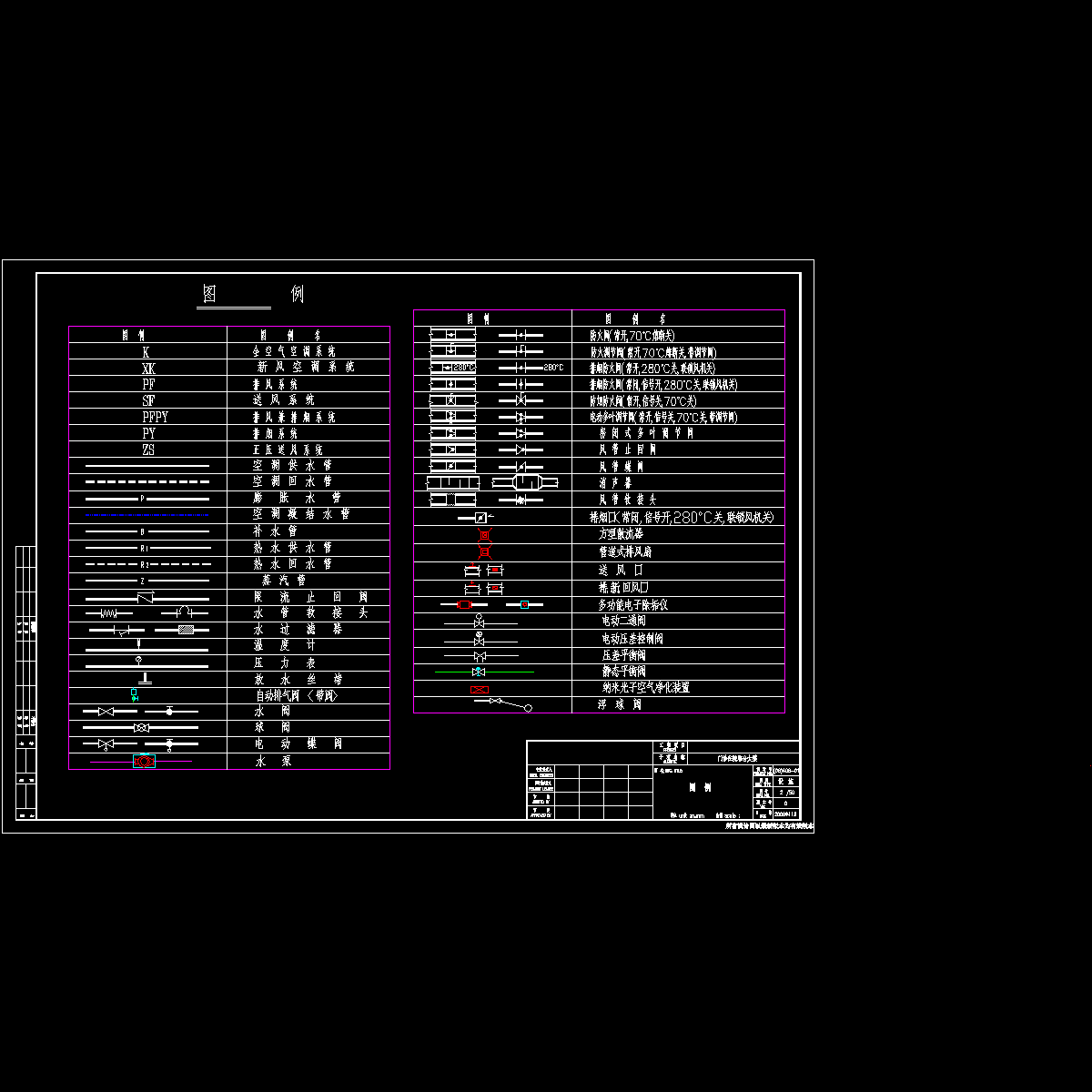

n003.dwg

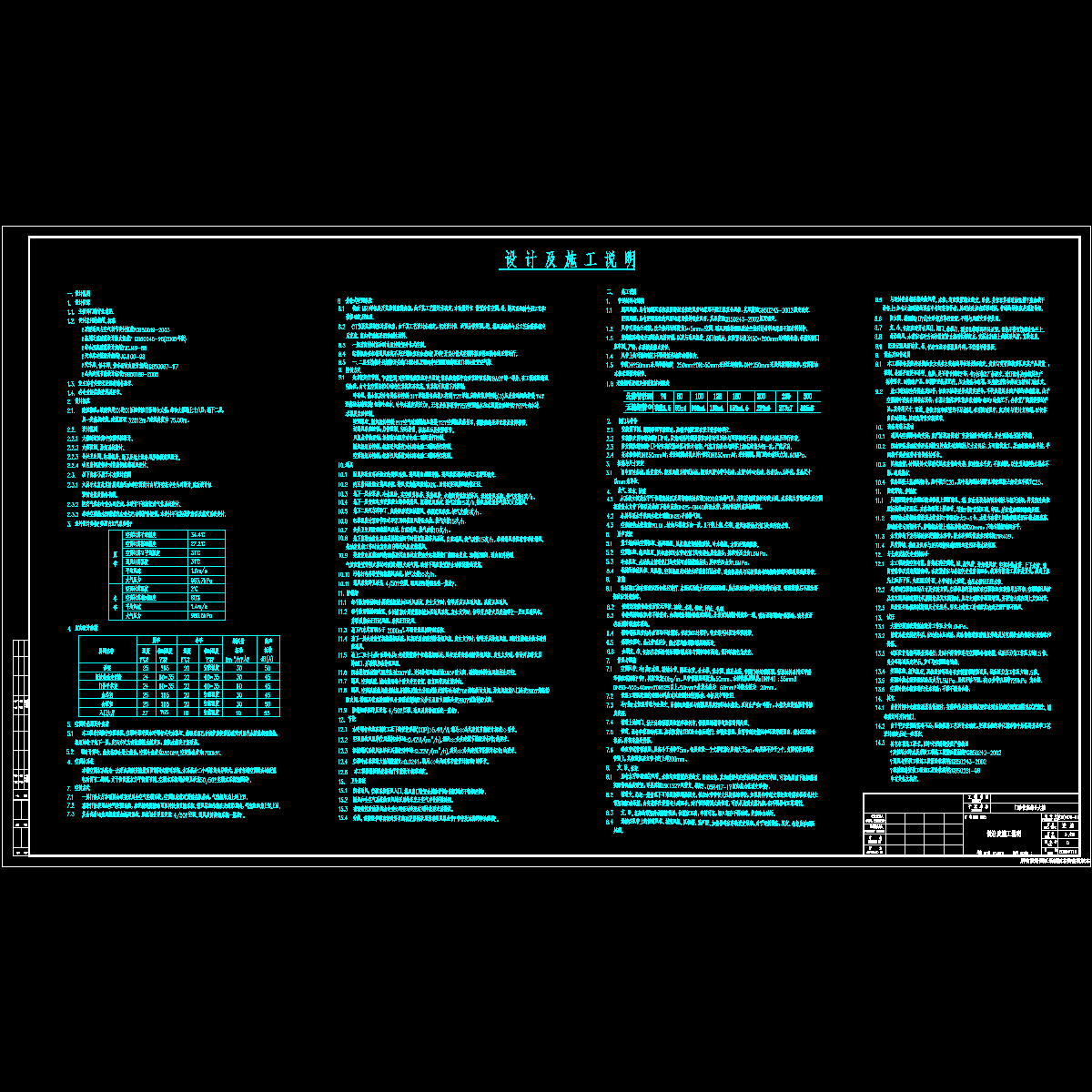

n004.dwg

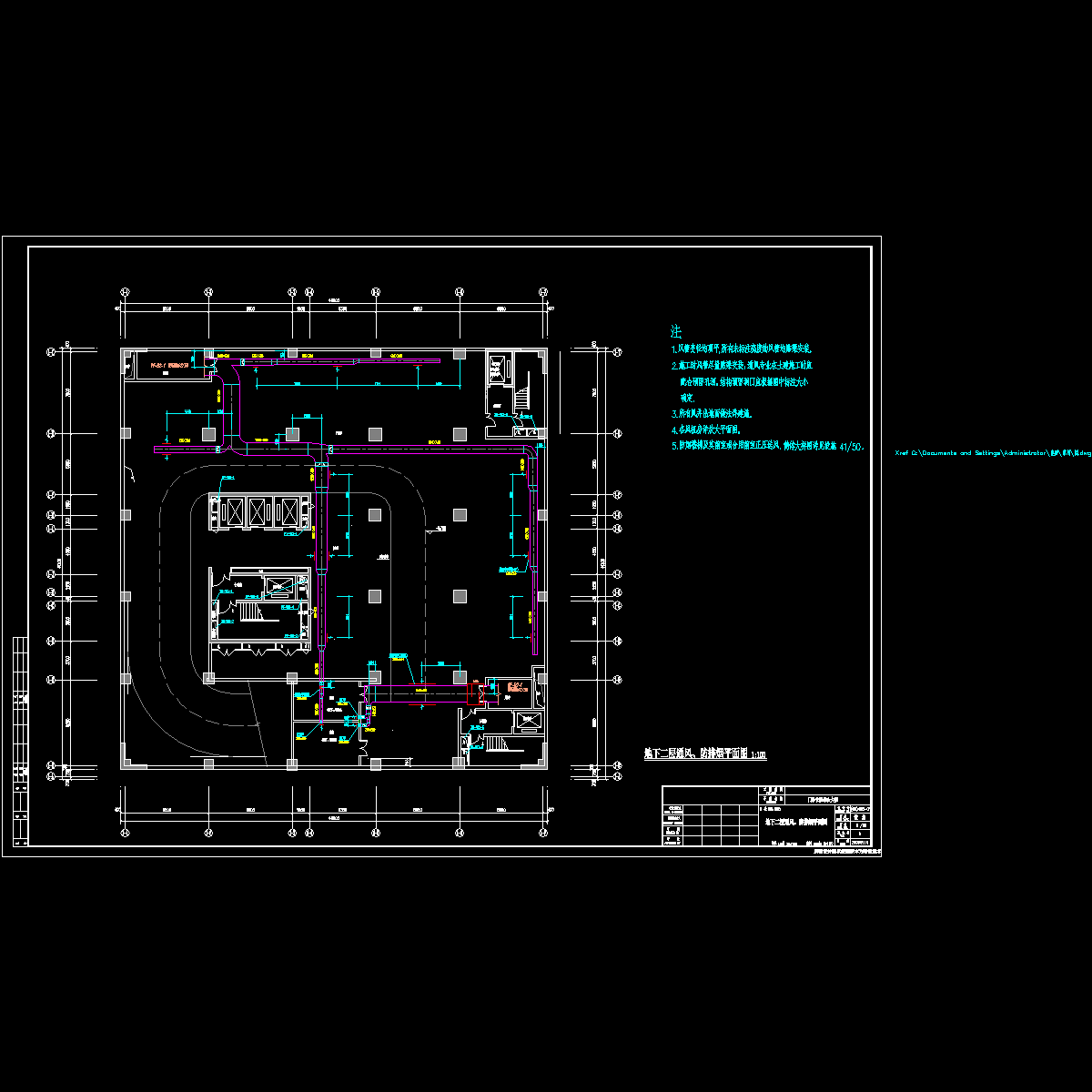

n005.dwg

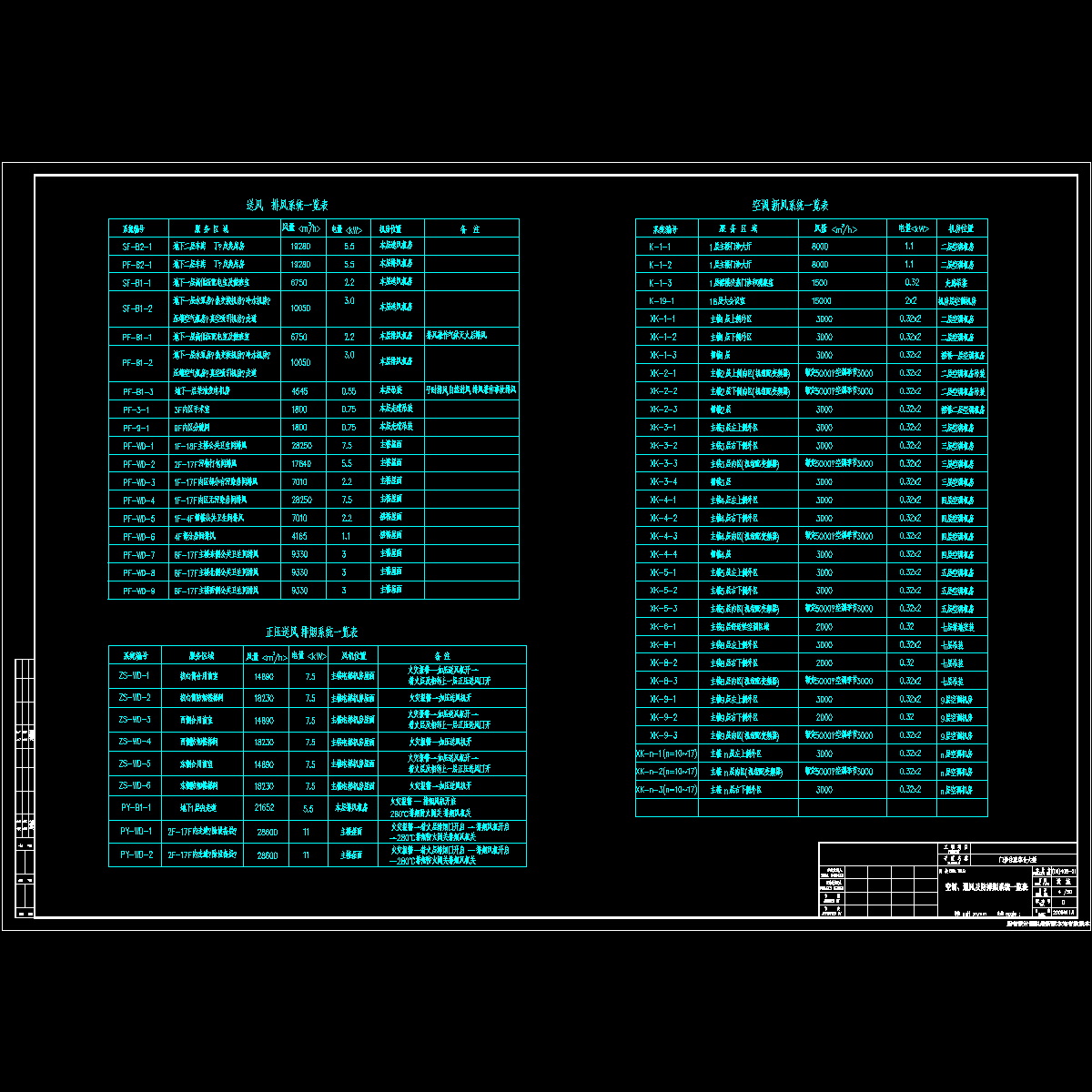

n006.dwg

n007.dwg

n008.dwg

n009.dwg

n010.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
