14层医院住院大楼空调通风CAD图纸

  • CAD版本:CAD2000
  • 参考图纸:23张
  • 建筑地上层数:14层

附件详情

根据建设单位的意见,空调主机选用风冷型冷热水机组。设计中将大楼分为若干个空调系统,即:1-2层公用部分为一个系统,主机设在屋面;3-12层住院病房,每层为一个独立系统,主机设在同层室外休息平台的一侧;13层手术部为一个系统,主机设在屋面;14层大会议室及休息室为一个独立系统,准备室也为一个独立系统,主机均设在屋面上。一层大厅、收费室,二层公共空间、会议学习室、大实验室,十四层会议厅、休息厅、准备室等大空间场所设计为风管低速送风全空气系统;

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

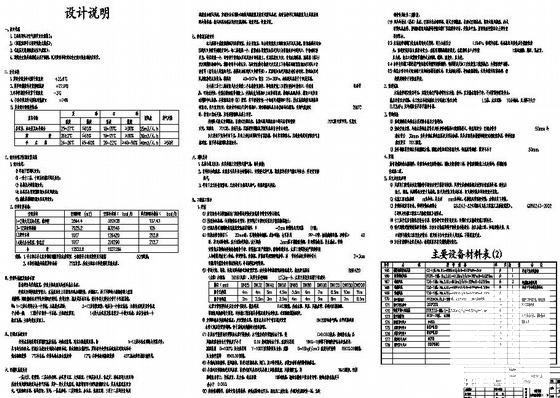

  • 空调通风图纸 - 1
    空调通风图纸 - 1

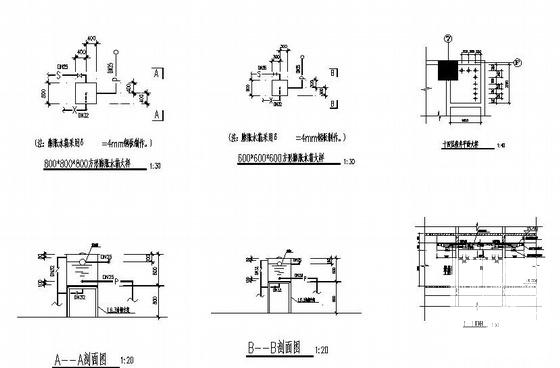

  • 空调通风图纸 - 2
    空调通风图纸 - 2

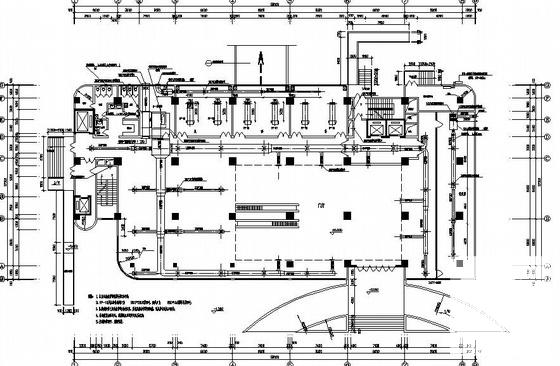

  • 空调通风图纸 - 3
    空调通风图纸 - 3

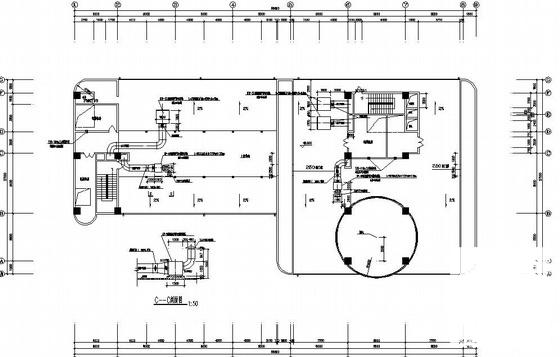

  • 空调通风图纸 - 4
    空调通风图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
