一份5层中学实验楼给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

592

积分

超级版主

Rank: 8Rank: 8

积分
592
发表于 2020-2-23 10:26:14 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:13088平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统, 废水系统
  • 消防设计:室外消火栓系统, 室内消火栓系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):5, 15
  • 项目所在地:陕西

附件详情

  • 目录
  • 引用标准图目录
  • 设计说明、图例及材料表

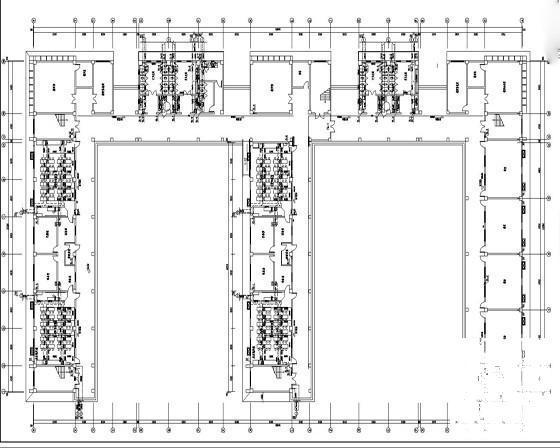

  • 一~五层层给排水及消防平面图
  • 屋面给排水平面图
  • 给水管道系统图
  • 排水管道系统图
  • 消火栓管道系统
  • 卫生间大样图

附件详情

本建筑为地上五层实验楼,建筑面积可13088平方米,建筑高度19.50m,建筑体积约为56000m3,建筑耐火等级为二级,室内外高差为450㎜。
设计内容,生活给水系统、污水系统、生活雨水系统、消火栓系统等

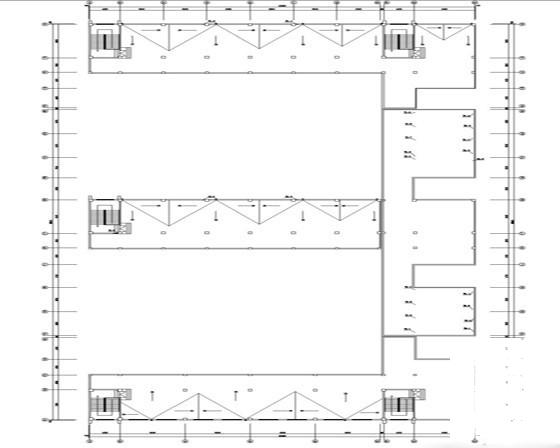

屋面给排水平面图

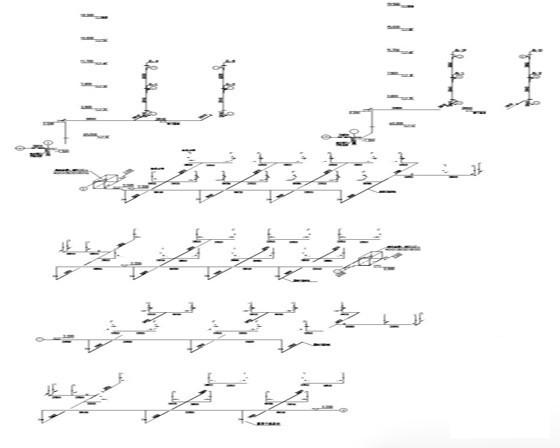

给水系统图

卫生间大样图

卫生间大样图

中学实验楼给排水 - 1
第 1 张图
中学实验楼给排水 - 2
第 2 张图
中学实验楼给排水 - 3
第 3 张图
中学实验楼给排水 - 4
第 4 张图
中学实验楼给排水 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-23 10:26:14上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0dc0sss1wc0cef22.rar

1.09 MB

下载  售价: 100 积分    赚积分
