酒店工程悬挑脚手架施工方案(附CAD图纸)

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:单排脚手架
  • 脚手架支固:落地式脚手架
  • 连接方式:扣件式
  • 搭设高度:20m
  • 脚手架计算书:悬挑式脚手架,支撑架
  • 编制时间:近代年
  • 基本参数:立杆纵距和横杆部距≤2.0.现选用立杆横距Lb=0.90m,纵距La=1.5m,内立杆距外墙面0.3m,(有飘板及挑檐的地方内立杆距外墙面0.35m-0.4m根据现场而定)脚手架部距h=1.8m,(根据楼层高度可适当调整,部距中间增加防护杆),小横杆间距1.2m,连墙杆为2步3
  • 施工重点、难点:脚手架立杆荷载的计算、立杆的稳定性计算、连墙件的计算、悬挑梁的受力计算

附件详情

  • 第一章 编制依据
  • 第一章 项目概要
  • 第二章 施工方案
  • 一、 搭设方案
  • 二、 拆除方案
  • 第三章 安全保证措施
  • 一、 脚手架安全管理
  • 二、 安全要素
  • 三、 安全措施
  • 四、 人员配备
  • 五、 施工现场安全管理
  • 六、 安全管理制度
  • 第四章 质量保证措施
  • 第五章 悬挑架计算书

附件详情

施工方法:
1、根据建筑外轮廓和双排脚手架的构造尺寸规定:立杆纵距和横杆部距≤2.0.现选用立杆横距Lb=0.90m,纵距La=1.5m,内立杆距外墙面0.3m,(有飘板及挑檐的地方内立杆距外墙面0.35m-0.4m根据现场而定)脚手架部距h=1.8m,(根据楼层高度可适当调整,部距中间增加防护杆),小横杆间距1.2m,连墙杆为2步3跨。
2、该项目采用钢管扣件式悬挑脚手架,架宽800㎜,外架距离墙面300㎜,步距均为1800㎜,高度为20米。脚手架高出屋顶或女儿墙1.5m。
3、16工字钢搭设在三层上11.95标高,将4.5m的工字钢悬挑杆按1.5m的间距沿楼板面周边均匀布置,悬挑杆在楼面的固定采用2¢20㎜吊环,(如遇比楼面高出部分在砼构件上预留250X250的洞口)工字钢悬挑结构的横担管端部50㎜范围内开洞口,把¢16钢丝绳穿工字钢开的洞口内,防止钢丝绳滑动,工字钢挑梁每根用¢16钢丝绳斜拉卸荷。每两层用¢16钢丝绳斜拉卸荷。工字钢按1500㎜间距布置。在工字钢上满焊Φ20钢筋,高度为80-100㎜,用来控制钢管不滑动,悬挑工字钢不得压在悬挑构件上,后压长度应按相同比例(1.7:1.3)进行调整。
5、架体连墙杆设置及转角部位处理:
脚手架与结构的拉即连墙件采用钢管连结。连墙件布置竖向间距为3倍部距或每层;水平间距为2~3倍立杆纵距,每根连墙件覆盖面积不得大于40平方米。连墙件宜优先采用菱形布置,连墙件的两端连接扣件均设双扣。连墙杆对架体稳定起重要作用,连墙杆用Φ48钢管与框架柱连接,短钢管长度500㎜,设在梁中间部位,外露长度为150㎜,连墙杆每层均设置,连墙杆水平间距为4.5m,垂直间距为4.0m。
6、架搭设顺序及方法:底部悬挑梁搭设完毕后,放置横向扫地杆(斜撑杆和水平调杆)—竖立杆—设置大横杆—设置连墙杆—搭设第二步脚手杆—依次搭架子—设置斜撑及剪刀撑—铺竹笆、挂安全网。
…………
共27页,编制于近代年。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

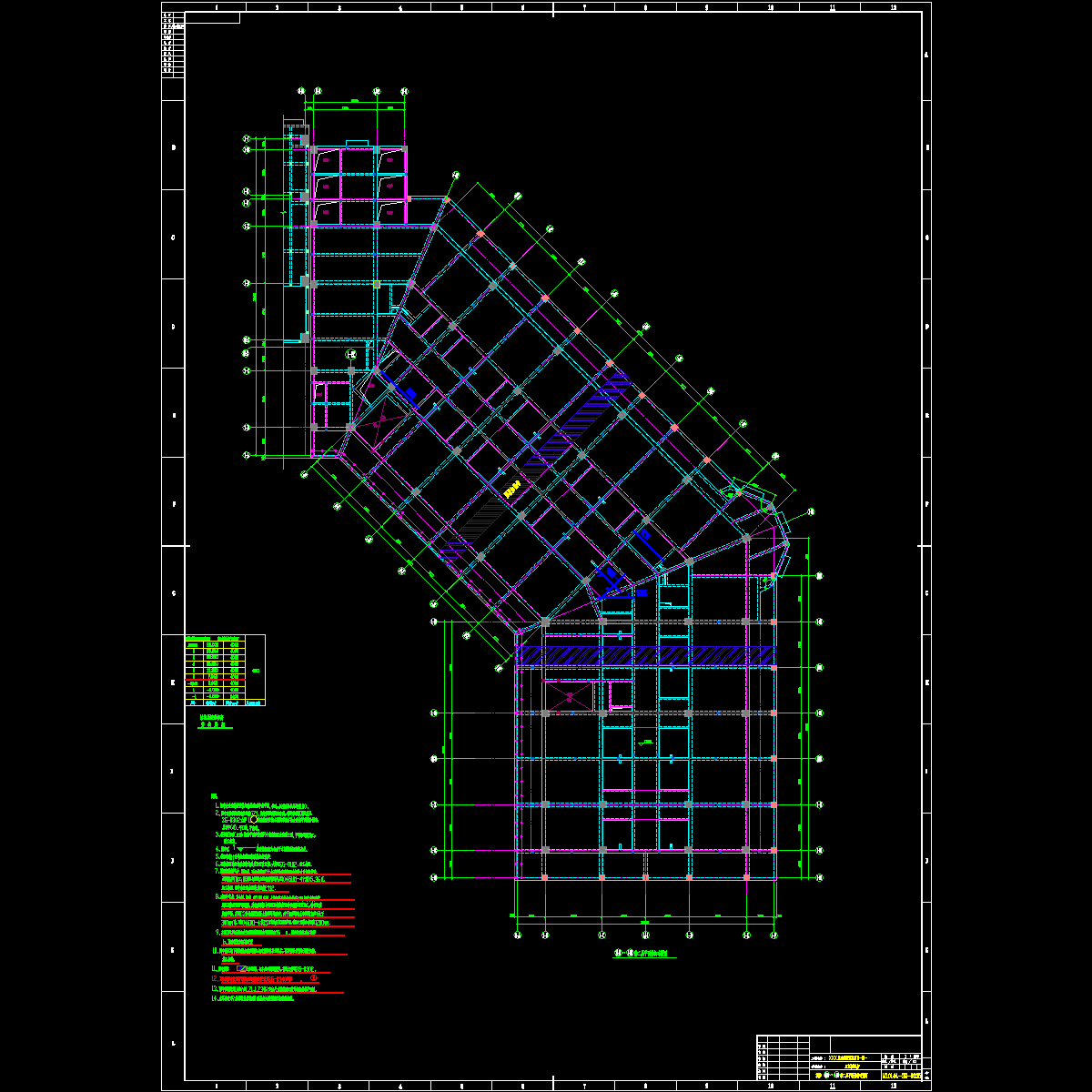

  • sg-0335.dwg
    sg-0335.dwg

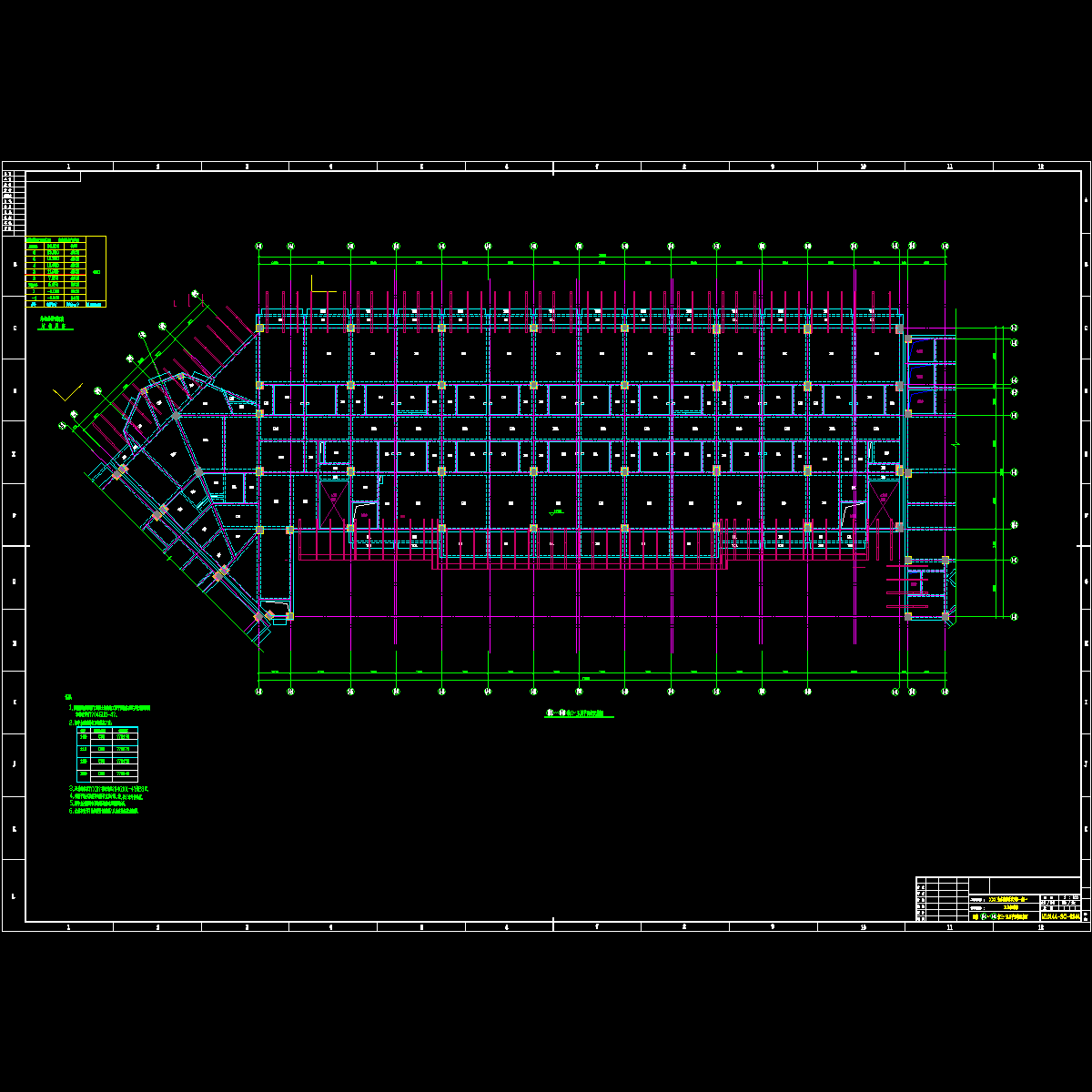

  • sg-0343.dwg
    sg-0343.dwg

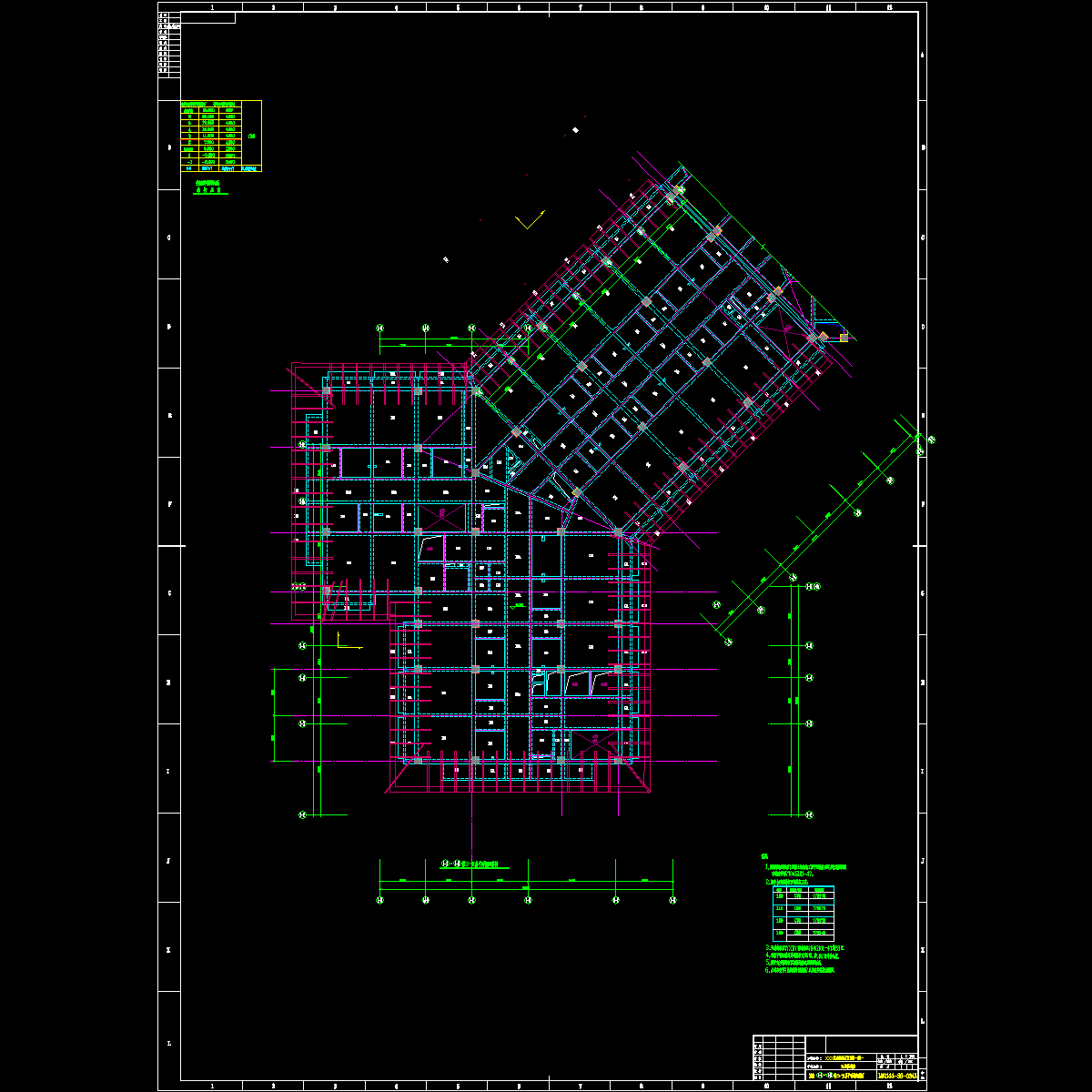

  • sg-0344.dwg
    sg-0344.dwg
以上是部分截图,请下载附件后查看完整高清内容
