32层高层住宅楼区采暖通风设计CAD施工图纸（负荷计算书）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：138839.85平方米
• 建筑地上层数：32层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 设计内容：通风,采暖,冷热源
• 冷热源：市政热网,锅炉
• 采暖系统：热水辐射
• 水系统：双管制,异程式
• 送风方式：散流器送风
• 项目所在地：山东

附件详情

• 设计施工说明
• 采暖通风平面图
• 采暖详图
• 管井大样图
• 暖井大样图
• 采暖立管图
• ......

附件详情

一、项目概要：
该项目用地位于山东省济宁市，A1地块规划占地面积为138839.85平米。
二、采暖系统：
1.采暖热源为市政热力，经小区换热站换热后向小区提供热媒为60/50°C的低温热水供小区各单体建筑采暖。
2.采暖系统竖向分二个区：15层及15层以下层为低区，16层～32层为高区，各采暖分区分别设置独立的换热、循环及补水定压等设备。
3.采暖系统形式：户内采用低温热水地面辐射供暖系统，户外采暖立管为下分双管异程式系统......
三、通风系统：
1.配电间、弱电间设机械排风，配电间换气次数8次/小时，弱电间换气次数4次/小时。
2.地下一层采用自然排烟，设机械排风，换气次数2次/小时......

图纸共计29张

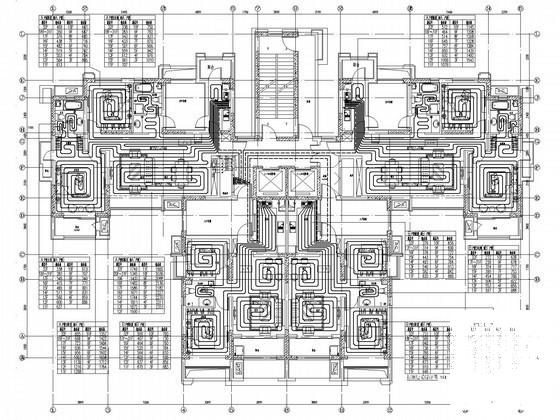

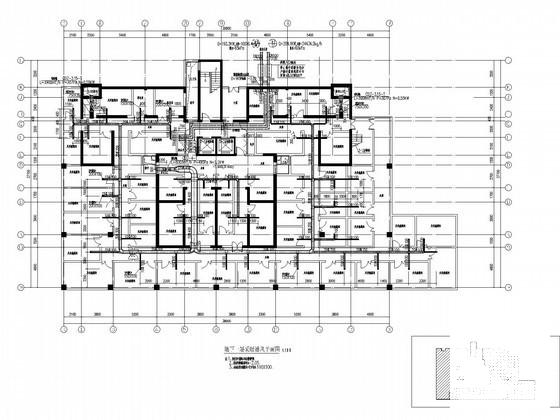

采暖通风平面图

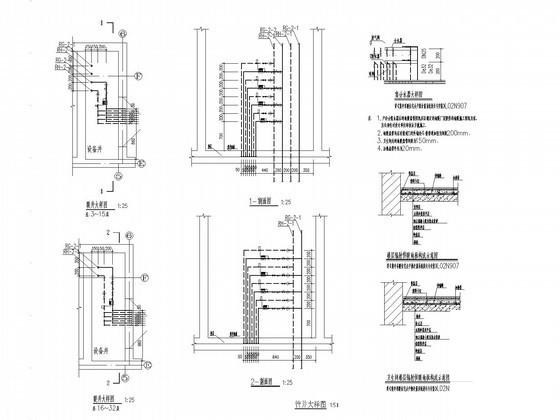

管道井详图

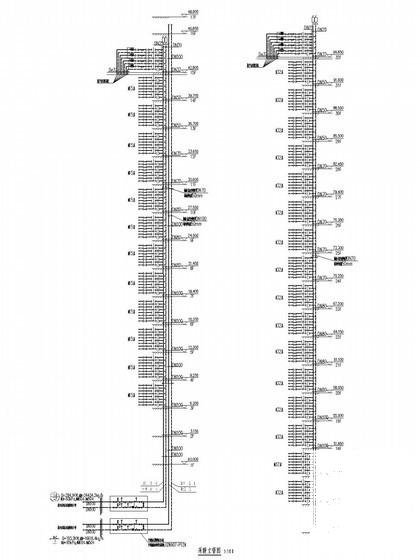

立管系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
