小高层办公楼空调通风防排烟系统设计CAD施工图纸（双机头螺杆式冷水机）(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：高层建筑
• 建筑面积：12846.2平方米
• 地上层数：10层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：39张
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 水系统：单式泵,定流量,双管制
• 送风方式：散流器送风

附件详情

一、项目概要：
工程为某市办公楼，地上十层，地下一层，总建筑面积为12846.2平方米....
二、冷热源：
冷源为双机头螺杆式冷水机，热源来自城市热网，热交换后的热水供回水温度为60/50度...
三、空调系统：
1.空调水系统为一次泵定水量双管制系统，管路为同程或远程。
2.三层大堂采用吊顶式空气处理机组。
3.大会堂采用全空气系统，系统风量为30000m3/h.
4.三层教室和九层多功能厅采用风机盘管加新风系统...
四、通风排烟系统：
1.地下一层车库设一机械排风(兼排烟)系统,通过车道自然进风。
2.大会堂设三个机械排风(兼排烟)系统...

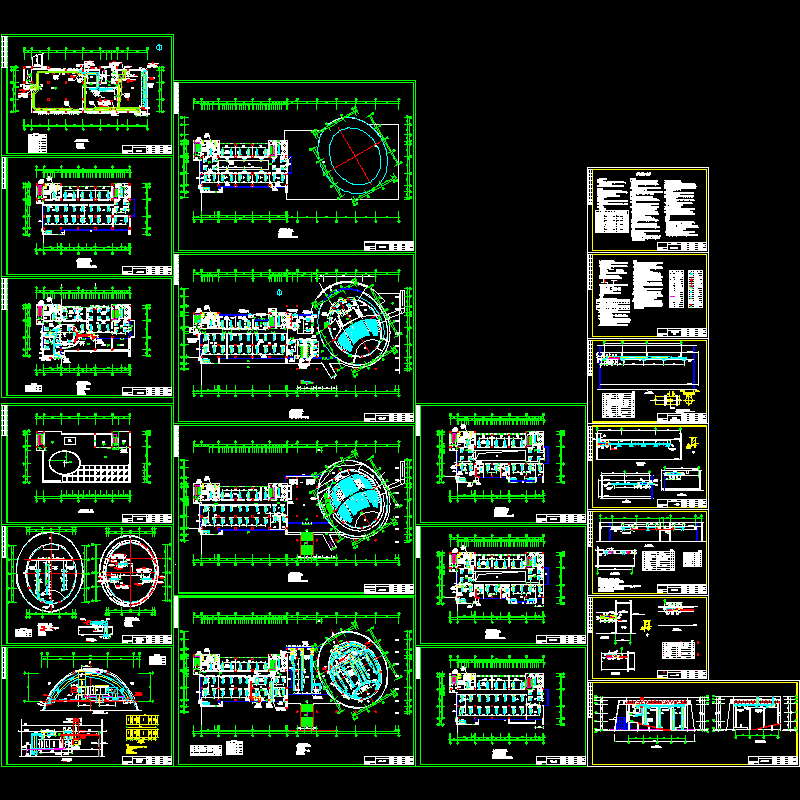

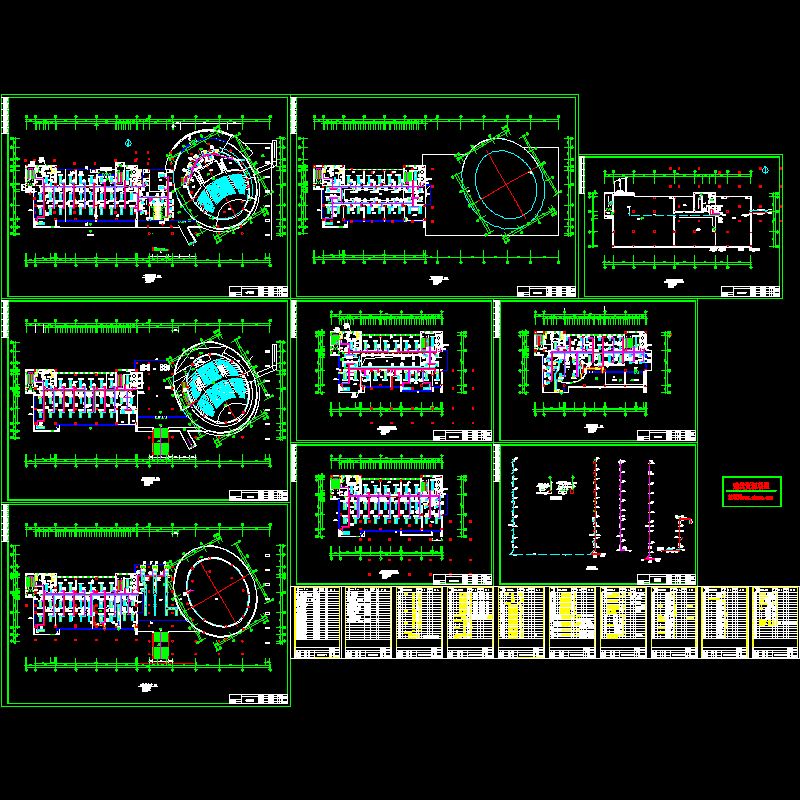

图纸共39张。

空调风平面图

会堂通风平面图

空调水系统图

剖面图

空调机房详图

空调水平面图

空调水系统.dwg

空调风系统.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
